ノードの属性

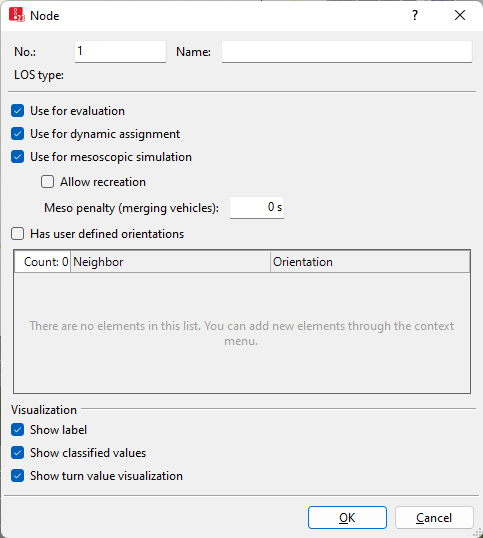

ネットワークオブジェクトを挿入する際、オブジェクト作成後に [Edit]-[編集] ダイアログを自動的に開くよう選択している場合は、[Nodes]-[ノード] ウィンドウが開きます (オブジェクト作成後の右クリックの挙動と操作)。デフォルトでは、[Nodes]-[ノード] リストのみが開かれます。

このウィンドウには、ネットワークオブジェクトの属性値を入力します。すでに定義済みのネットワークオブジェクトには、次の機能を使用してウィンドウを呼び出すことができます。

  • ►  ネットワークオブジェクトタイプのネットワークオブジェクトのリストで、目的のネットワークオブジェクトがある行をダブルクリックします。
  • ►  ネットワークエディタで、目的のネットワークオブジェクトを選択します。次に、そのショートカットメニューから、[Edit]-[編集] をクリックします。

ネットワークオブジェクトには追加属性がある場合があります。ネットワークオブジェクトタイプのネットワークオブジェクトリストでは、すべての属性と属性値を表示できます。次の機能を使用してリストを開くこともできます。

ネットワークオブジェクトタイプのネットワークオブジェクトリストでは、ネットワークオブジェクトの属性と属性値を編集できます (リストのセルの選択)(リストの使用)

このオブジェクトタイプのオブジェクトは他のオブジェクトとの関係を持つことがあります。 これが、属性リストが結合リストの一部として表示される(左側に)理由です 。[Lists]-[リスト] ツールバーの [Relations]-[関係] ボックスでは、目的の関係の属性が右側に表示された結合リストを表示したり、編集したりできます(以下の「関係としての依存型オブジェクトの表示と編集」を参照)および (結合リストの使用)

注意: リストでは、 [Attribute selection]-[属性の選択] アイコンを使用し、属性値の表示と非表示を切り替えることができます (リストの列の属性とサブ属性の選択)

1.  必要な変更を加えます。

[Element]-[エレメント] [Description]-[説明]

[No.]-[番号]

固有ノード番号

[Name]-[名前]

ノードの名称

LOSType

LoSスキーム種別:ノード評価における結果属性 [LOS (All)]-[LOS(すべて)] および[LOSVal (All)]-[LOSVal(すべて)] に適したLOSスキームを決定するベース (ノードの評価)[LOSTyp]-[LoSスキーム種別] が定義されます。Vissimは、シミュレーション実行の初回開始時にノードタイプをベースとします。

  • [Signalized]-[信号化された]:1つ以上の有効な信号コントローラーの信号機が1つ以上の旅行に対して定義されている場合
  • [Non-signalized]-[信号化されていない]:信号機が定義されないか、または信号コントローラーが非アクティブの場合

[LOSType]-[LoSスキーム種別] は、次の場合にのみ計算されます。

  • [Use for evaluation]-[評価に使用] 属性が選択されているノードの場合
  • 方向が [Total]-[合計] となっている移動の場合
  • ノードへのエントリーエッジの評価エッジの場合

ノードの編集または新規ノードの挿入時に、Vissimは、次にシミュレーションを実行するノードタイプに基づいてすべてのノードの [LOSTyp]-[LoSスキーム種別] を定義します。

[Showing label]-{ラベルの表示]

このオプションが選択されない場合、すべてのノードのラベル選択すると個々のノードのラベルが非表示となります。

動的配分

[Use for dynamic assignment]-[動的配分に使用]UseForDynAssign): このオプションを選択していると、ネットワークグラフのノードが動的配分で考慮されます。COMからシミュレーションを開始する場合、シミュレーション開始時には、COMスクリプトから開始されるシミュレーションの湾曲によって車両に別の経路を追加すべきかどうかを判断できないため、必ずノード-エッジグラフが作成されます。COMを用いない場合でも、特に低密度のノードの場合は、2つのノードの間に多くのエッジが存在するため、[Edges]-[エッジ] リストを呼び出す場合には、ノード-エッジグラフの作成には時間がかかります。[Edges]-[エッジ] リストには、オプション[Dyn. Assignment]-[動的配分]が選択されているノードのみが表示されます(エッジの作成と使用)

 このオプションが選択されていない場合、ネットワークグラフのノードは動的配分において無視されます。属性 [Use for evaluation]-[評価に使用] を選択した場合にも、ノード評価に対してノードが考慮される可能性があります (ノードの評価)

動的配分にノードを使用しない場合は、このオプションを無効化してください。これにより、計算時間が短縮されます。

[Use for mesoscopic simulation]-[メソスコピックシミュレーションに使用]

UseForMeso:

 このオプションを選択すると、mesoグラフの生成にmesoネットワークノードが考慮されます (メソネットワークノードのモデリング)

このオプションが選択されない場合、ノードはメソスコピックシミュレーションで考慮されません。

注意: この設定は、ハイブリッドシミュレーション中のマイクロスコピックシミュレーションのセクションでは無視されます。

メソペナルティ(合流車両)

[Use for mesoscopic simulation]-[メソスコピックシミュレーションに使用]の選択時のみ:異なる進入車線または進入リンクから来て同じ出口車線上でつながっている2台の車両の間の最小メソギャップ時間に値[s]が加算されます。錯綜区間の容量の喪失を校正するために使用します。

[User defined orientations]-[ユーザー定義の方向]

[Has user defined orientations]-[ユーザー定義のオリエンテーション] (HasUserDefOrient): このオプションが選択された場合、[Orientations]-[方角]リストが有効になります。リストには、ノードのポリゴンと隣接ノードへのエッジの間にある交差点の決定された方向が表示されます。実施の方向と対応しない場合は、リスト内のこれらの方向を上書きすることができます。

  • [Neighbor]-[隣接]:ネットワーク内で編集されたノードに隣接するノードのリスト。
  • [Orientation]-[方向]:この隣接ノードの方向を選択します:N、NE、E、SE、S、SW、W、NW

特に、複数のエッジが隣接ノードにつながっており、Vissimが非現実的な方向を決定している場合には、方向を選択してください。デフォルトでは、複数のエッジがある場合、Vissimは最も頻繁に発生する方向を使用します。2つのエッジしかない場合は、利用可能な方向のリストにおいて最初に発生した方向が使用されます(一番上では時計回り)。

注意: ネットワーク内の現在の方向 [North]-[北] に基づく方向の計算のための評価グラフ。評価グラフでは、次の条件を満たすノードのみが考慮されます。

  • 両方の隣接ノードに [Use for evaluation]-[評価に使用] を選択する必要があります。すべてのネットワークノードにこれが選択されない場合、グラフは不完全となります。
  • 隣接ノード間の距離は、500 mを超えることができません。これより距離が長くなると、追加のノードが挿入される場合があります。

[Use for evaluation]-[評価に使用]

UseForEval このオプションを選択すると、ノード評価が選択された場合に、このノードがノード評価で考慮されます (ノードの評価)

[Show classified values]-[分類された値を表示]

[Show classified values]-[分類値を表示]ShowClsfValues): このオプションを選択すると、選択された表示タイプではなく分類された値が表示されます。ノードのグラフィックパラメータに分類された値を表示するには、カラースキームと属性を選択してください (属性に基づいたノードへのカラーの割り当て)

[Show turn value visualization]-[ターン値の視覚化の表示]

ShowTurnValVisual) このオプションを選択すると、ノード内で、ターン関係に沿ってターン値の視覚化に選択された属性の値が視覚的に表示されます (ターン値の視覚化)

[Use for evaluation]-[評価に使用]が選択されている場合のみ有効です。その場合のみ移動が行われるからです。

ひとこと: あるいは、ネットワークエディタでノードを右クリックします。ショートカットメニューで、[Activate turn value visualization]-[ターン値の視覚化を有効化します] をクリックします。

2.  [OK] で確定します。

このネットワークオブジェクトには、[Attributes]-[属性] リストに表示できる追加の属性があります。例を次に示します。

[Element]-[エレメント] [Description]-[説明]

AllowRecr

[Allow recreation]-[再作成を許可する]: [Use for mesoscopic simulation]-[メソスコピックシミュレーションに使用]属性が選択されている場合のみ有効です。自動メソネットワークノードクリエーターを実行するときに、現在のノードの削除と適切な再度の作成を許可します。[Allow recreation]-[再作成を許可する]は、メソネットワークノードを作成するときにデフォルトで選択されます(Vissim ネットワーク全体のメソネットワークノードの作成)。ノードの属性を変更すると、[Allow recreation]-[再作成を許可する]が無効になります。これにより、[Create meso network nodes]-[メソネットワークノードを作成]を再度使用して Vissimがメソネットワークノードを作成するときに、変更内容がそのまま残ります。

TurnValVisualSize

[Turn value visualization size]-[ターン値視覚化サイズ]: 回転値視覚化の外円の半径[m]

WktPolygon

[WKT polygon]-[WKTポリゴン]: ノードポリゴンのポイント(WKTフォーマットのデカルトVissim世界座標)

WktPolygonWGS84

[WKT polygon (WGS84)]-[WKTポリゴン(WGS84)]: WKTフォーマットのWGS84座標(緯度/経度)でのノードポリゴンのポイント

WktLoc

[WKT location]-[WKT位置]: WKT-POINTフォーマットの Vissim世界座標でのリンクのマーキング絶対位置

WktLocWGS84

[WKT location (WGS84)]-[WKT位置(WGS84)]: WKT-POINTフォーマットのWGS84座標でのマーキング絶対位置

WktWGS84Lat

[WKT WGS84 latitude]-[WKT WGS84緯度]: リンク中心の緯度のWGS84座標

WktWGS84Long

[WKT WGS84 longitude]-[WKT WGS84経度]: リンク中心の経度のWGS84座標

関係としての依存型オブジェクトの表示と編集

このネットワークオブジェクトタイプの属性と属性値が左側のリストに表示されます。これは、2つの結合リストで構成されています。

1.  左側のリストで、目的のエントリーをクリックします。

右側のリストには、左側のリストで選択されたネットワークオブジェクトに割り当てられたネットワークオブジェクトやベースデータの属性と属性値が示されます (結合リストの使用)

2.  リストツールバーの [Relations]-[関係] リストで、目的のエントリーをクリックします。

3.  目的のデータを入力します。

データが割り振られます。
