ターン値の視覚化

2Dモードでターン値を視覚化できます。ターン値は、ノード内のターン関係に沿った結果属性またはユーザー定義属性の値を示します。また、 [Movements]-[動き] リストで選択した動きは、カラーで表示されます (ノードの属性)。ネットワークエディタで、1つあるいは複数のノード内で発生するターン値を視覚的に比較できます。

視覚化の属性の選択

ネットワークオブジェクトタイプのグラフィックパラメータ [Node]-[ノード] で、ターン値の表示設定を構成する際には、次の2つの属性を選択します (ターン値の視覚化の構成)。

  • ターン値のカラーを使用して Vissim が値を視覚化する属性。それぞれのカラーがクラスに割り当てられます。各クラスの値の範囲を選択できます。
  • ターン値の幅を使用してVissimの値を視覚化される属性。幅のスケーリングを選択できます。Vissimは、それぞれのターン値の始まりと終わりに属性値を数字で表示することもできます。この場合、次のエレメントを十分な大きさで選択する必要があります。十分な大きさがなければ、数字の値がどれもあるいは部分的に表示されません。
  • ターン値の視覚化のセクション
  • [Turn value bar width (maximum)]-[ターン値バーの幅（最大）] の値：
  • ネットワークエディタでの拡大率

数字の属性値に加えて、合計の値を表示することもできます (ターン値の視覚化の構成)。弓形のアーチによって、数字の属性値と合計値が区別されます。

ターン値の視覚化の有効化

ネットワークエディタでターン値を視覚化するには、ネットワークオブジェクトタイプ [Node]-[ノード] のグラフィックパラメータで [Turn value visualization]-[ターン値の視覚化] を選択します。

ノード 属性 [Object visibility]-[オブジェクトの表示/非表示] でも、ターン値の表示が制御されます。

さらに、任意の各ノードに対して、ターン値の視覚化を有効化することができます (ターン値の視覚化の有効化)。これにより、シミュレーション実行中またはその後に、1つあるいは複数のノードで発生したターン値を比較することができます。シミュレーション実行中、ターン値は [node]-[ノード] の評価に対して設定された [interval]-[間隔] に基づいて視覚化されます。

ノード評価の選択

[Node]-[ノード] 評価を実行するには、まず属性 [Collect data]-[収集データ] を選択します (ノードの評価)。視覚化したいターン値のあるそれぞれのノードに対して、[Use for evaluation]-[評価に使用] 属性を選択します。

ノード評価のためのノード-エッジグラフを作成する必要があります(ノード-エッジグラフの生成)。

ターン値の視覚化のグラフィック表示

外側から内側へのエレメント：

青い輪郭の水色の円

ターン値の視覚化の範囲を定義します。このエリアの拡大/縮小が可能です (ノードで視覚化するターン値のサイズの編集)。
矢印マーク

移動の方向を示します。
矢印マークの隣の値 水色の円が十分に大きい場合：それぞれの入出力のターン値の帯の属性値の合計
円のセグメントの弧

矢印マークと属性値からの合計を分離します。
円のセグメント
  • 濃いグレー：ノードにつながるターン関係のターン値をハイライト表示します。
  • 薄いグレー：ノードから出るターン関係のターン値をハイライト表示します。
円のセグメントとターン値の帯の間の値

水色の円が十分に大きい場合：それぞれのターン値の帯の始まりと終わりの数字による属性値。

ターン値の帯

入口から出口までの、ノード内の各ターン関係はターン値の帯によって表されます。始まりと終わりの幅とカラーは、ターン値の視覚化の構成と選択された属性の値に基づきます (ターン値の視覚化の構成)。視覚化の際にターン値の帯の重複を避けるには、中心のこの幅を細くします。帯のこの部分の幅は、値の視覚化には使用されません。

ターン値の幅とカラーは、[node]-[ノード] の評価に設定された[interval]-[間隔]に基づくため、すでに表示されているターン値の幅とカラーは、シミュレーション中に変化します。

例：

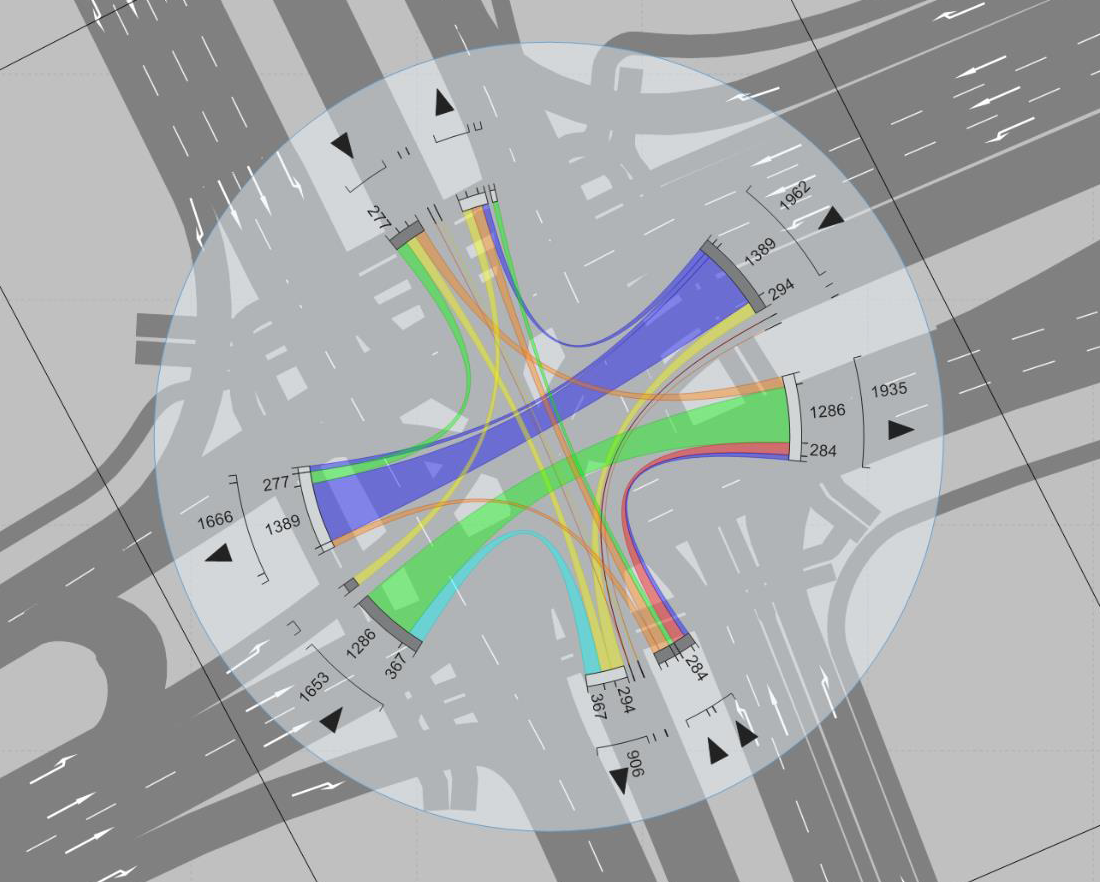

グラフィックでは、次の設定のターン値の視覚化が表示されます。

  • ターン値のカラー： [Vehicle delay]-[車両遅延]（VehDelay）属性の値は、 [Relative delay]-[相対損失時間] の配色に基づいて分類されています。
  • ターン値の幅： [Vehicles]-[車両] (Veh)属性の値を視覚化するために使用されます。
  • ターン値の最初の数字が、Vissimがノードのターン関係の始まりで決定する属性値 [Vehicle]-[車両]（Veh）を表示している場合。したがって、終わりの数字は、Vissimがノードのターン関係の終わりで判別する属性値を表示します。Vissim は、ネットワークエディターで選択されたネットワークの拡大に応じて、図を自動的に表示または非表示にします。
