Открыть и применить редактор ССУ
В редакторе ССУ можно сконфигурировать новые ССУ типов Фиксированное время и Epics/Balance Local или отредактировать имеющиеся ССУ этих типов. С этой целью можно вносить следующие настройки:
- Определение ССУ с частотой переключений (Определение ССУ с частотой переключений).
- Определение группы сигналов ССУ (Определение ГС в редакторе ССУ).
- Редактирование стандартных последовательностей сигналов и видов сигналов групп сигналов (Редактировать группы сигналов).
- Определение промежутков времени (Определение матрицы промежуточных тактов).
- Редактирование промежутков времени (Обработка матриц промежуточных тактов).
- Определение и редактирование фаз (Определение и редактирование фаз).
- Присвоение фазы группам сигналов и выбор стандартной матрицы промежуточных тактов (Обработка соединения фаз).
- Создание фазовых последовательностей и фазовых переходов, а также сигнальных программ на основе групп сигналов (также обозначаются как «на основе фаз») (Обработка последовательности фаз). С помощью дополнительного модуля Vissig также можно определить сигнальные программы, основанные на фазах.
- Определение сигнальных программ (Определение сигнальных программ).
- Редактирование сигнальных программ (Обработка сигнальных программ).
- Редактирование созданных фазовых переходов (Обработка фазовых переходов).
- Определение суточных графиков(Определение и редактирование суточных графиков).
Если добавить ССУ, то необходимо сохранить файл сети *.inpx, чтобы открыть редактор ССУ.
|
Примечания:
|
Открыть редактор ССУ
1. Выберите в меню Управление ССУ > Светосигнальные устройства.
Откроется список Управление ССУ. Будут отображаться заданные ССУ (Определить ССУ и процедуры управления ССУ).
2. Нажмите правой кнопкой мыши на желаемую запись.
3. Выберите в контекстном меню запись Редактировать ССУ.
Откроется Редактор ССУ.

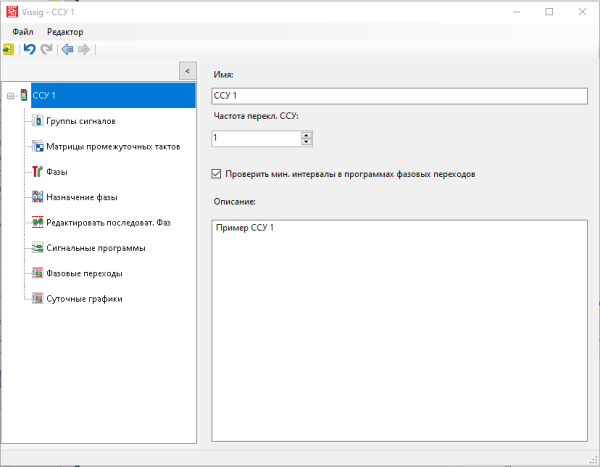

Интерфейс пользователя редактора ССУ
Интерфейс пользователя редактора ССУ делится на следующие области:
| Элемент | Описание |
|---|---|
|
Строка заголовка |
Название программы, номер выбранного светосигнального устройства |
|
Строка меню |
Управление осуществляется мышью или горячими клавишами. Некоторые команды меню содержат дополнительные подменю или окна:
" ..." троеточие означает подчиненное окно. |
|
Панель инструментов |
Элементы управления и редактирования. |
|
Полосы прокрутки |
Переместить содержание окна горизонтально или вертикально. |
|
Навигатор в левой области |
Список доступных страниц параметров для актуально выбранного ССУ. С помощью дополнительного модуля Vissig можно также редактировать фазы и суточные графики.
|
|
Параметры в правой области |
Параметры для определения и редактирования ССУ (Определение ССУ с частотой переключений). |
Меню в редакторе ССУ
Меню Файл
| Элемент/сочетание клавиш | Описание |
|---|---|
|
Импорт |
Выберите файл конфигурации *.sig, считайте и сохраните файл снабжения в атрибут Внутренние файлы снабжения, когда файл сети *.inpx будет сохранен. |
|
Экспорт |
|
|
Сохранить Ctrl + S |
Сохранение файла снабжения в атрибут Внутренние файлы снабжения |
|
Проверить |
Проверка на неконсистентное проектирование (Распознавание неконсистентного проектирования). |
|
Выход Alt + X |
Закрыть редактор ССУ. |
Меню Редактировать
| Элемент/сочетание клавиш | Описание |
|---|---|
|
Отмена Ctrl + Z |
Отменяет последнее осуществленное действие. Каждый выполненный шаг может быть отменен. |
|
Восстановить Ctrl + Y |
Повторяет последнее отмененное действие. Каждый шаг может быть восстановлен. |
|
Настройки… |
Общие настройки (общие, оптимизации, вид и экспорт) (Задать глобальные настройки в редакторе ССУ). |
Панель инструментов в редакторе ССУ
В зависимости от записи в навигаторе и выбранном виде обработки функции можно выполнять при помощи следующих символов:
| Символ | Описание | Комбинация клавиш |
|---|---|---|
|
|
Назад к окну Светосигнальное устройство. |
|
|
|
Сохранить |
Ctrl + S |
|
|
Отмена |
Ctrl + Z |
|
|
Восстановить |
Ctrl + Y |
|
|
Перейти к предыдущему виду |
|
|
|
Перейти к последующему виду |
|
|
|
Новый |
|
|
|
Дублировать |
|
|
|
Редактировать |
|
|
|
Удалить |
|
Виды сигналов
|
Изображение |
Вид сигнала |
|---|---|
|
|
Красный |
|
|
Красный-желтый |
|
|
Зеленый |
|
|
Желтый |
|
|
Зеленый мигающий |
|
|
Желтый мигающий |
|
|
Темный |
Режим работы
Режим работы определяет для каждого вида сигнала:
- Разрешающий сигнал или запрещающий сигнал
- Фиксированную или переменную продолжительность
- Период времени продолжительности
- Минимальную продолжительность сигнала в стандартной последовательности. Минимальная продолжительность определена предварительно и может быть изменена для каждой группы сигналов.
|
Изображение |
Режим работы |
Момент начала разрешающего сигнала |
Фиксированная продолжительность |
Минимальная продолжительность |
|---|---|---|---|---|
|
|
Непрерывный запрещающий сигнал |
|
|
|
|
|
Непрерывный разрешающий сигнал |
x |
|
|
|
|
Красный-Красный/Желтый-Зеленый-Желтый |
|
|
1 |
|
|
|
|
1 |
|
|
|
|
x |
|
5 |
|
|
|
|
3 |
|
|
|
Красный-Зеленый |
|
|
1 |
|
|
|
x |
|
5 |
|
|
Красный-Красный/Желтый-Зеленый-Зеленый мигающий-Желтый |
|
|
1 |
|
|
|
|
1 |
|
|
|
|
x |
|
5 |
|
|
|
x |
4 |
|
|
|
|
|
3 |
|
|
|
Красный-Зеленый-Зеленый мигающий |
|
|
1 |
|
|
|
x |
|
5 |
|
|
|
x |
4 |
|
|
|
Красный-Зеленый-Желтый |
|
|
1 |
|
|
|
x |
|
5 |
|
|
|
|
3 |
|
|
|
Выкл (Желтый мигающий) |
|
|
|
|
|
Выкл (Выкл) |
|
|
|
