Задать глобальные настройки в редакторе ССУ

Примечание: Следующие вкладки доступны только с помощью дополнительного модуля Vissig.

1.  Откройте редактор ССУ (Открыть и применить редактор ССУ).

2.  Выберите в меню Редактировать > Настройки.

Откроется окно Настройки.

3.  Выполните желаемые настройки:

Вкладка Общее.

  • Выберите нужный язык.

Выбранный язык используется как стандартный язык.

Вкладка Оптимизации

Элемент Описание

Фазовые переходы

  • Новое миним. время в фазовом переходе: . Если эта опция выбрана, сигналы цели отдельной группы сигналов должны иметь по меньшей мере ту продолжительность, которая указана в группах сигналов.
  • Настройка может быть изменена в настройках ССУ. Также можно выбрать или отключить опцию Новое миним. время в фазовом переходе в настройках ССУ с помощью опции Проверить минимальное время в программах сигнализации (Определение ССУ с частотой переключений).

Оптимизирует длину фазы зеленого сигнала.

  • Использовать оптимальную длину спереди: . Если эта опция выбрана, то при переключении с зеленого на красный зеленый не отключится в начале фазового перехода. Зеленый загорается как можно раньше.

Если эта опция не выбрана, то при смене зеленого сигнала на красный зеленый сигнал отключается в начале фазового перехода.

  • Использовать оптимальную длину сзади: . Если эта опция выбрана, то при переключении с зеленого на красный зеленый загорится не в конце фазового перехода или в конце фазового перехода за вычетом минимальной продолжительности. Зеленый отключается как можно позже.

Если эта опция не выбрана, то при смене зеленого сигнала на красный зеленый сигнал загорается только в конце фазового перехода или в конце фазового перехода за вычетом минимальной продолжительности.

Вкладка Вид.

Элемент Описание

Фазы

  •  Показать группу сигналов: номера групп сигналов отображаются на диаграмме фаз.
  •  Использовать компактный вид: в диаграмме фаз будет показано схематичное, а не топографическое изображение.

Сигнальные программы и фазовые переходы

  • Отображение: существует возможность выбрать одну из следующих опций отображения.
  • Классический
  • 3D-цилиндры
  • 3D-кубы
  •  Автоматически настроить высоту строки: с изменением размера окна высота строк автоматически подгоняется под высоту окна.
  •  Показать имена фаз. переходов в баз. на фазах сигн. прог.: вместо номеров фазовых переходов отображаются их имена.

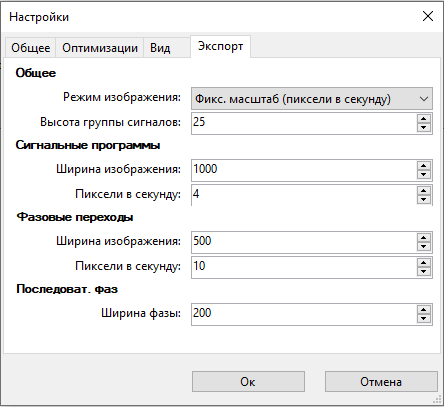

Вкладка Экспорт.

Элемент

Описание

Общие сведения

  • Режим изображения
  • Фиксированная ширина: ширина экспортированного графического изображения на основе параметра Ширина изображения.
  • Фикс. масштаб (пиксели в секунду) в пикселях в секунду: ширина экспортированного графического изображения на основе введенного ниже значения Пиксели в секунду.
  • Высота группы сигналов в пикселях, глобальный параметр для любого экспортированного графического изображения.

Сигнальные программы

  • Ширина изображения: ширина экспортированного графического изображения в пикселях. Указанное значение учитывается, если в параметре Режим изображения выбрана опция Фиксированная ширина.
  • Пиксели в секунду: количество пикселей, которые отображают одну секунду в экспортированном графическом изображении. Указанное значение учитывается, если в параметре Режим изображения выбрана опция Фиксированный масштаб (пиксели в секунду).

Фазовые переходы

  • Ширина изображения: ширина экспортированного графического изображения в пикселях. Указанное значение учитывается, если в параметре Режим изображения выбрана опция Фиксированная ширина.
  • Пиксели в секунду: задается количество пикселей, которые отображают одну секунду в экспортированном графическом изображении. Указанное значение учитывается, если в параметре Режим изображения выбрана опция Фиксированный масштаб (пиксели в секунду).

Последовательность фаз

Ширина фазы: ширина фазы в пикселях для экспорта. Указанное значение учитывается, если в параметре Режим изображения выбрана опция Фиксированная ширина.
