Определение матрицы промежуточных тактов

Промежуточный такт - это время, проходящее между концом времени зеленого сигнала выезжающего транспортного потока и началом времени зеленого сигнала въезжающего потока. Соблюдение промежуточного такта гарантирует, что выезжающий транспортный поток не вступит в конфликт с въезжающим транспортным потоком.

Примечание: Конфликтующие потоки и промежуточные такты не могут рассчитываться. При вводе промежуточных тактов не производятся перерасчеты, например, симметрии матриц промежуточных тактов.

1.  Откройте редактор ССУ (Открыть и применить редактор ССУ).

2.  Дважды нажмите в навигаторе на нужное ССУ.

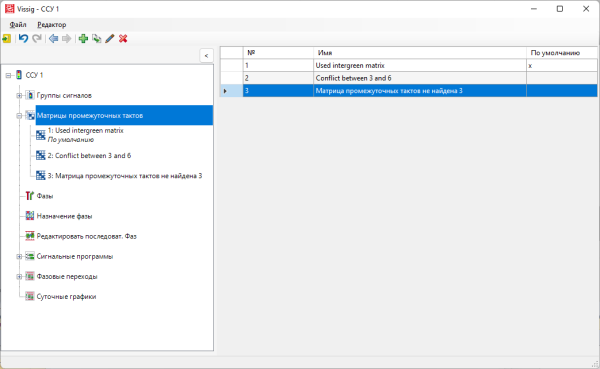

3.  Выберите в навигаторе Матрицы промежуточных тактов.

Откроется список матриц промежуточных тактов.

Если матрица промежуточных тактов, то отображаются только заголовки столбцов.

4.  Щелкните правой кнопкой мыши по списку.

Откроется контекстное меню.

5.  Нажмите на желаемую запись.

Элемент	Описание
Добавить	Добавить новую матрицу промежуточных тактов
Дублировать	Копировать матрицу промежуточных тактов и вставить под новым номером
Редактировать	Изменить данные выбранной матрицы промежуточных тактов
Удалить	Удалить выбранную матрицу промежуточных тактов

Можно сортировать столбец списка, нажав на заголовок столбца.

6.  Выполните желаемые настройки:

Элемент	Описание
№	Номер матрицы промежуточных тактов
Имя	Обозначение матрицы промежуточных тактов
Стандарт	Стандартная матрица промежуточных тактов, выбранная в опции Назначение фазы, обозначается с помощью x. Двойной щелчок по столбцу По умолчанию открывает соответствующий вид обработки.

Каждой сигнальной программе на базе групп сигналов можно индивидуально присвоить матрицу промежуточных тактов. Матрицу промежуточных тактов также можно выбрать по умолчанию в навигаторе, раздел назначения фаз (Обработка соединения фаз). Матрица промежуточных тактов учитывается тем самым при создании фаз, фазовых переходов и сигнальных программ, базирующихся на фазах.

7.  Нажмите на символ  Сохранить.

8.  Отредактируйте матрицу промежуточных тактов (Обработка матриц промежуточных тактов).
