Обработка последовательности фаз

Примечание: Требуется дополнительный модуль Vissig.

Можно генерировать из определенных фаз последовательности фаз и создавать фазовые переходы.

1.  Откройте редактор ССУ (Открыть и применить редактор ССУ).

2.  Дважды нажмите в навигаторе на нужное ССУ.

3.  Выберите в навигаторе Редактировать последоват. фаз.

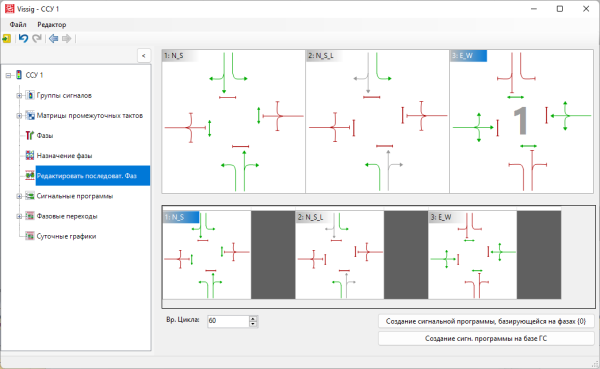

В верхней области будут показаны существующие фазы. В нижней области будет показываться актуально выбранная последовательность фаз.

В верхней области вы определяете отдельные фазовые переходы и последовательности фаз.

Рекомендация: Можно изменять соотношение размеров между верхней и нижней областью с горизонтальным делителем.

Задать фазовый переход

1.  Нажмите на Из-фазы.

Из-фазы будет выделена.

2.  Удерживая нажатой клавишу Ctrl, щелкните по параметру "В фазу".

Фазы обозначаются 1 и 2.

3.  Нажмите правой кнопкой мыши на окно.

4.  Выберите в контекстном меню запись Создание фазового перехода.

Фазовый переход будет создан и отображен графически.

	Рекомендация: Можно определить несколько фазовых переходов, например, с минимальной продолжительностью между двумя фазами и без нее.
	Примечания:   Группа сигналов в фазовом переходе в Vissig может переключаться не более одного раза. Группа сигналов может переключаться с состояния Свободно на Закрыто или с состояния Закрыто на Свободно. Если моделируется фазовый переход, в котором группа сигналов переключается дважды, то необходимо определить в Vissig псевдофазу и два фазовых перехода в псевдофазу и из нее.

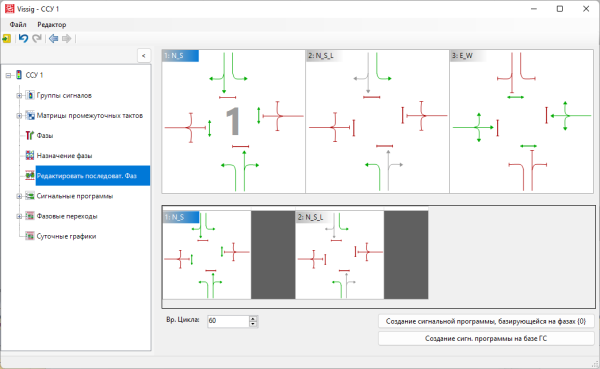

Определить последовательность фаз

Также можно задать в верхней области последовательность фаз для вычисления сигнальной программы.

1.  Удерживая нажатой клавишу Ctrl, щелкните по нужной последовательности фаз.

2.  Нажмите правой кнопкой мыши на окно.

3.   Выберите в контекстном меню запись Создать последоват. фаз.

Новая последовательность фаз будет показываться в нижней части окна.

4.  Чтобы добавить еще одну фазу в уже установленную последовательность фаз, выделите отдельную фазу и выберите в контекстном меню опцию Добавить к последовательности фаз или дважды щелкните по фазе.

Удалить фазу и последовательности фаз

• Чтобы удалить выбранную фазу из последовательности фаз, выберите в контекстном меню Удалить фазу.
• Чтобы удалить всю последовательность фаз, выберите в контекстном меню Удалить последоват. фаз.

Экспортировать последовательность фаз в виде графического файла

1.   Выберите в меню Редактировать > Настройки вкладку Экспорт.

2.  Задайте нужные настройки для форматирования графики.

3.   Выберите в контекстном меню запись Экспорт.

Создать сигнальную программу с фиксированным временем цикла

С помощью следующих функций можно из последовательности фаз создать сигнальную программу с фиксированным временем цикла:

• Введите в поле Время цикла продолжительность цикла в секундах.
• Нажмите кнопку Создать основанную на фазе сигнальную программу.

Сигнальная программа на основе фаз с заранее определенной продолжительностью цикла будет рассчитана. Вид обработки сигнальных программ откроется для дальнейшей обработки Вашей сигнальной программы.

• Нажмите кнопку Создание сигн. программы на базе ГС.

Будет рассчитана сигнальная программа на базе групп сигналов с заранее определенной продолжительностью цикла. Вид обработки сигнальных программ откроется для дальнейшей обработки Вашей сигнальной программы.

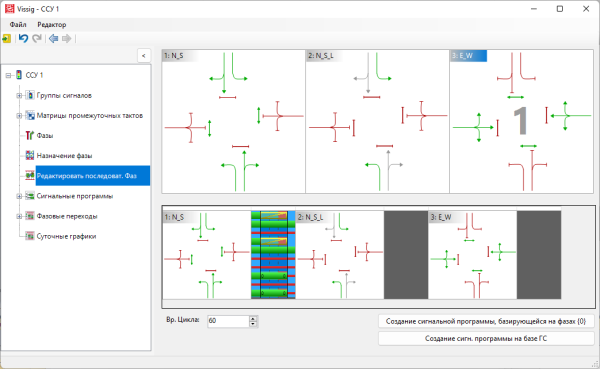

Определить фазовые переходы вручную

Также можно вручную определить фазовые переходы, которые вы хотите использовать для расчета сигнальной программы.

1.  Нажмите правой кнопкой мыши между двумя нужными фазами на серую площадь.

2.  Выберите в контекстном меню запись Фазовые переходы > Создать или существующий фазовый переход.

Если фазовые переходы не выбираются вручную, то для каждой смены последовательности фаз выполняется проверка на предмет того, существует ли заранее какой-либо подходящий фазовый переход.

• Если какой-либо подходящий фазовый переход существует, то для расчета применяется первый подходящий фазовый переход.
• Если подходящий фазовый переход не существует, то создается новый фазовый переход. Новый фазовый переход сохраняется для сигнальных программ на основе фаз.

В сигнальных программах на базе ГС фазовый переход снова удаляется после расчета сигнальной программы.

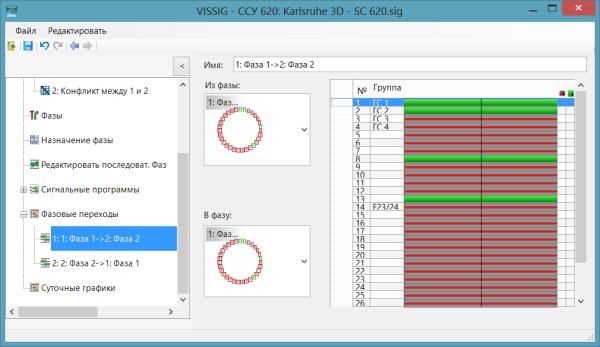

Редактировать фазовый переход

1.  Дважды нажмите на фазовый переход.

Откроется вид обработки фазового перехода.

2.  Выполните нужные настройки.

3.  Нажмите на символ .

Откроется окно Редактировать последоват. фаз.

4.  Нажмите на символ  Сохранить.
