Определение ГС в редакторе ССУ

Можно открыть для следующих типов ССУ редактор ССУ и определить в нем группы сигналов:

Для процедур управления ССУ типов Siemens VA, TRENDS, VAP и VS Plus группы сигналов не определяются в редакторе ССУ (Определение групп сигналов для Siemens VA, VAP, VS-Plus).

2. Выберите в навигаторе Группы сигналов.

Откроется список групп сигналов.

Если группа сигналов еще не определена, то отображаются только заголовки столбцов.

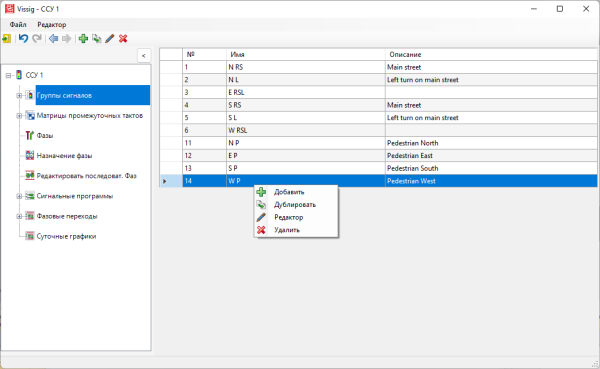

3. Щелкните правой кнопкой мыши по списку.

Откроется контекстное меню.

4. Нажмите на желаемую запись.

Элемент	Описание
Добавить	Добавить новую группу сигналов с первым свободным номером канала. По умолчанию присваивается последовательность сигналов Красный-красный/желтый-зеленый-желтый. Чтобы значительно ограничить затраты времени на ввод данных, создайте для каждого необходимого типа группы сигналов группу сигналов, укажите ее стандартную последовательность сигналов и продублируйте созданный таким образом шаблон гр часто таких как необходимо.
Дублировать	Копировать группу сигналов и вставить под новым номером
Редактировать	Изменить данные выбранной группы сигналов
Удалить	Удалить выбранную группу сигналов

По умолчанию можно редактировать список.

5. Нажмите на символ Сохранить.

6. Отредактируйте группы сигналов (Редактировать группы сигналов).
