Редактировать группы сигналов

Можно изменять режим работы и соответствующую минимальную продолжительность сигналов. В случае сигналов, имеющих в режиме работы переменную продолжительность, указанное значение интерпретируется как минимальная продолжительность, в оставшихся сигналах указанное значение интерпретируется как продолжительность. В результате можно реализовать, к примеру, 2 секунды красного и желтого сигнала, 5 секунд желтого сигнала при допустимой скорости 70 км/ч (в Германии) или 15 секунд минимальной продолжительности разрешающего сигнала для транспортного потока с большой нагрузкой.

1.  Откройте редактор ССУ (Открыть и применить редактор ССУ).

2.  Выберите в навигаторе Группы сигналов.

Откроется список групп сигналов.

3.  Нажмите правой кнопкой мыши на желаемую запись.

4.  Выберите в контекстном меню запись Редактировать.

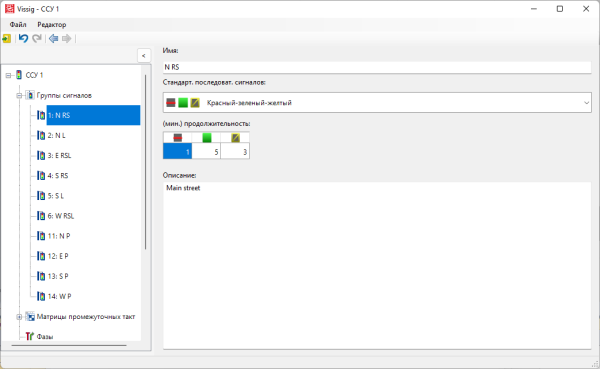

В окне будут показаны имя, стандартная последовательность сигналов, продолжительность сигналов и описание.

Рекомендация: Альтернативно существует возможность показывать окно с помощью следующих функций: Нажмите в навигаторе на группу сигналов. Дважды щелкните в списке групп сигналов в строке нужной группы сигналов по полю Описание.

5.  Выполните желаемые настройки:

Элемент	Описание
Имя	Обозначение группы сигналов, может содержать знаки Unicode.
Стандартная последовательность сигналов	За исключением постоянной последовательности сигналов, есть возможность выбора определенного режима работы (Выполнить оптимизацию времени зеленого сигнала ССУ с фиксированным временем по фазам). Красный > красный-желтый > зеленый > желтый. Красный > зеленый. Красный > красный-желтый > зеленый > зеленый мигающий > желтый. Красный > зеленый > зеленый мигающий. Красный > зеленый > желтый.
Примечание: Если в редакторе ССУ в меню Редактировать > Настройки > Оптимизации выбрана опция Новое миним. время в фазовом переходе, увеличение минимальной длительности разрешающего сигнала или длительности перехода может привести к тому, что отдельные фазовые переходы должны быть рассчитаны заново. Поэтому перед сохранением изменений Vissim проверяет, нужно ли в результате изменения заново рассчитать фазовые переходы. Если нужно, то откроется сообщение о подтверждении выполнения изменения. Промежуточное изменение настроек оптимизации или фаз также может повлечь за собой перерасчет, не вызываемый напрямую собственно изменением.
(Минимальная) продолжительность	Символ для последовательности сигналов и минимальной продолжительности сигнала в секундах
Описание	Опциональный ввод текста

6.  Нажмите на символ  Сохранить.
