Определение сигнальных программ

Можно автоматически создавать сигнальные программы с фиксированным временем цикла также после редактирования последовательности фаз (Обработка последовательности фаз).

В руководстве пользователя VAP рассматривается язык описания VAP.

В частности, если в Vissig необходимо создать файл снабжения *.pua, не используйте специальные символы и умлауты в именах и идентификаторах, например в названии группы сигналов (Применение дополнительного модуля "Программирование, зависящее от транспортного движения / VAP"). Дополнительную информацию см. в руководстве пользователя VAP, раздел Наименования идентификаторов. Руководство пользователя VAP по умолчанию сохранено в папке Vissim ..\Doc\<язык>.

Сигнальные программы имеют следующие данные:

Элемент	Описание
Номер	Однозначный номер
Имя	Обозначение для сигнальной программы
Промежуточные такты	Матрица промежуточных тактов, присвоенная в назначении фаз
Время цикла	Время цикла, определенное в последовательности фаз
Сдвиг	Сдвиг для синхронизации, например, внутри зеленой волны
Момент времени переключения	Момент времени переключения, в который можно переключиться на другую сигнальную программу, например в суточном графике.

Если сигнальной программе присвоена матрица промежуточных тактов, то во время обработки сигнальной программы можно контролировать соблюдение промежуточных тактов. Нарушения минимальной продолжительности промежуточного такта отображаются автоматически.

1.  Откройте редактор ССУ (Открыть и применить редактор ССУ).

2.  Дважды нажмите в навигаторе на нужное ССУ.

3.  Дважды щелкните в навигаторе по кнопке Сигнальные программы.

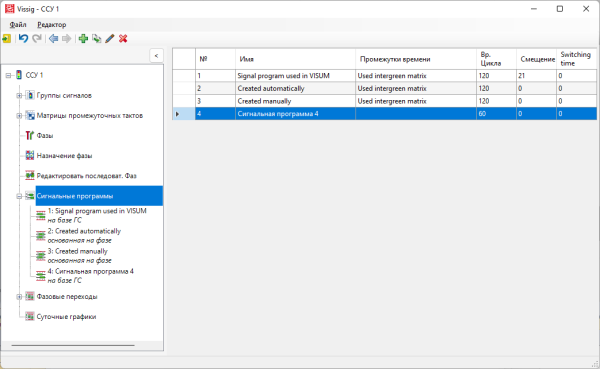

Откроется список сигнальных программ.

Запись Сигнальные программы в навигаторе может содержать следующие типы сигнальных программ.

• Сигнальные программы на базе ГС. Могут быть созданы в обзорной таблице.
• Сигнальные программы на основе фаз, созданные из последовательностей фаз

Тип сигнальной программы будет отображаться курсивным шрифтом в дереве навигатора ниже названия сигнальной программы.

4.  Нажмите в списке сигнальных программ правой кнопкой мыши на нужную запись.

Откроется контекстное меню.

5.  Нажмите на желаемую запись.

Элемент	Описание
Добавить	Вставить новую сигнальную программу в новую строку
Дублировать	Копировать сигнальную программу и вставить под новым номером
Редактировать	Изменить данные выбранной сигнальной программы
Удалить	Удалить выбранную сигнальную программу
Экспорт	Экспортировать графическое отображение сигнальной программы

Можно сортировать столбец списка, нажав на заголовок столбца.

6.  Выполните желаемые настройки:

Элемент	Описание
№	Номер сигнальной программы
Имя	Обозначение сигнальной программы
Промежуточные такты	Примененная матрица промежуточных тактов
Время цикла	Продолжительность цикла в секундах.
Сдвиг	Разделение на фазы сдвигается на это время. Для синхронизации, например, внутри зеленой волны
Момент времени переключения	В этот момент времени можно переключаться между двумя сигнальными программами. Для этого обе сигнальные программы должны в этот момент времени во всех группах сигналов показывать одни и те же виды сигналов. В отображении сигнальной программы вертикальная синяя линия показывает момент времени переключения.

7.  Нажмите на символ  Сохранить.

8.  Отредактируйте сигнальную программу (Обработка сигнальных программ).
