Обработка фазовых переходов

Примечание: Требуется дополнительный модуль Vissig.

1.  Откройте редактор ССУ (Открыть и применить редактор ССУ).

2.  Дважды нажмите в навигаторе на нужное ССУ.

3.  Убедитесь в том, что заданы последовательности фаз с фазовыми переходами (Обработка последовательности фаз).

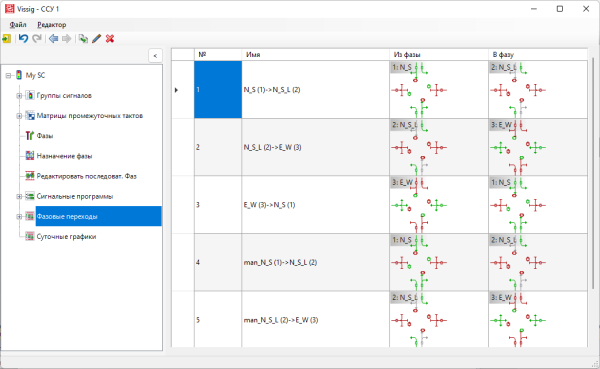

4.  Выберите в навигаторе Фазовые переходы.

Фазовые переходы будут показаны.

5.  Нажмите правой кнопкой мыши на желаемую запись.

6.  Выберите из контекстного меню желаемую запись.

Элемент	Описание
Дублировать	Копировать фазовый переход и вставить под новым номером
Редактировать	Изменить данные выбранного фазового перехода
Удалить	Удалить выбранный фазовый переход
Экспорт	Экспортировать графику выбранного фазового перехода

7.  Отредактируйте фазовый переход:

Элемент	Описание
№	Номер фазового перехода
Имя	Обозначение фазового перехода. Имя из последовательностей фаз в навигаторе копируется в Редактировать последоват. фаз (Обработка последовательности фаз).
Из фазы	Исходная фаза фазового перехода
В фазу	Конечная фаза фазового перехода
Рассчитать заново	Повторный расчет последовательности фаз после изменения фазы и обновление отображения

8.  При обработке фазового перехода дважды щелкните по строкам № и Имя фазового перехода.

Редактирование времени переключения осуществляется так же, как и редактирование сигнальных программ на базе ГС (Обработка сигнальных программ).

Функции в контекстном меню фазовых переходов

1.  Нажмите правой кнопкой мыши в правую область графики.

Откроется контекстное меню.

2.  Выполните желаемые настройки:

Элемент	Описание
Экспорт	Сохранение фазовых переходов в виде графического файла (Экспорт данных из редактора ССУ ).
Изображение	Выбрать изображение: Классический 3D-цилиндры 3D-кубы
Автоматически оптимизировать высоту сигнальной группы	Автоматически оптимизировать высоту строк, если изменяется размер окна.
Показать всю сигнальную программу	Чертит новую сигнальную программу и подгоняет при этом высоту строк под высоту окна.



Примечание: Можно экспортировать фазовые переходы в меню Файл > Экспорт > PUA в формате PUA. Этот формат требуется, например, для процедур регулирования VAP.

Редактировать атрибуты выбранного фазового перехода

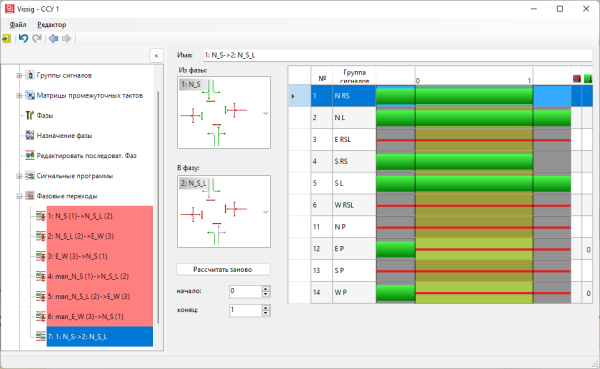

1.  Выберите нужный фазовый переход.

2.  Выполните нужные настройки в областях Из фазы и В фазу.

3.  При движении курсора мыши по фазе возможные исходные и конечные фазы будут показаны в списке выбора в цвете. Выбор другой исходной или конечной фазы автоматически запускает перерасчет фазового перехода.

	Синий фон: обозначает выбранную фазу.
	Фиолетовый фон: выбранный фазовый переход на красном фоне. Этот выбор ведет к автоматическому перерасчету фазового перехода.
	Белый фон: этот выбор не ведет к автоматическому перерасчету фазового перехода.
	Красный фон: характеризует неподходящую для фазового перехода фазу. Этот выбор ведет к автоматическому перерасчету фазового перехода. Фазовый переход вычисляется для исходного состояния (Из-фазы), конечного состояния (В-фазу). При выборе другого исходного или конечного состояния должен фазовый переход также должен определяться заново.
	Белый фон: этот выбор еще не ведет к автоматическому перерасчету фазового перехода. Черная линия: фаза неактуальна.

4.  Дважды нажмите в нужную область фазы группы сигналов.

Состояние этой группы сигналов в фазе переключается. Фазовый переход будет автоматически рассчитываться заново.

Используя следующие шаги, можно перемещать исходное состояние налево (Начало < 0) и конечное состояние направо (Конец > Продол. фазового перехода). Можно перемещать исходное состояние направо только до первого переключения состояний в пределах фаазового перехода и конечное состояние налево только до последнего переключения состояний в пределах фазового перехода. Время переключения не смещается между собой.

5.  Выберите в поле Начало нужное значение для начала фазового перехода.

6.  Выберите в поле Конец нужное значение для конца фазового перехода.

Сокращение возможно только до длительности самого продолжительного переходного сигнала (желтый/красный-желтый).

Примечание: Если при расчете фазового перехода состояние группы сигналов в исходной или конечной фазе нерелевантно, то для этой группы сигналов не производится смены сигналов. Внутри фазового перехода отображается такое же состояние всех систем регулирования, что и в релевантной фазе. Если состояние группы сигналов нерелевантно ни в исходной, ни в конечной фазе, то состояние всех систем регулирования в пределах фазового перехода также будет отображаться нерелевантным.
