Обработка соединения фаз

Примечание: Требуется дополнительный модуль Vissig.

Существует возможность разрешать, блокировать отдельные группы сигналов или выделять их состояние как нерелевантное.

• Выберите нужную запись в поле Стандартная матрица промежуточных тактов.

Выбранная матрица промежуточных тактов будет выделена по умолчанию в обзорной таблице Матрицы промежуточных тактов знаком x.

Переключить состояние группы сигналов

1.  Откройте редактор ССУ (Открыть и применить редактор ССУ).

2.  Дважды нажмите в навигаторе на нужное ССУ.

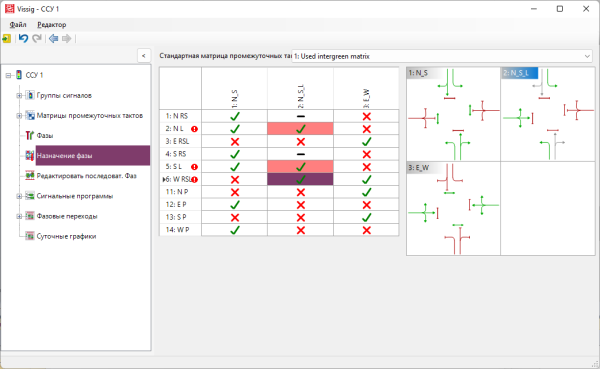

3.  Выберите в навигаторе Назначение фазы.

Откроется список назначений фаз.

4.  Дважды нажмите на нужную ячейку.

Рекомендация: Альтернативно можно также нажать на номер в графическом отображении фазы.

Состояние группы сигналов в фазе переключается. При этом происходит циклическое переключение между следующими состояниями:

	Группа сигналов допускается в фазе.
	Группа сигналов блокируется в фазе.
	Состояние группы сигналов не имеет значения в фазе, например, при регулировании узлов.

Если матрица промежуточных тактов выбрана в качестве стандартной, при создании фаз проводится проверка конфликтов (конфликтующие потоки). При допуске конфликтных групп сигналов в той же фазе они отображаются в таблице красным.

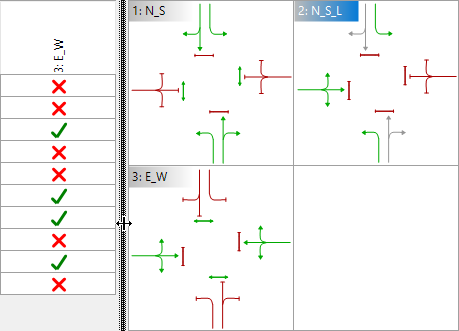

Рекомендация: Можно изменять ширину двух фрагментов окна.

Показать выбранные или все фазы

Также можно выбрать между отображением всех фаз или увеличенным отображением выбранной фазы.

1.  Нажмите правой кнопкой мыши в графику.

2.  Выберите в контекстном меню нужную функцию.

Определить изображение направления

Также можно определить отображение стрелок направления с указанием номера группы сигналов или без него.

1.  Нажмите правой кнопкой мыши в графику.

2.  Выберите нужную функцию.

3.  Подтвердите с помощью OK.
