Определить ССУ и процедуры управления ССУ

1.  Выберите в меню Управление ССУ > Светосигнальные устройства.

Откроется список Светосигнальные устройства.

Атрибуты и значения атрибутов этого типа объекта сети отображаются в левом из двух закрепленных списков.

2.  Щелкните на панели инструментов списка по символу  Добавить.

Будет вставлена новая строка со стандартными данными.

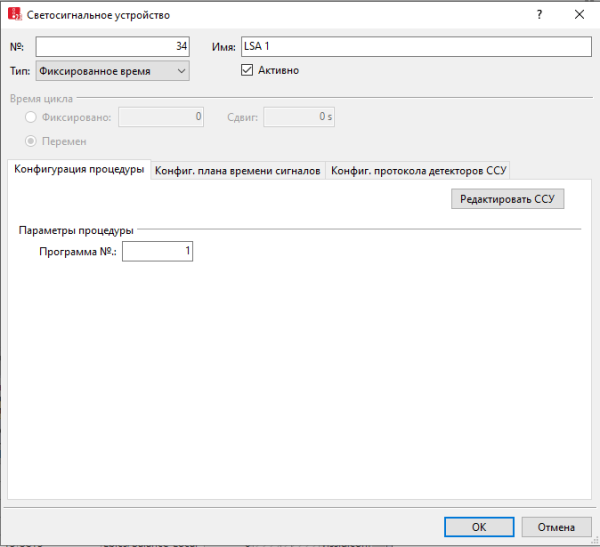

Откроется окно Светосигнальное устройство.

3.  Введите в окне Светосигнальное устройство нужные базовые атрибуты в верхней области (Атрибуты ССУ).

4.  Выполните нужные настройки в зависимости от схемы управления, выбранной в списке выбора Тип во вкладке Конфигурация процедуры. Они варьируются в зависимости от выбранного типа. Дополнительную информацию вы найдете в следующих разделах:

• Использование типа ССУ "Фиксированное время" (Применение типа ССУ "Фиксированное время").
• В описании выбранного метода управления сигналами (Моделировать светосигнальные устройства), (Обзор дополнительных модулей).

5.  При создании и редактировании сигнальных программ для типов Фиксированное время, Epics/Balance-Central или Внешний с помощью Vissig нажмите кнопку Редактировать ССУ (Открыть и применить редактор ССУ).

6.  При анализе данных из имитации выполните нужные настройки в зависимости от схемы управления во вкладках Конфиг. плана времени сигналов или Конфиг. протокола детекторов ССУ (Отображение в окне плана времени сигналов), (Анализ протокола детекторов ССУ).

7.  Введите желаемые данные.

8.  Подтвердите с помощью OK.

9.  Сохраните файл сети *.inpx.

Можно редактировать атрибуты в списке атрибутов (Атрибуты ССУ).
