Определение и редактирование фаз

Примечание: Требуется дополнительный модуль Vissig.

1.  Откройте редактор ССУ (Открыть и применить редактор ССУ).

2.  Дважды нажмите в навигаторе на нужное ССУ.

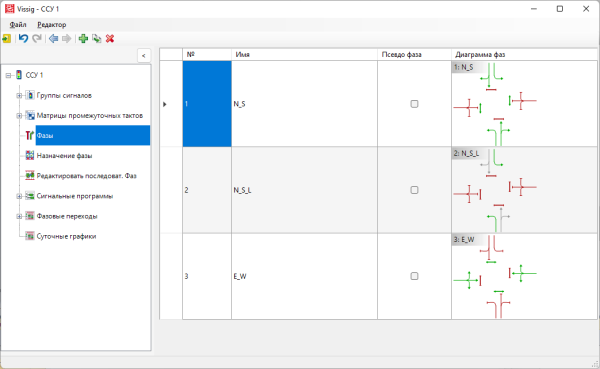

3.  Выберите в навигаторе Фазы.

Откроется список фаз.

Если фазы еще не определены, то отображаются только заголовки столбцов.

4.  Щелкните правой кнопкой мыши по списку.

Откроется контекстное меню.

5.  Нажмите на желаемую запись.

Элемент	Описание
Добавить	Добавить новую фазу с первым свободным номером
Дублировать	Копировать фазу и вставить под новым номером
Удалить	Удалить выбранные фазы

6.  Нажмите на символ  Сохранить.

7.  Выполните желаемые настройки:

Элемент	Описание
№	Номер фазы
Имя	Обозначение фазы
Псевдофаза	Если эта опция выбрана, длительность фазы во время оптимизации времени зеленого сигнала не меняется. Продолжительность псевдофазы во всех сигнальных программах на основе фаз составляет нуль секунд. Эта опция служит в качестве "разделителя на фазовые переходы" для отображения особого случая, если во время фазового перехода группа сигналов должна получать больше одной команды по переключению. Тогда такой фазовый переход будет разделен на два фазовых перехода, а те получат привязку к псевдофазе. Опция Псевдофаза может быть активирована, только если к данной фазе пока нет фазовых переходов.
Диаграмма фаз	Графическое отображение фазы

8.  Нажмите на символ  Сохранить.

Примечание: Для показа стрелок направлений в Vissim требуются следующие узлы. Узел для рассматриваемого узла Узел для каждого соседнего узла Для этих узлов должен быть выбран атрибут Применить для анализа.
