Netz verschieben

Sie können in einem Netzeditor das gesamte Netz oder ausgewählte Netzobjekte verschieben. Dazu zählen auch Hintergründe, statische 3D-Modelle, 3D-Signalanlagen und Keyframes (Kamerapositionen mit Blickrichtung).

Hintergründe werden nicht mit dem Netz in Z-Richtung verschoben.

Wenn in den Netzeinstellungen imperiale Einheiten ausgewählt sind, werden diese auch im Fenster Netz verschieben angezeigt. Eingegebene Werte rechnet Vissim in Meter um.

1. Wählen Sie im Menü Bearbeiten > Netz verschieben.

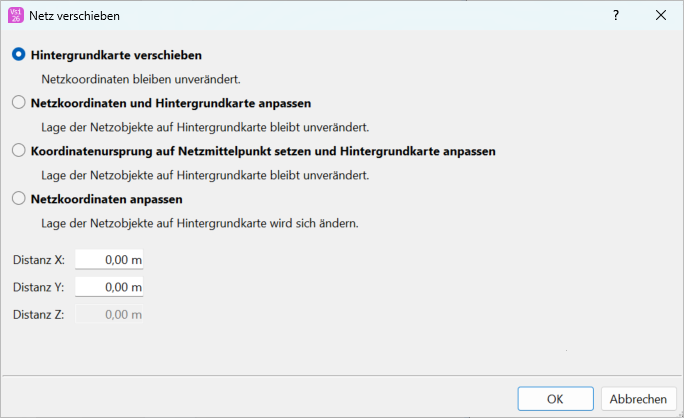

2. Nehmen Sie die gewünschten Einstellungen vor:

Element	Beschreibung
Koordinaten beibehalten und Position auf Hintergrundkarte verschieben	Die Netzkoordinaten bleiben unverändert. Das Netz wird verschoben. Der Referenzpunkt der Karte wird neu gesetzt. Entspricht der Funktion, ein Vissim-Netz auf der Hintergrundkarte zu positionieren (Vissim-Netz auf Hintergrundkarte positionieren). Wählen Sie diese Option beispielsweise, wenn das Netz an der falschen Position auf der Hintergrundkarte liegt. Die Distanz Z kann nicht geändert werden.
Koordinaten anpassen und Position auf Hintergrundkarte beibehalten	Die Netzkoordinaten werden neu gesetzt. Das Netz wird nicht verschoben. Der Referenzpunkt der Karte bleibt unverändert. Wählen Sie diese Option beispielsweise, wenn Sie Koordinatenwerte aus einem Plan oder einem Grundriss übertragen. So können Sie gezielt gewünschte Werte für die Distanzen Distanz X, Distanz Y, Distanz Z eingeben.
Koordinatenursprung auf Netzmittelpunkt setzen und Position auf Hintergrundkarte beibehalten	Die Netzkoordinaten werden auf den Mittelpunkt 0.000,0.000 gesetzt. Das Netz wird nicht verschoben. Der Referenzpunkt der Karte bleibt unverändert. Da weder das Netz verschoben noch der Referenzpunkt der Karte verändert wird, können Distanzen nicht geändert werden. Wählen Sie diese Option beispielsweise, wenn Sie Ihr Netz weit verschoben haben, dadurch die Koordinaten des Referenzpunktes im Netz sehr große Werte haben und Sie diese auf 0.000,0.000 setzen möchten.
Koordinaten anpassen und Position auf Hintergrundkarte verschieben	Die Netzkoordinaten werden neu gesetzt. Das Netz wird verschoben. Der Referenzpunkt der Karte wird neu gesetzt. Entspricht der Funktion, ausgewählte eigenständige Netzobjekte im Netzeditor zu verschieben.
