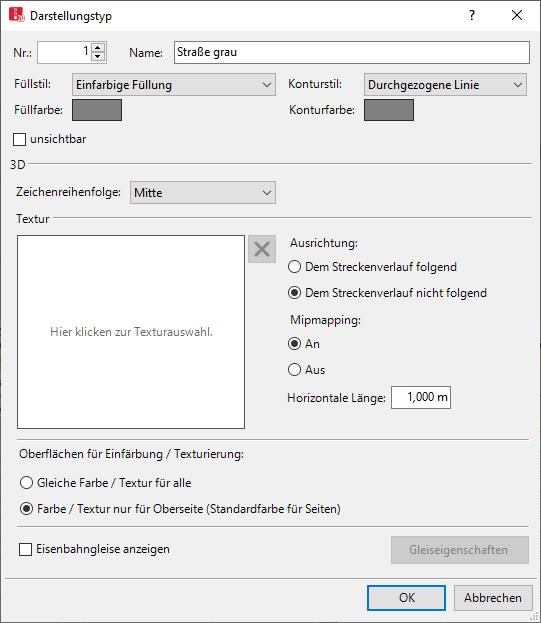

Darstellungstypen definieren

Nr

Eindeutige Nummer des Darstellungstyps

Name

Bezeichnung des Darstellungstyps

Unsichtbar

 Ist die Option ausgewählt, werden Strecken und Konstruktionselemente eingeschränkt angezeigt:

• im 2D-Modus wird der Rand in der Farbe des Darstellungstyps gestrichelt dargestellt, der der Strecke oder dem Konstruktionselement zugewiesen ist.
• im 2D-Modus während der Simulation ausgeblendet
• im 3D-Modus ausgeblendet

Bewegen sich auf den Strecken und Konstruktionselemente Fahrzeuge und/oder Fußgänger, werden diese angezeigt.

3D

Zeichenreihenfolge (ZeichenRFolg3D): Priorität, um gegenüber anderen Netzobjekten, die sich auf gleicher Höhe kreuzen, im Vordergrund oder Hintergrund gezeichnet zu werden:

• Oben 2: Oberste Position
• Oben 1: Position über Mitte und unter Oben 2
• Mitte
• Unten 1: Position unter Mitte und über Unten 2
• Unten 2: unterste Position

Die Zeichenreihenfolge wirkt auch auf Strecken, deren Darstellung auf dem Grafikparameter Farbschema verwenden basiert, da jeder Strecke ein Darstellungstyp zugewiesen ist.

Füllstil

• keine Füllung: ausschließlich Kontur anzeigen. Sie können keine Füllfarbe auswählen.
• Einfarbige Füllung: Farbe zwischen der Kontur anzeigen. Die Farbe im Feld Füllfarbe auswählen.

Füllfarbe

Farbe zwischen der Kontur von Strecken, Verbindungsstrecken und Konstruktionselementen im Netz. Der Grafikparameter Darstellungstyp verwenden des Netzobjekttyps muss ausgewählt sein. Im Drahtgittermodus wird die Farbe nicht berücksichtigt.

Konturstil

• keine Linie: keine Kontur anzeigen. Sie können keine Konturfarbe auswählen.
• Durchgezogene Linie: Kontur als farbige Linie anzeigen. Die Farbe im Feld Konturfarbe auswählen.

Konturfarbe

Farbe des linienhaften Randes von Strecken, Verbindungsstrecken und Konstruktionselementen im Netz. Der Grafikparameter Darstellungstyp verwenden des Netzobjekttyps muss ausgewählt sein. Im Drahtgittermodus wird die Farbe nicht berücksichtigt.

Textur

Textur-Dateiname (TexDatName) Im Feld Textur die gewünschte Grafikdatei zur Darstellung der Strecke im 3D-Modus auswählen. Wenn eine Textur ausgewählt ist, wird der Inhalt der Grafikdatei der Textur in der Liste Darstellungstypen in der Spalte TexDatName angezeigt.

Für Texturen sind Grafikdateien in den Formaten *.jpg und *.bmp standardmäßig im Verzeichnis ..\3DModels\Textures Ihrer Vissim-Installation gespeichert:

• ..\3DModels\Textures\Pavement Markings: Oberflächen verschiedener weißer Fahrbahnmarkierungen
• ..\3DModels\Textures\Material: Oberflächen verschiedener Materialien
• ..\3DModels\Textures\Roads: Oberflächen von Straßen
• ..\3DModels\Textures\Signs: Verkehrszeichen
• ..\3DModels\Textures\Signal Head Pictograms: Piktogramme für Signalgeber

Texturlänge horizontal

Skaliert die Textur auf die eingegebene Länge.

Ausrichtung

• Dem Streckenverlauf folgend: Die Darstellung der Textur wird dem gegebenenfalls gebogenen linienhaften Verlauf der Strecke oder Verbindungsstrecke entlang der Mittellinie angepasst. Dies ist beispielsweise für eine Beschriftung auf der Straße sinnvoll.
• Dem Streckenverlauf nicht folgend: Die Textur wird unverändert dargestellt.

Anisotrope Filterung

nur als Spalte AnisoFilt in der Tabelle Darstellungstypen:  Ist in der Tabelle die Option ausgewählt, wird die Darstellungsqualität von Texturen gesteigert, die aus einem sehr flachen Winkel betrachtet werden.

• ►  Stellen Sie sicher, dass in der Systemsteuerung Ihres Computers in den Einstellungen des Treibers Ihrer Grafikkarte unter Anisotrope Filterung entweder die Option anwendungsgesteuert oder Anwendungseinstellungen verwenden ausgewählt ist.

Dem Streckenverlauf folgend

Folgend: im 3D-Modus:

•  Ist die Option ausgewählt, wird die Textur auf den Strecken dieses Darstellungstyps entlang der Mittellinie der Strecke angeordnet. Dies ist beispielsweise für eine Beschriftung auf der Straße sinnvoll.
•  Ist die Option nicht ausgewählt, ist die Ausrichtung der Textur für alle Strecken unabhängig von deren Verlauf gleich. Dadurch sind bei überlappenden Strecken und überlappenden Verbindungsstrecken keine Kanten sichtbar.

Mipmapping

• Wenn im Fenster Darstellungstyp die Option Mipmapping An ausgewählt ist, ist in der Attributliste Kein Mipmapping deaktiviert : Die Textur wird in der Entfernung weniger scharf dargestellt. Das Mipmapping bewirkt beispielsweise, dass Asphalt ohne Markierungen realistischer dargestellt wird.
• Wenn im Fenster Darstellungstyp die Option Mipmapping Aus ausgewählt ist, ist in der Attributliste Kein Mipmapping ausgewählt : Die Textur wird auch in größerer Entfernung vom Betrachter mit maximaler Auflösung dargestellt, weil kein Mipmapping wirkt. Dies ist beispielsweise für die Beschriftung auf einer Straße sinnvoll, damit diese lesbar bleibt.

Oberflächen für Einfärbung / Texturierung

• Gleiche Farbe / Textur für alle: Seitliche Flächen werden in der Textur der Oberseite dargestellt.
• Farbe / Textur nur für Oberseite (Standardfarbe für Seiten): Seitliche Flächen werden in der Füllfarbe der Oberseite dargestellt. Dies gilt auch, wenn eine Textur ausgewählt ist.
• Schatt : Ist die Option ausgewählt, werden seitliche Flächen schattiert.

Eisenbahngleise

Gleis: Ist die Option ausgewählt, werden im 3D-Modus auf der Strecke Gleise angezeigt. Wenn Sie die Darstellung von Gleisen und Schwellen definieren möchten, klicken Sie auf die Schaltfläche Gleiseigenschaften.
