信号プログラムの編集

信号グループに基づく信号プログラムを使用すると、個々の信号グループや切り替え時間を個別に編集できます。これらの編集はグラフィックを使用してタイムテーブル内で行うことができます。テーブルの列や信号状態の表示タイプをショートカットメニューを使用して変更できます。

1.  信号コントローラーエディターを開きます (信号コントローラーエディターを開き使用)。

2.  ナビゲーターで、目的の信号コントローラーをダブルクリックします。

3.  ナビゲーターで、[Signal programs]-[信号プログラム] をダブルクリックします。

信号プログラムリストが開きます。

4.  目的のエントリをクリックします。

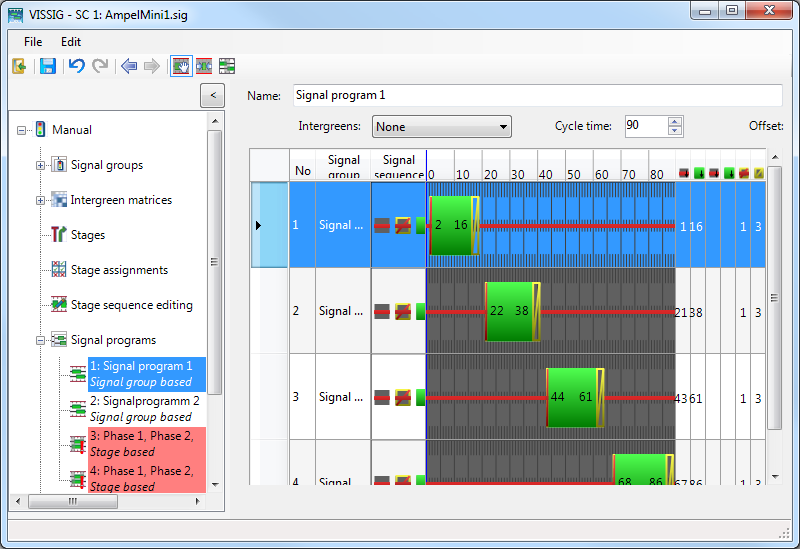

信号プログラムが表示されます。

ショートカットメニューの機能

5.  選択するエントリーを右クリックします。

6.  必要な変更を加えます。

[Element]-[エレメント] [Description]-[説明]
[Export]-[エクスポート] Vissigからは、ステージシーケンス、信号プログラム、ステージ間をグラフィックファイルとしてエクスポートできます ( 信号コントローラーエディターからのデータのエクスポート)。
[Display]-[表示]

信号プログラムの表示：

  • クラシック
  • 3Dチューブ
  • 3Dボックス
[Resize automatically]-[自動的にサイズを変更] ウィンドウサイズを変更すると、行の高さは自動的に調整されます。
[Show entire signal program]-[信号プログラム全体を表示] 信号プログラムを再調整し、行の高さをウィンドウの高さに調整します

[Signal group based editing, stage based editing]-[信号グループベースの編集、ステージベースの編集]

 行を選択し、マウスのボタンを押しながら、可変期間の信号状態の開始地点や終了地点を移動します。また、ツールバーでは、編集モードを選択することもできます。
[Stretch/Compress]-[拡大/縮小] 行を選択し、マウスのボタンを押しながら、時間軸ラベルにある信号状態を拡張または縮小します。また、ツールバーでは、編集モードを選択することもできます。
[Extract interstage]-[ステージ間を抽出] Vissigのグラフィックビューでは、信号グループベースの信号プログラムに使用する、ステージ間を切り取ることができます。この機能を選択した後は、上のグラフの [Cycle Times]-[サイクル時間] 列内ではカーソルが十字に変わります。マウスを押したまま、抽出するエリアをドラッグします。選択したステージ間を編集するビューが開きます (ステージ間の編集)。また、ツールバーでは、編集モードを選択することもできます。
[Second green time]-[2番目の青信号時間]

信号グループベースの信号プログラムでのみ：追加の青信号時間を作成します。2番目の青信号時間（双投）は、ショートカットメニューからのみ作成できます。
[Time axis labeling absolute (offset considered)]-[時間軸ラベル絶対（オフセットを考慮）] 時間軸のラベリングは、0ではなく、設定されたオフセット時間から始まります。
[Edit columns…]-[列を編集...]

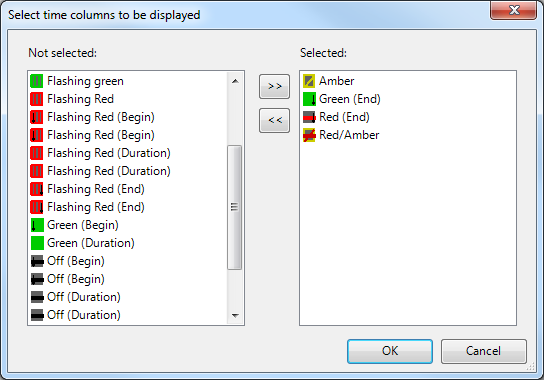

信号グループベースの信号プログラムでのみ：[Select time columns to be displayed]-[表示される時間列を選択] ウィンドウが開きます。設定はコンピューターのレジストリに保存され、ユーザーによっては変更されることもあります。

エントリーを選択し、矢印記号を使って列として表示したり、列を削除したりできます。

たとえば、黄色の時間はそれぞれの青信号時間の場合と同じになるため、固定期間の信号状態のテーブルエントリーに列が追加されます。1つのサイクル内に、異なる期間、開始時間、終了時間を指定できる2つの青信号時間を設定できるため、可変期間の信号状態のテーブルエントリーには二重の列が追加されます。

固定期間の信号状態のステージベースの信号プログラムの列は、選択しても表示されません。ステージベースの信号プログラムでは、変更できない信号グループの定義の固定期間が使用されます。

行の高さの変更

1.  目的の行をクリックします。

2.  カーソルを最初の灰色の列の2つの行の間の線に合わせます。

カーソルが両方向向きの矢印に変わります。

3.  マウスの左ボタンを押したまま、線を上または下にドラッグします。

ツールバーの機能

編集モードを選択できます。

[Symbol]-[記号] [Description]-[説明]

信号状態を編集

拡大/縮小

[Extract interstage]-[ステージ間を抽出]

グラフィック表示のフォーマットの定義

グラフィックを使用した切り替え時間の編集

1.    [Edit signal states]-[信号の状態を編集] アイコンをクリックします。

2.  目的のエントリをクリックします。

3.  カーソルを切り替え時間ビューの上に動かすと、次のいずれかのオプションを選択できます。

[View]-[表示]

[Description]-[説明]

マウスのボタンを押したまま、可変期間の信号状態を移動します。

信号グループベースの信号プログラムでのみ：マウスのボタンを押したまま、可変期間の信号状態の開始時間や終了時間をドラッグします。

固定期間の信号状態（移行状態）を直接移動することはできません。

ステージベースの信号プログラムでのみ：信号状態の移動中は、予約時間が緑色の背景で示されます。青信号の間隔の時間に違反すると、オレンジ色の背景で示されます。最小期間に違反すると、赤色の背景で示されます。青信号の間隔の時間の違反や最短期間の違反のある行の前には、 記号が表示されます。

時間軸のラベル内では、信号プログラム全体または信号プログラムのゼロ地点を移動できます。



注意: 選択したエリア内でカーソルを留めます。エリアからカーソルが外れると、移動がキャンセルされます。

現在編集している信号プログラムの移行状態の期間が、信号グループに定義されるデフォルトの期間と異なる場合は、その期間をテーブル内で個別に変更できます。たとえば、信号グループベースの信号プログラムで、悪天候のプログラムでは黄色の時間を大きくすることができます。

信号プログラムの拡大や縮小

1.    [Stretch/Compress]-[拡大/縮小] アイコンをクリックします。

2.  カーソルを時間軸ラベルの上に動かすと、次のいずれかのオプションを選択できます。

[View]-[表示]

[Description]-[説明]

信号プログラムの縮小：マウスのボタンを押したまま、カーソルを左にドラッグします。赤色でハイライト表示されたエリアが抽出されます。

信号プログラムの拡大：マウスのボタンを押したまま、時間軸ラベル内で、カーソルを右にドラッグします。緑色でハイライト表示されたエリアの期間が、このエリアの開始地点に挿入されます。

灰色の背景でハイライト表示されたエリア：[Compress/Stretch]-[縮小/拡大] を使用できません（最小期間の違反）。

3.  [Stretch/Compress]-[拡大/縮小] をキャンセルするには、時間軸ラベルの外側でマウスのボタンから指を離します。

[Extracting and saving interstage]-[ステージ間の抽出と保存]

信号グループベースの信号プログラムでのみ：

1.    [Extract interstage]-[ステージ間を抽出] アイコンをクリックします。

2.  マウスのボタンを押したまま、時間軸ラベル内で、カーソルを右にドラッグします。

[View]-[表示]

[Description]-[説明]

有効なステージ間：背景は緑色で表示されます。時間軸ラベル内でマウスのボタンから指を離すと、ステージ間の編集用のビューに自動的に切り替わり、このステージ間が保存されます。

ステージ間の開始ステージと終了ステージが存在しない場合は、抽出したステージ間にも開始ステージと終了ステージが作成されます。開始ステージと終了ステージを編集できます (ステージ間の編集)。

無効なステージ間：黄色のステージが完全にハイライト表示されていない場合は、背景は灰色で表示されます。ステージ間は保存できません。

1つの信号グループごとに1回のステータス変更：2番目の青信号時間を同時にハイライト表示すると、背景が灰色で表示されます。いずれのステージ間も保存できません。

3.  [Extract interstage]-[ステージ間を抽出] をキャンセルするには、時間軸ラベルの外側でマウスのボタンから指を離します。

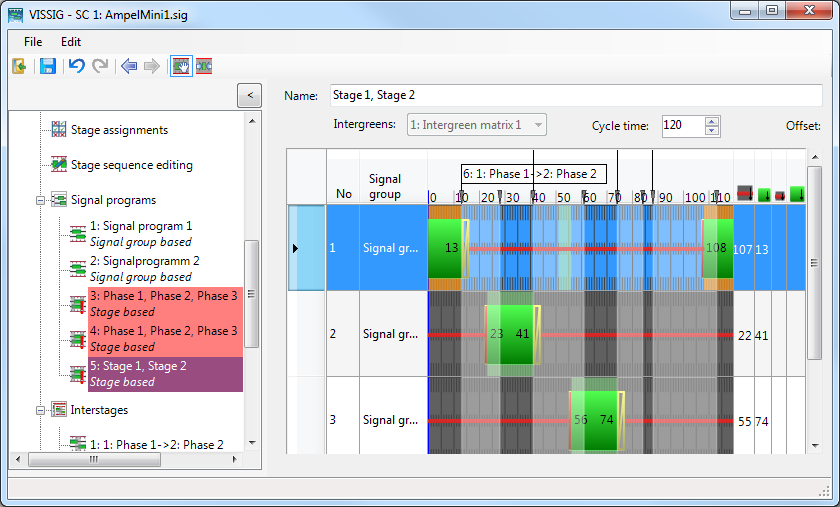

ステージベースの信号プログラムの編集

信号プログラム内でステージの位置を変更できます。

ステージベースの信号プログラムでは、

  • 各切り替え時間を個別に編集することはできません。
  • [Extract interstage]-[ステージ間を抽出]

1.  次の項目を確認します。

ツールバーで、[Stage based editing]-[ステージベースの編集] ボタンを有効にしておきます。

2.  必要な変更を加えます。

[View]-[表示]

[Description]-[説明]

ステージ間の開始マークや終了マークを移動します

ステージ間の名前を移動します

信号プログラム内でステージ間を移動しますこれは、期間が0秒よりも長いステージ間にのみ適用できます。

デフォルトで、ステージ間の移行状態の期間は、信号グループの定義のデフォルト値に設定されます。

3.  必要に応じて、個々のステージを縮小または拡大します。

信号プログラムのグラフィック表示へのズームイン

グラフィックで表された信号プログラムは特定のエリアを拡大できます。これにより、個々の切り替え時間をより詳細に編集できます（信号コントローラーサイクル = 10の場合に、切り替えポイントを1/10秒ごとにするなど）。

1.  目的のエントリーをクリックします。

行がハイライト表示されます。

2.  行のグラフィックエリアをクリックします。

カーソルが次の記号に変わります。

3.  時間範囲を拡大する場合は、行のグラフィックエリア内でスクロールホイールをクリックします。

4.  時間範囲をリセットし直す場合は、行のグラフィックエリア内でスクロールホイールを再度クリックします。
