ステージ間の編集
|
|
注意: アドオンモジュールVissigが必要です。 |
1. 信号コントローラーエディターを開きます (信号コントローラーエディターを開き使用)。
2. ナビゲーターで、目的の信号コントローラーをダブルクリックします。
3. ステージシーケンスがステージ間と合わせて定義されていることを確認します (ステージシーケンスの編集)。

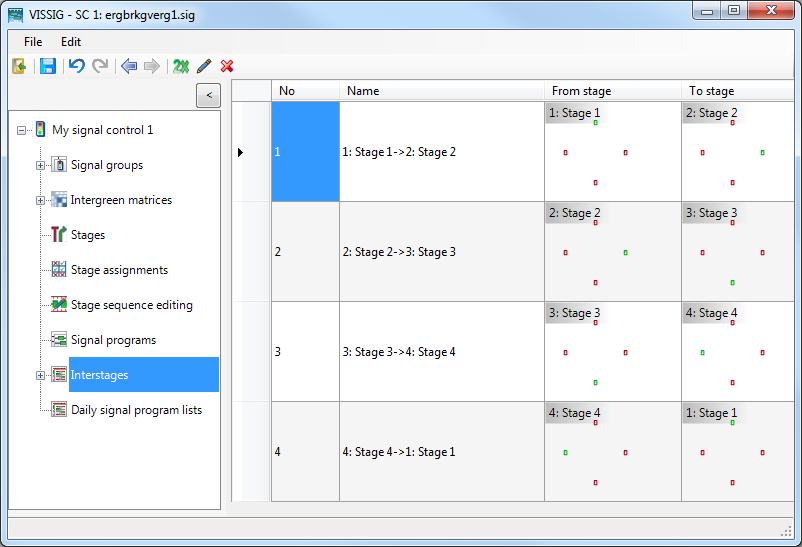

4. ナビゲーターで [Interstages]-[ステージ間] をクリックします。
ステージ間が表示されます。
5. 選択するエントリーを右クリックします。
6. ショートカットメニューで、目的のエントリーをクリックします。
| [Element]-[エレメント] | [Description]-[説明] |
|---|---|
| [Duplicate]-[複製] | ステージ間をコピーし、新規の番号で挿入します |
| [Edit]-[編集] | 選択したステージ間のデータを変更します |
| [Delete]-[削除] | 選択したステージ間を削除します |
| [Export]-[エクスポート] | 選択したステージ間のグラフィックをエクスポートします |
7. ステージ間を編集します。
| [Element]-[エレメント] | [Description]-[説明] |
|---|---|
| [No.]-[番号] | ステージ間の番号 |
| [Name]-[名前] | ステージ間の名前名前は、ナビゲーターの [Stage sequence editing]-[ステージ シーケンスの編集] のステージのシーケンスからとられます (ステージシーケンスの編集)。 |
| [From stage]-｛開始ステージ] | ステージ間のソースステージ |
| [To stage]-[終了ステージ] | ステージ間のターゲットステージ |
| [Recalculate]-[再計算] | ステージの変更後、ステージのシーケンスを再計算し、表示を更新します。 |
8. ステージ間を編集するには、ステージ間の [No.]-[番号] と [Name]-[名前] のある行をダブルクリックします。
切り替え時間の編集は、信号グループベースの信号プログラムの編集と同様に行われます (信号プログラムの編集)。
ステージ間のショートカットメニューの機能
1. グラフィックの右のパネルを右クリックします。
ショートカットメニューが開きます。
2. 必要な変更を加えます。
| [Element]-[エレメント] | [Description]-[説明] |
|---|---|
| [Export]-[エクスポート] | ステージ間をグラフィックファイルとして保存します ( 信号コントローラーエディターからのデータのエクスポート)。 |
| [Appearance]-[外観] |
表示の選択：
|
| [Resize automatically]-[自動的にサイズを変更] | ウィンドウサイズを変更すると、行の高さは自動的に調整されます。 |
| [Show entire signal program]-[信号プログラム全体を表示] | 信号プログラムを再調整し、ウィンドウの高さにあわせて行の高さを調整します。 |
|
|
注意: メニュー [File]-[ファイル] > [Export]-[エクスポート] > [PUA] で、ステージ間をPUAフォーマットでエクスポートできます。このフォーマットは、VAP制御手順などで必要です。 |

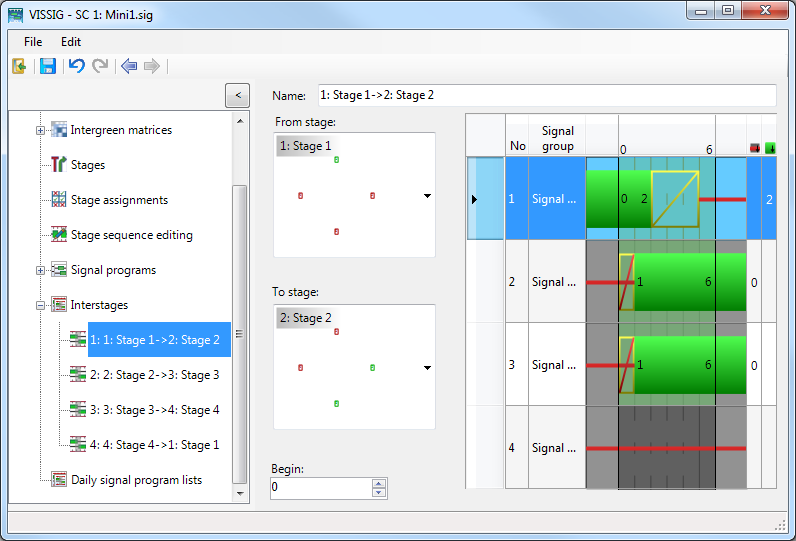

選択したステージ間の属性の編集
1. 目的のステージ間を選択します。
2. [From stage]-[開始ステージ] と [To stage]-[終了ステージ] の2つのエリアで、必要な設定を行います。
3. ステージにカーソルを合わせると、指定できるソースステージとターゲットステージが、リストボックス内でカラー表示されます。別のソースステージまたはターゲットステージを選択すると、ステージ間の再計算が自動的に開始されます。
|
|
青色の背景：選択されたステージを示します。 |
|
|
紫色の背景：赤い背景が選択されたステージ間。選択により、ステージ間が自動的に再計算されます。 |
|
|
白色の背景：この選択では、ステージ間の自動的な再計算が行われません。 |
|
|
赤色の背景：このステージ間に適さないステージを示します。選択により、ステージ間が自動的に再計算されます。最初の状態（出発地ステージ）と目的の状態（目的地ステージ）に対してステージ間が計算されます。別の最初の状態または目的の状態を選択した場合は、ステージ間を再定義する必要があります。 |
|
|
白色の背景：この選択では、ステージ間の自動的な再計算が行われません。 黒色のライン：ステージは関係ありません。 |
4. 信号グループの目的のステージエリアをダブルクリックします。
ステージ内のこの信号グループの状態が切り替わります。ステージ間が自動的に再計算されます。
次の手順で、初期状態を左へ（[begin]-[開始] < 0）、目的の状態を右へ（[end]-[終了] > ステージ間の期間）移動することができます。最初の状態がステージ間の中で変化するまで、初期状態を右へ動かすことができます。最終状態がステージ間の中で変化するまで、目的の状態を左へ動かすことができます。切り替えポイントは移動されません。
5. [Begin]-[開始] フィールドで、ステージ間の始まりの目的の値を選択します。
6. [End]-[終了] フィールドで、ステージ間の終わりの目的の値を選択します。
最も長い移行状態（黄/赤-黄）の間に対してのみ、省略が可能です。
|
|
注意: ソースステージまたはターゲットステージの信号グループの状態が、ステージ間の再計算に関係ない場合は、この信号グループの信号切り替えは発生しません。関連するステージ内と同様に、ステージ間でも同じ信号設定状態が表示されます。信号グループの状態がソースステージにもターゲットステージにも関係ない場合、信号設定状態はステージ間でも「関係なし」として表示されます。 |
