ステージシーケンスの編集

注意: アドオンモジュールVissigが必要です。

定義されたステージからステージシーケンスを形成し、ステージ間を作成できます。

1.  信号コントローラーエディターを開きます (信号コントローラーエディターを開き使用)。

2.  ナビゲーターで、目的の信号コントローラーをダブルクリックします。

3.  ナビゲーターで、[Stage sequence editing]-[ステージシーケンス編集] をクリックします。

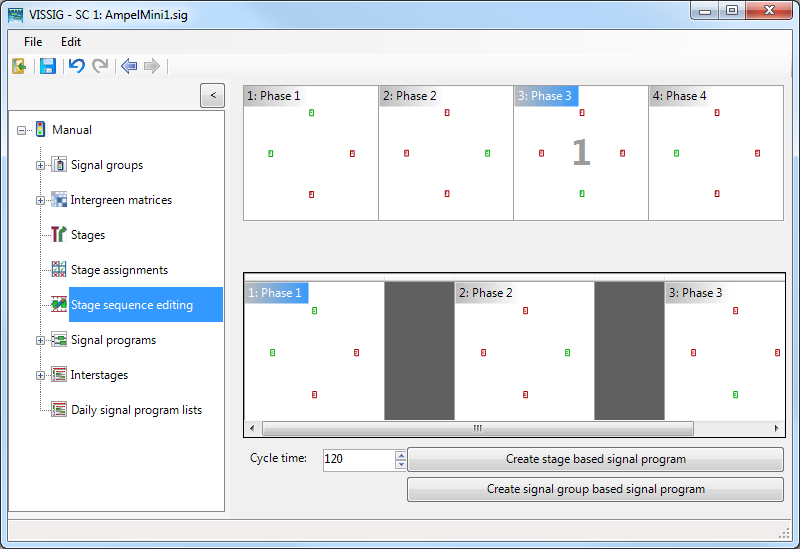

上側のペインに既存のステージが表示されます。現在選択されているステージシーケンスが下側のペインに表示されます。

上側のペインで、個々のステージ間とステージシーケンスを定義します。

ひとこと: 水平区切りを使用して、上下のペインの比率を変更できます。

ステージ間の定義

1.  [From]-[開始]ステージをクリックします。

[From]-[開始]ステージにマークが付きます。

2.  [Ctrl] キーを押しながら、終了ステージをクリックします。

これらのステージはそれぞれ、「1」、「2」と呼ばれます。

3.  ウィンドウ内を右クリックします。

4.  ショートカットメニューから、[Create an interstage]-[ステージ間を作成] をクリックします。

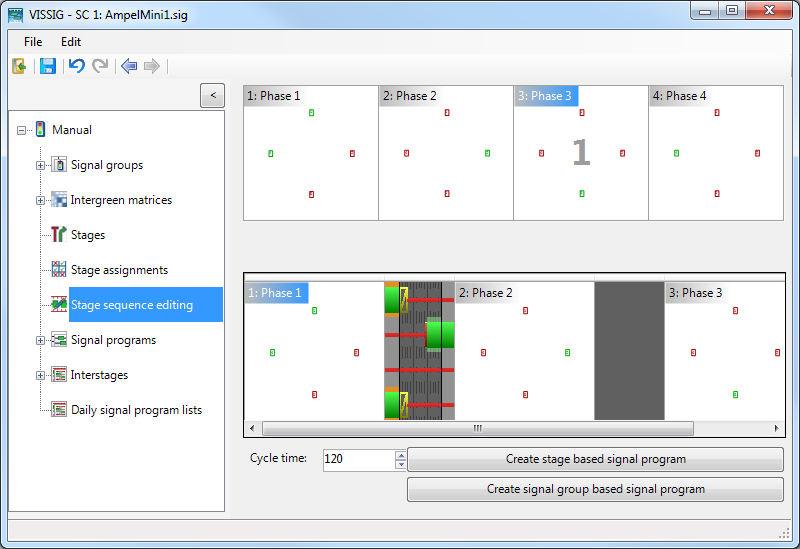

ステージ間が作成され、グラフィック表示されます。

	ひとこと: 2つのステージの間の、最短期間のあるステージ間と最短期間を持たないステージ間など、複数のステージ間を定義できます。
	注意:   Vissigでは、ステージ間の信号グループを最大で一度切り替えることができます。信号グループは、[Free]-[空き] から [Blocked]-[ブロック] へ、または [Blocked]-[ブロック] から [Free]-[空き] へ切り替えることができます。 信号グループが2度切り替えられるステージ間をモデリングする場合、Vissigでは、1つの擬似ステージと2つのステージ間を定義し、1つを擬似ステージの直前に、もう一方を擬似ステージの後に置く必要があります。

ステージシーケンスの定義

上側のペインでは、信号プログラムの計算用にステージシーケンスを定義できます。

1.  [Ctrl] キーを押しながら、目的の状態のシーケンスをクリックします。

2.  ウィンドウ内を右クリックします。

3.   ショートカットメニューで、 [Create sequence]-[シーケンスを作成]をクリックします。

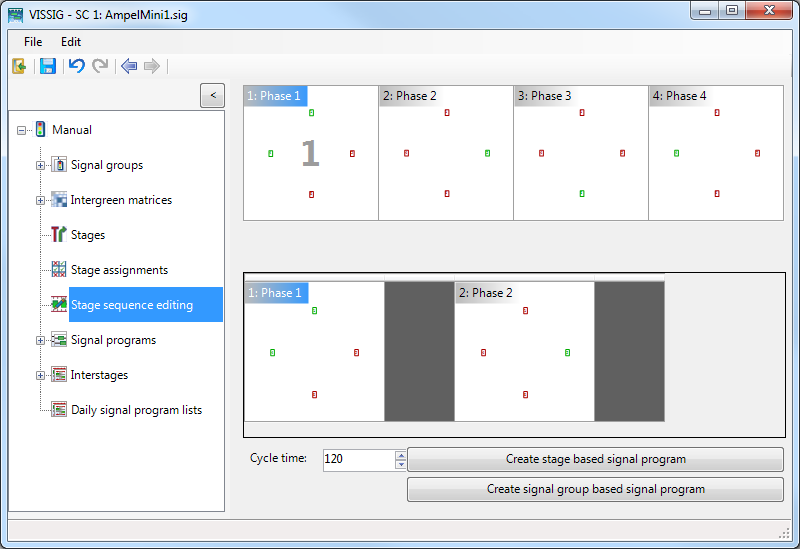

新しいステージシーケンスが下側のビューに表示されます。

4.  追加のステージを定義済みのステージシーケンスに追加するには、個々のステージをマークし、ショートカットメニューで [Add to sequence]-[シーケンスに追加] を選択するか、ステージをダブルクリックします。

ステージとステージシーケンスの削除

• ►  ステージシーケンスから選択したステージを削除するには、ショートカットメニューの [Remove stage]-[ステージを削除]をクリックします。
• ►  ステージシーケンス全体を削除するには、ショートカットメニューの [Clear sequence]-[シーケンスをクリア]をクリックします。

ステージシーケンスのグラフィックファイルとしてのエクスポート

1.   メニューで、[Edit]-[編集] > [Options]-[オプション]、[Export]-[エクスポート] タブを選択します。

2.  グラフィックのフォーマット化のための設定を行います。

3.   ショートカットメニューの [Export]-[エクスポート]をクリックします。

固定サイクル時間の信号プログラムの作成

ステージシーケンスから次の機能を使用して固定サイクル時間の信号プログラムを作成できます。

• ►  [Cycle time]-[サイクル時間] フィールドにサイクル期間を秒数で入力します。
• ►  [Create stage based signal program]-[ステージベースの信号プログラムを作成] ボタンをクリックします。

予め定義されたサイクル期間を持つステージベースの信号プログラムが計算されます。信号プログラムの編集ビューが開き、信号プログラムをさらに処理することができます。

• ►  [Create signal group based signal program]-[信号グループベースの信号プログラムを作成] ボタンをクリックします。

予め定義されたサイクル期間を持つ信号グループベースの信号プログラムが計算されます。信号プログラムの編集ビューが開き、信号プログラムをさらに処理することができます。

ステージ間の手動での定義

信号プログラムを計算するために使用するステージ間を手動で定義することができます。

1.  目的の2つのステージの間にあるグレーのエリアを右クリックします。

2.  ショートカットメニューで、 [Interstages]-[ステージ間] > [Create]-[作成] または既存のステージ間をクリックします。

ステージ間が手動で選択されていない場合、ステージシーケンスのそれぞれのステージの変更に対して適切なステージ間がすでに存在しているかどうかをシステムがチェックします。

• 適切なステージ間が存在する場合は、最初の適切なステージ間が計算に使用されます。
• 適切なステージ間が存在しない場合は、新たなステージ間が作成されます。新たなステージ間が、ステージベースの信号プログラムに対して保存されます。

信号プログラムの計算後、信号グループベースの信号プログラムに対する信号間が再度削除されます。

ステージ間の編集

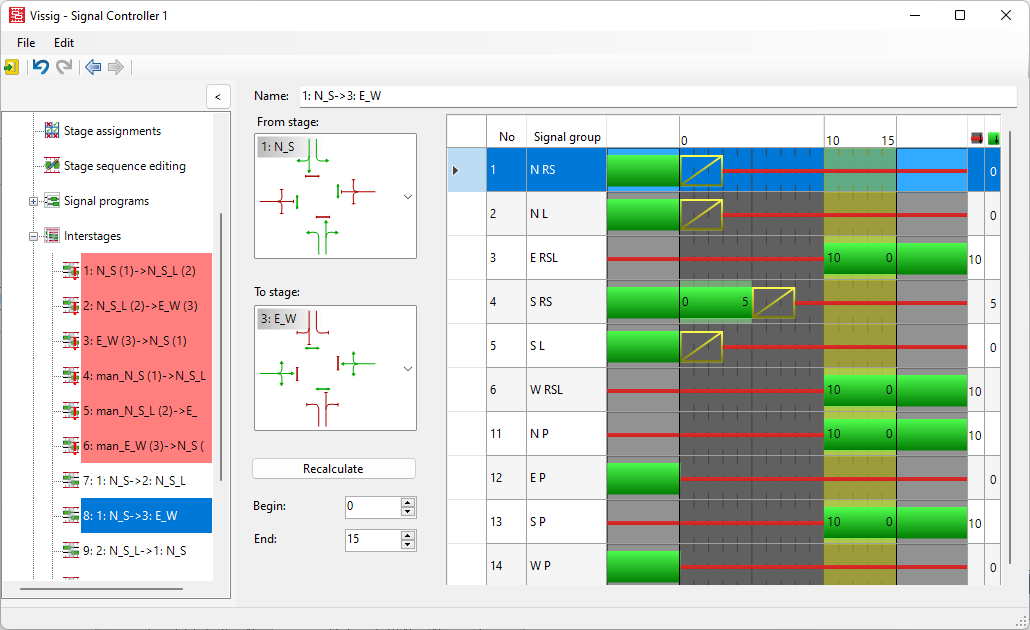

1.  ステージ間をダブルクリックします。

ステージ間を編集するビューが開きます。

2.  必要な変更を加えます。

3.   ボタンをクリックします。

[Stage sequence editing]-[ステージシーケンス編集] ウィンドウが開きます。

4.    [Save]-[保存] ボタンをクリックします。
