信号コントローラーエディターからのデータのエクスポート

次のデータをエクスポートできます。

  • グラフィックファイル
  • ステージのシーケンス
  • 信号プログラム
  • ステージ間
  • *.puaファイル
  • *.sig ファイル
  • Microsoft™ Excel™へのエクスポートは、Vissigのみを使用
  • Microsoft™ Word™のグラフィックファイルを含む

グラフィックファイルのエクスポート

ステージシーケンス、信号プログラム、ステージ間をグラフィックファイルとしてエクスポートできます。信号コントローラーエディターでグラフィックをフォーマットできます。[Edit]-[編集] メニューから、[Options]-[オプション] をクリックします。[Export]-[エクスポート] タブをクリックします。

次のファイルフォーマットをエクスポートできます。

  • *.bmp
  • *.gif
  • *.jpg
  • *.png
  • *.svg
  • *.tif

ステージのシーケンスのエクスポート

ステージのシーケンスのグラフィック表示をエクスポートできます。

1.  ステージのシーケンスを生成します (ステージシーケンスの編集)。

2.  [Stage sequence editing]-[ステージのシーケンスの編集] エリアの下の部分を右クリックします。

3.  ショートカットメニューで、[Export]-[エクスポート]をクリックします。

[Save as]-[名前を付けて保存] ウィンドウが開きます。

4.  目的のディレクトリを選択します。

5.  グラフィックファイルの [File name]-[ファイル名] を指定します。

6.  [File type]-[ファイルタイプ] を選択します。

7.  [Save]-[保存] をクリックします。

信号プログラムのエクスポート

1.  ナビゲーターで、[Signal programs]-[信号プログラム] を選択します。

2.   リスト内のプログラムを選択します。

3.  右クリックします。

4.  ショートカットメニューで、[Export]-[エクスポート]をクリックします。

[Save as]-[名前を付けて保存] ウィンドウが開きます。

5.  目的のディレクトリを選択します。

6.  グラフィックファイルの [File name]-[ファイル名] を指定します。

7.  [File type]-[ファイルタイプ] を選択します。

8.  [Save]-[保存] をクリックします。

ステージ間のエクスポート

1.  ナビゲーターで [Interstages]-[ステージ間] を選択し、リストでステージ間を選択します。

2.  右クリックします。

ショートカットメニューが開きます。

3.  ショートカットメニューで、[Export]-[エクスポート]をクリックします。

[Save as]-[名前を付けて保存] ウィンドウが開きます。

4.  目的のディレクトリを選択します。

5.  グラフィックファイルの [File name]-[ファイル名] を指定します。

6.  [File type]-[ファイルタイプ] を選択します。

7.  [Save]-[保存] をクリックします。

*.puaファイルのエクスポート

注意: アドオンモジュールVissigが必要です。

*.puaファイルは、Vissigの出力ファイルであり、VAP制御ロジック用の入力ファイルです。ステージ間は、*.puaファイルフォーマットでエクスポートできます。

1.  [File]-[ファイル] メニューの [Export]-[エクスポート] > [PUA]をクリックします。

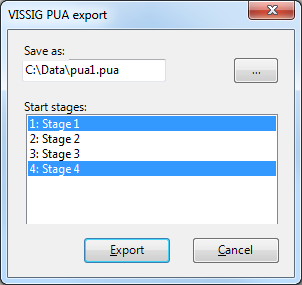

[VISSIG PUA export]-[VISSIG PUAエクスポート] ウィンドウが開きます。

注意: *.puaファイルフォーマットの規則に対応していない設定は、[Export]-[エクスポート] ウィンドウに表示されます。たとえば、信号グループのファイル名にあるスペースなどがこれに該当します。規則に従って、修正が行われます。詳細は、[Export]-[エクスポート] ウィンドウに表示されます。[Export]-[エクスポート] ウィンドウを閉じると、エクスポートが続行されます。

2.  [VISSIG PUA export]-[VISSIG PUAエクスポート] ウィンドウで、[Save as]-[名前を付けて保存] の隣にあるボタン をクリックします。

[Save as]-[名前を付けて保存] ウィンドウが開きます。

3.  目的のディレクトリを選択します。

4.  ファイル名を指定します。

5.  [Save]-[保存] をクリックします。

6.  [VISSIG PUA export]-[VISSIG PUAエクスポート] ウィンドウで、[Start stages]-[開始ステージ] を選択します。

7.  [Export]-[エクスポート] をクリックします。

*.puaファイルが生成され、選択したディレクトリに保存されます。

*.puaファイルのエクスポート

注意: アドオンモジュールVissigが必要です。

*.sig ファイルは2022年以前のバージョンの Vissig 構成ファイルです。

1.  [File]-[ファイル] メニューの [Export]-[エクスポート] > [SIG]をクリックします。

ウィンドウが開きます。

2.  目的のディレクトリを選択します。

3.  ファイルの名前 *.sigを入力します。

4.  [Save]-[保存] をクリックします。

Vissigは *.sig ファイルを表示します。

5.  設定をチェックします。

6.    [Save data and go back to]-[データを保存して次に戻る] Vissimをクリックします。

Microsoft™ Excel™へのエクスポート（Vissigのみ）

固定時間コントローラーに関するすべての情報をExcelワークブックにエクスポートすることができます。

1.  [File]-[ファイル] メニューの [Export]-[エクスポート] > [Excel workbook]-[Excelワークブック]をクリックします。

[Save as]-[名前を付けて保存] ウィンドウが開きます。

2.  目的のディレクトリを選択します。

3.  Excelファイルの [File name]-[ファイル名] を指定します。

4.  [Save]-[保存] をクリックします。

注意: Excelファイルは、Microsoft™ Excel™ 2007のフォーマットである*.xlsxファイルとして保存されます。このファイルは、Microsoft™ Excel™ 2003でも開くことができますが、そのためには古いフォーマットに変換する必要があります。この場合は、Microsoft Office互換機能パックをインストールする必要があります。これは、Microsoft™ダウンロードセンター（www.microsoft.com）からダウンロードできます。



ひとこと: プログラムCalc（OpenOffice.org）でも*.xlsxファイルを開くことができます。Calcでファイルに変更を加える前に、ファイルを新しい名前のCalcフォーマットで保存してください。
