Применить дополнительный модуль VS-PLUS
|
|
Примечание: Вы должны располагать лицензией для дополнительного модуля. |
С промежутком в одну секунду Vissim вызывает для каждого ССУ собственную программу VS-PLUS. В названии программы номер после VSP указывает на номер версии.
Для каждого ССУ необходимо выбрать в Vissim файлы снабжения *.vce или *.PW1 для системы управления VS-PLUS. Эти файлы можно создавать с помощью интерфейса проектирования и снабжения visual VS-PLUS.
Для некоторых процедур управления файл снабжения должен быть сохранен в той же папке, что и файл *.inpx. Если же файл снабжения сохранен в папке, не соответствующей требованиям процедуры управления, это может привести к сбою программы. Файлы снабжения процедур управления «Фиксированное время/Vissig», VAP и RBC могут быть сохранены в любой папке, доступ к которой есть у Vissim. Для Vissim не обязательно сохранять файлы снабжения в определенной папке. С вопросами обращайтесь к производителю соответствующей процедуры управления.
|
Рекомендации: Информацию о версиях программы VS-PLUS можно получить у производителей VS-PLUS AG и Siemens AG. Информация о приложении (Применить дополнительный модуль Siemens VA (ТL / Siemens VS-PLUS)). |
1. Выберите в меню Управление ССУ > Светосигнальные устройства.
Откроется список Светосигнальные устройства.
По умолчанию можно редактировать список.
2. Нажмите правой кнопкой мыши на желаемую запись.
3. Выберите в контекстном меню запись Редактировать.

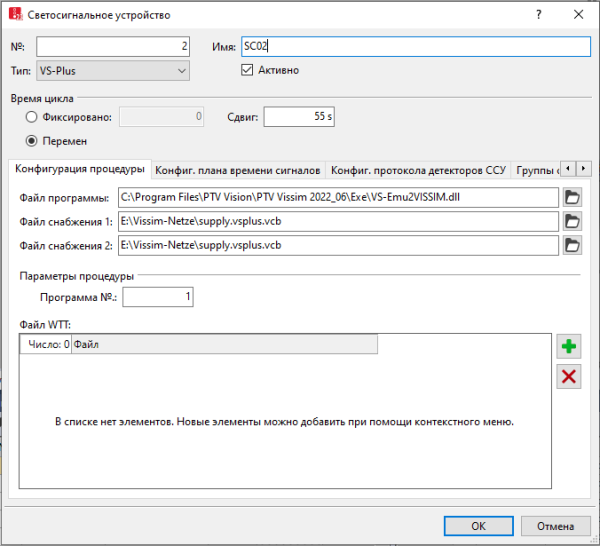

Откроется окно Светосигнальное устройство.
4. Выберите в поле Тип > VS-PLUS.
5. Убедитесь в том, что открыта вкладка Конфигурация процедуры.
6. Выполните желаемые настройки:
| Элемент | Описание |
|---|---|
| Файл программы |
ПрогФайл: файл версии VS-PLUS, с помощью которого должен регулироваться узел. При создании файлов снабжения с помощью Visual VS-PLUS в имитации и в применении на реальном приборе для регулирования всегда используйте идентичную версию VS-PLUS. |
|
Файл снабжения 1 Файл снабжения 2 |
ФайлСнаб1, ФайлСнаб2: файл интерфейса и файл параметров. Файлы должны быть сохранены в той же папке, что и данные Vissim. Если снабжение VS-PLUS выполняется с помощью Visual VS-PLUS, то создается только один файл ввода VS-PLUS *.vce. Введите название файла в поле Файл снабжения 1.
|
| Параметры процедуры | №Прог (номер программы): сигнальная программа, которая должна быть смоделирована. Переключение программы возможно, если цикл имитации находится в пошаговом режиме. Если подтвердить новый номер сигнальной программы с помощью ОК, переключение запускается в следующую секунду имитации. |
| Файлы WTT |
WTTфайл: таблицы значений и типов содержат типы данных из логики управления, которые должны отображаться в протоколе ССУ/детекторов или в окне План времени сигналов, а также тип отображения. Если управление состоит из нескольких модулей, необходимо ввести для каждого модуля соответствующий файл *.wtt.
|
: выбор WTT-файла.
: удаление WTT-файла из списка.Вышестоящая тема:
Применить процедуры управления ССУ
Информация о редактировании:
Определить ССУ и процедуры управления ССУ
Изменить процедуру управления для типа ССУ
Показать лицензированные процедуры управления ССУ
Определить группы сигналов для Siemens VA, TRENDS, VAP, VS-Plus
