Применение типа ССУ "Фиксированное время"

С помощью типа ССУ Фиксированное время можно определить ССУ с фиксированным временем. План сигналов редактируется с помощью графического редактора ССУ. В зависимости от лицензии Vissim, в редакторе ССУ Vissig имеются дополнительные функции, отличающиеся от стандартной версии Vissim (Открыть и применить редактор ССУ).

Данные снабжения сохраняются в атрибуте Внутренние файлы снабжения светосигнального устройства. Если открывать файл *.inpx в версии Vissim до 2022 года, который ссылается на файл *.sig, Vissim считывает данные снабжения из этого файла и конвертирует данные. Как только вы сохраните файл *.inpx, в нем будут сохранены и данные снабжения. Можно удалить файл *.sig.

В случае фиксированного времени циклаVissig устанавливает текущую секунду цикла.

• Первый цикл запускается в Vissim в 00:00:00. При запуске имитации секунда цикла определяется исходя из данного значения.
• Если время старта в параметрах имитации равно 00:00:00, то цикл и имитация запускаются одновременно.
• Если время старта в параметрах имитации не установлено на 00:00:00, текущая секунда цикла при запуске имитации может иметь значение, отличное от 0, так как первый цикл начался в 00:00:00.

1.  Выберите в меню Управление ССУ > Светосигнальные устройства.

Откроется список Светосигнальные устройства.

2.  Нажмите правой кнопкой мыши на желаемую запись.

3.  Выберите в контекстном меню запись Редактировать.

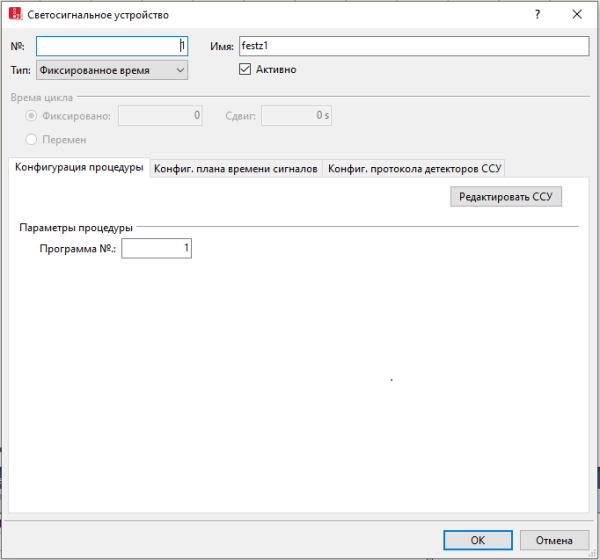

Откроется окно Светосигнальное устройство.

4.  Выберите в поле Тип > Фиксированное время.

Примечание:   Область Время цикла неактивна, невозможно изменить базовые атрибуты Время цикла и Сдвиг светосигнальных устройств с фиксированным временем в окне Светосигнальное устройство. Если необходимо изменить эти атрибуты, нажмите кнопку Редактировать ССУ и выберите в навигаторе Сигнальные программы. В таблице можно редактировать параметры Время цикла, Сдвиг и Точка переключения (Открыть и применить редактор ССУ). Текущая секунда цикла (установленная Vissim при фиксированном времени цикла) вычисляется, исходя из старта первого цикла в полночь. Не играет роли, если время старта установлено на 00:00:00.

5.  Убедитесь в том, что открыта вкладка Конфигурация процедуры.

6.  Выполните желаемые настройки:

Элемент	Описание
Ном.программы:	№Прог: сигнальная программа или сигнальный суточный график, который должен быть смоделирован (Определение и редактирование суточных графиков). Переключение программы возможно, если цикл имитации находится в пошаговом режиме. Если подтвердить новый номер сигнальной программы с помощью ОК, переключение запустится в следующую секунду имитации.
Кнопка Редактировать ССУ.	Откроется редактор сигнальной программы (Открыть и применить редактор ССУ). Группы сигналов необходимо создавать и удалять в редакторе ССУ. Изменения номера канала существующих групп сигналов распознаются в Vissim и оптимизируются в относящихся к ним светофорах. Примечание: Частота переключения ССУ загружается из внешних данных ССУ. Внутри частота переключения ССУ является наименьшим целочисленным кратным всех частот переключений ССУ. Значение не может быть > 10, так как Vissim допускает максимально десять шагов имитации в секунду.

Процедура управления использует также следующие файлы:

Элемент	Описание
Файл программы	ПрогФайл: файл с логикой управления, по умолчанию VISSIG_controller.dll.
DLL диалогового окна	GUIфайл: имя файла интерфейса снабжения, по умолчанию VISSIG_GUI.DLL.
Файл снабжения 1	ФайлСнаб1: файл конфигурации, по умолчанию vissig.config. Примечание: Если файлы снабжения сохранены в папке VissimExe, то они загружаются автоматически.
Файлы WTT	WTTфайл: таблицы значений и типов содержат типы данных из логики управления и тип их отображения в протоколе ССУ/детекторов или в окне План времени сигналов. По умолчанию VISSIG.wtt.
