Применение дополнительного модуля SCOOT

Примечание: Вы должны располагать лицензией для дополнительного модуля.

Процедура управления использует также следующие файлы:

• SCOOT_LOGIC.dll
• SCOOT_GUI.dll
• Программа PCScoot компании Siemens assets.new.siemens.com.

Для некоторых процедур управления файл снабжения должен быть сохранен в той же папке, что и файл *.inpx. Если же файл снабжения сохранен в папке, не соответствующей требованиям процедуры управления, это может привести к сбою программы. Файлы снабжения процедур управления «Фиксированное время/Vissig», VAP и RBC могут быть сохранены в любой папке, доступ к которой есть у Vissim. Для Vissim не обязательно сохранять файлы снабжения в определенной папке. С вопросами обращайтесь к производителю соответствующей процедуры управления.

1.  Выберите в меню Управление ССУ > Светосигнальные устройства.

Откроется список Светосигнальные устройства.

По умолчанию можно редактировать список.

2.  Нажмите правой кнопкой мыши на желаемую запись.

3.  Выберите в контекстном меню запись Редактировать.

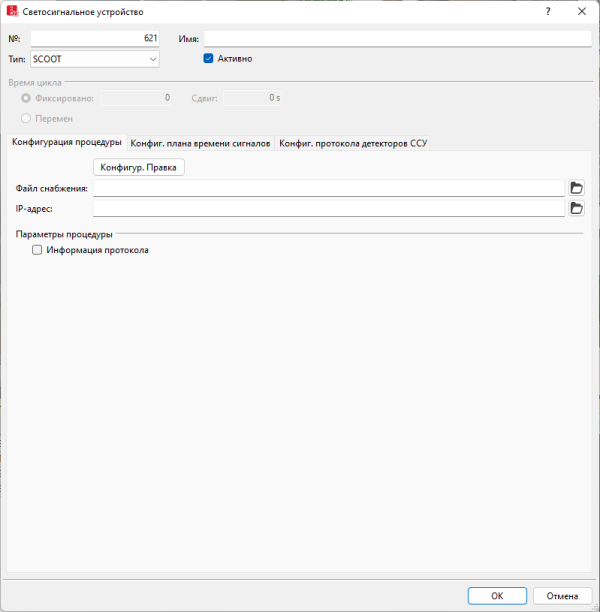

Откроется окно Светосигнальное устройство.

4.  Выберите в поле Тип > SCOOT.

5.  Выполните желаемые настройки:

Элемент	Описание
Файл снабжения	ФайлСнаб: файл снабжения.
IP-адрес	Файл снабжения светосигнальных устройств с фиксированным временем *.sig.
Параметры процедуры	Информация протокола: . Если эта опция выбрана, то данные сохраняются в файл журнала для взаимодействия с UTC. Информация об устранении ошибки Log-инфо

Процедура управления использует также следующие файлы:

Элемент	Описание
Файл программы	ПрогФайл: файл SCOOT_logic.dll. Программный файл логики регулирования, с помощью которого должен регулироваться узел. Предоставляется в соответствии с вашей 64-разрядной лицензией в 64-разрядной версии.
DLL диалогового окна	GUIфайл: файл SCOOT_gui.dll. Предоставляется в соответствии с вашей 64-разрядной лицензией в 64-разрядной версии.
Файлы WTT	WTTфайл: таблицы значений и типов. Содержат типы данных из логики управления, которые должны отображаться в параметре Протокол ССУ/детекторов или в окне План времени сигналов, а также тип отображения.
