Применение дополнительного модуля Ring Barrier Controller RBC

Примечания:   У вас должна иметься лицензия для дополнительного модуля. При отсутствии лицензии для RBC группы сигналов от схем управления RBC отображаются в редакторе сети красным цветом.

Процедура регулирования Ring Barrier Controller (Кольцевой барьерный контроллер) находит применение в Северной Америке и заменила NEMA.

Примечание: При считывании файла сети с регулированием типа NEMA эти регулирования автоматически конвертируются в регулирования типа RBC.

Внешний тип ССУ Кольцевой барьерный контроллер имеет в Vissim собственный графический интерфейс пользователя и дополнительные функции.

Настройки сохраняются в Vissim в виде внешнего файла с расширением *.rbc.

Определение кольцевого барьерного контроллера

1.  Выберите в меню Управление ССУ > Светосигнальные устройства.

Откроется список Светосигнальные устройства.

По умолчанию можно редактировать список.

2.  Нажмите правой кнопкой мыши на желаемую запись.

3.  Выберите в контекстном меню запись Редактировать.

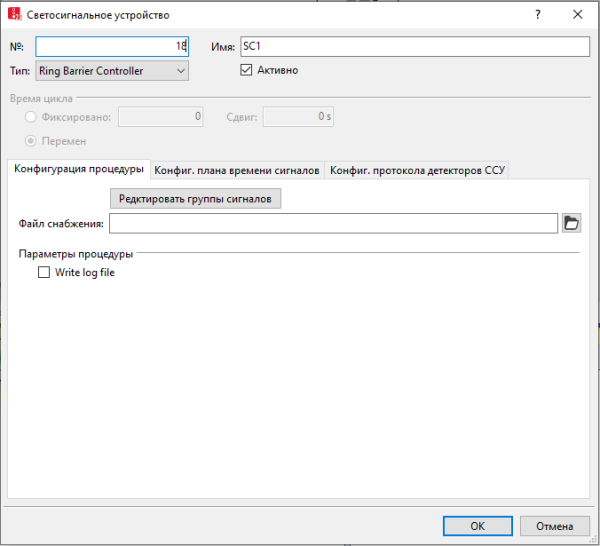

Откроется окно Светосигнальное устройство.

4.  Выберите в поле Тип > Кольцевой барьерный контроллер.

5.  Выберите в поле Файл снабжения нужный файл. По умолчанию начиная с версии Vissim 2022 это файл *.prbc.

Процедура управления использует также следующие файлы:

Элемент	Описание
Файл программы	ПрогФайл: файл rbc_controller.dll: файл программы логики управления начиная с версии Vissim 2022, с помощью которой должен регулироваться узел. Предоставляется в 64-разрядной версии в соответствии с вашей 64-разрядной лицензией. Файл по умолчанию сохранен в папке Vissim Exe. Файл поддерживает текущую конфигурацию и базовые функции координации.
DLL диалогового окна	GUIфайл: файл rbc.dll: предоставляется в соответствии с 64-разрядной лицензией в 64-разрядной версии. Файл по умолчанию сохранен в папке Vissim Exe.
Файлы WTT	WTTфайл: таблицы значений и типов содержат типы данных из логики управления, которые должны отображаться в протоколе ССУ/детекторов или в окне План времени сигналов, а также тип отображения. Если схема управления состоит из нескольких модулей ТL, то для каждого модуля необходимо ввести соответствующий файл *.wtt. Файл по умолчанию сохранен в папке Vissim ..\Exe.

6.  Нажмите Редактировать группы сигналов.

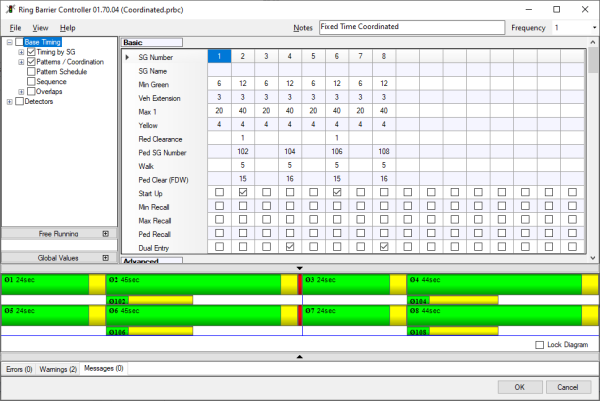

Откроется окно Кольцевой барьерный контроллер.

Конвертация кольцевого барьерного контроллера из предыдущих версий

Начиная с версии Vissim 2022 Vissim сохраняет файл снабжения в файле *.prbc, а не во внешних файлах снабжения. Если вы открываете файл *.inpx из предыдущей версии, в которой определен контроллер RBC, можно конвертировать его в актуальный формат.

1.  Выберите в меню Управление ССУ > Светосигнальные устройства.

Откроется список Светосигнальные устройства.

2.  Щелкните левой кнопкой мыши по нужному ССУ типа Кольцевой барьерный контроллер (старый).

3.  Выберите в контекстном меню Конвертировать RBC (уст.) в RBC.

Vissim сохраняет файл снабжения в файле *.prbc.

Конвертация актуального кольцевого барьерного контроллера для предыдущих версий

Кольцевой барьерный контроллер в актуальном формате (*.prbc) можно конвертировать для применения в версии Vissim до Vissim 2022 в старый формат (*.rbc).

1.  Выберите в меню Управление ССУ > Светосигнальные устройства.

Откроется список Светосигнальные устройства.

2.  Щелкните левой кнопкой мыши по нужному ССУ типа Кольцевой барьерный контроллер.

3.  Выберите в контекстном меню Конвертировать RBC в RBC (уст.).

Vissim сохраняет файл снабжения в файле *.rbc.
