Применить дополнительный модуль Siemens VA (ТL / Siemens VS-PLUS)
|
|
Примечание: Вы должны располагать лицензией для дополнительного модуля. |
С промежутком в одну секунду Vissim вызывает для каждого ССУ собственную программу регулирования. Для управления каждым ССУ выберите файлы снабжения PW1.
Для некоторых процедур управления файл снабжения должен быть сохранен в той же папке, что и файл *.inpx. Если же файл снабжения сохранен в папке, не соответствующей требованиям процедуры управления, это может привести к сбою программы. Файлы снабжения процедур управления «Фиксированное время/Vissig», VAP и RBC могут быть сохранены в любой папке, доступ к которой есть у Vissim. Для Vissim не обязательно сохранять файлы снабжения в определенной папке. С вопросами обращайтесь к производителю соответствующей процедуры управления.
1. Выберите в меню Управление ССУ > Светосигнальные устройства.
Откроется список Светосигнальные устройства.
По умолчанию можно редактировать список.
2. Нажмите правой кнопкой мыши на желаемую запись.
3. Выберите в контекстном меню запись Редактировать.

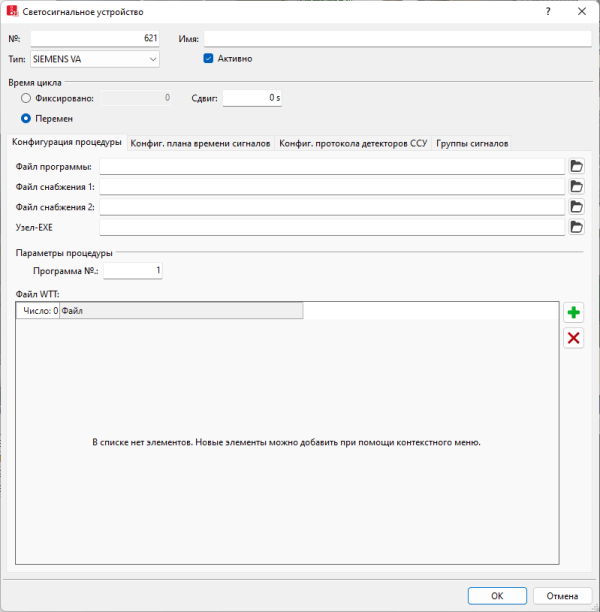

Откроется окно Светосигнальное устройство.
4. Выберите в поле Тип > Siemens VA.
5. Убедитесь в том, что открыта вкладка Конфигурация процедуры.
6. Выполните желаемые настройки:
| Элемент | Описание |
|---|---|
|
Файл программы |
ПрогФайл: файл *.dll: файл программы логики управления для новых схем управления Siemens, с помощью которых должен регулироваться узел. Кроме того, в поле Узел-EXE нужно выбрать файл *.exe. Файл *.exe: файл программы логики управления для более ранних схем управления Siemens, с помощью которых должен регулироваться узел. |
|
Файл снабжения 1, Файл снабжения 2 |
ФайлСнаб1, ФайлСнаб2: файлы снабжения логики управления. Файлы должны быть сохранены в той же папке, что и данные Vissim.
|
|
Узел-EXE |
Требуется, только если в поле Файл программы выбран файл DLL, а не EXE: файл EXE с логикой управления в зависимости от узла. Поле игнорируется, если в качестве программного файла выбран файл EXE. |
|
Параметры процедуры |
№Прог (номер программы): сигнальная программа, которая должна быть смоделирована. Переключение программы возможно, если цикл имитации находится в пошаговом режиме. Если подтвердить новый номер сигнальной программы с помощью ОК, переключение запускается в следующую секунду имитации. |
|
Файлы WTT |
WTTфайл: таблицы значений и типов содержат типы данных из логики управления, которые должны отображаться в протоколе ССУ/детекторов или в окне План времени сигналов, а также тип отображения. Если схема управления состоит из нескольких модулей ТL, то для каждого модуля необходимо ввести соответствующий файл *.wtt.
|
: выбор WTT-файла.
: удаление WTT-файла из списка.Вышестоящая тема:
