信号コントローラータイプ 固定時間の使用
信号コントローラータイプ [Fixed time]-[固定時間] を使用すると、固定時間信号コントローラーを定義できます。信号計画を編集するには、グラフィカルな信号コントローラータイプエディターを使用します。Vissim のライセンスに応じて、Vissig の信号コントローラーエディターではアドオン機能を利用できます。これは、標準バージョンの Vissim とは異なる機能です (信号コントローラーエディターを開き使用)。
供給データは、信号コントローラーの [Internal supply data]-[内部供給データ] 属性に保存されます。*.sig ファイルへの参照を含む2022年以前の Vissim バージョンで *.inpx ファイルを開くと、Vissim はこのファイルから供給データを読み込み、データを変換します。 *.inpx ファイルを保存すると、供給データも保存されます。その後、 *.sig ファイルを削除することができます。
Vissigは、固定サイクル時間の現在のサイクル秒を決定します。
- Vissimでは、最初のサイクルが00:00:00に開始されます。シミュレーションの開始時に、この開始時間に基づいてサイクル秒が計算されます。
- シミュレーションパラメータで指定される開始時間（時刻）が00:00:00の場合、サイクルとシミュレーションが同じ時間に始まります。
- シミュレーションパラメータで指定した開始時間（時刻）が00:00:00以外の場合は、最初のサイクルの開始時間が00:00:00となるため、シミュレーションの開始時に現在のサイクル秒が0以外の数字となることがあります。
1. [Signal Control]-[信号制御] メニューから、[Signal Controllers]-[信号コントローラー] をクリックします。
[Signal Controllers]-[信号コントローラー] リストが開きます。
2. 選択するエントリーを右クリックします。
3. ショートカットメニューで、[Edit]-[編集] をクリックします。

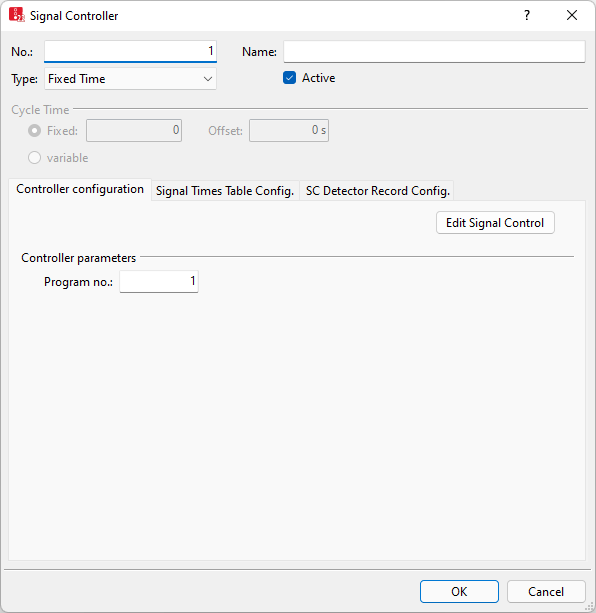

[Signal Controller]-[信号コントローラー] ウィンドウが開きます。
4. [Type]-[タイプ] フィールドで、 [Fixed time]-[固定時間] を選択します。
|
|
注意:
|
5. [Controller configuration]-[コントローラー構成] タブを開きます。
6. 必要な変更を加えます。
| [Element]-[エレメント] | [Description]-[説明] | ||
|---|---|---|---|
| [Program no.]-[プログラム番号] |
ProgNo.：シミュレーションする信号プログラムや日常信号プログラムリスト (信号プログラムリストの定義と編集)。シミュレーションの実行がシングルステップモードの場合は、プログラムの変更が可能です。[OK] で新しい信号プログラム番号を確定すると、次のシミュレーション秒で切り替えがトリガーされます。 |
||
| [Edit Signal Control]-[信号制御の編集] ボタン |
信号プログラムエディタが開きます (信号コントローラーエディターを開き使用)。信号グループの作成や削除は信号コントローラーエディターで行う必要があります。既存の信号グループのチャンネル番号の変更はVissimで検出され、それに応じて、対応する信号機で調整されます。
|
制御手順では、次のファイルも追加で使用されます。
| [Element]-[エレメント] | [Description]-[説明] | ||
|---|---|---|---|
| [Program file]-[プログラムファイル] |
ProgFile：制御ロジックを備えたファイル、VISSIG_controller.dll（デフォルト） |
||
| [Dialog DLL file]-[ダイアログDLLファイル] |
GUIFile：供給インターフェイスのファイル名、VISSIG_GUI.DLL（デフォルト） |
||
| [Supply file 1]-[供給ファイル1] |
[SupplyFile1]-[供給ファイル1]：設定ファイル、vissig.config（デフォルト）
|
||
| [WTT files]-[WTTファイル] |
[WTTFile]-[WTTファイル]：値時間テーブル：制御ロジックと信号コントローラー感知器記録や [Signal times table]-[信号時間テーブル] ウィンドウの表示のタイプに関するデータタイプを含みます。VISSIG.wtt（デフォルト） |
