Атрибуты узлов

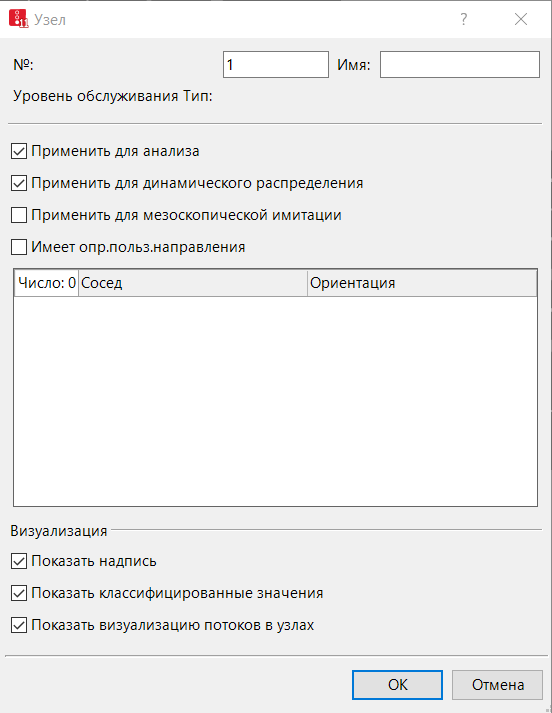

Окно Узел откроется автоматически, если вставлен объект сети и выбрано автоматическое открытие диалогового окна редактирования после создания объекта (Определить функцию правой кнопки мыши и действие после создания объекта). По умолчанию открывается только список узлов.

В этом окне укажите значения атрибутов для объекта сети. Для уже определенных объектов сети можно вызвать это окно с помощью следующих функций:

Дважды щелкните в списке объектов сети типа объекта сети на строку с желаемым объектом сети.
Выберите в редакторе сети для выбранного объекта сети в контекстном меню Редактировать.

Объект сети может содержать дополнительные атрибуты. Все атрибуты и значения атрибутов объекта сети можно показывать в списке объектов сети соответствующего типа объекта сети. Список Вы можете открывать с помощью следующих функций:

Щелкните правой кнопкой мыши на панели объектов сети по нужному типу объекта сети и выберите в контекстном меню Показать список.
Выберите в редакторе сети для выбранного объекта сети в контекстном меню Показать в списке.
Выберите в меню Списки в нужной категории тип объекта сети.

Атрибуты и значения атрибутов объекта сети можно редактировать в списке объектов сети для соответствующего типа объекта сети.

Объекты этого типа объектов могут иметь ссылки на другие объекты. Поэтому список атрибутов показывается как левый список из двух закрепленных списков. Можно отобразить на панели инструментов в списке выбора Корреспонденции справа связанный список с атрибутами нужной корреспонденции (см. ниже Показать и редактировать зависимые объекты как корреспонденции).

Примечание: Можно показать и скрыть в списках столбцы со значениями атрибутов, используя символ Выбрать атрибуты.

1. Выполните желаемые настройки:

№

Однозначный номер узла

Имя

Обозначение узла

ТипУрОбсл

Тип схемы уровней обслуживания: основание для определения соответствующей схемы УрОбсл для конечных атрибутов УрОбсл (все) и ЗначУрОбсл (все) в анализе узлов. (Анализ узлов). ТипУрОбсл определяется Vissim на основе типа узла при первом запуске цикла имитации.

Регулир: если по меньшей мере в одной корреспонденции определен по меньшей мере один светофор активного светосигнального устройства.
Нерегулир: если светофор не определен или ССУ не активно.

ТипУрОбсл рассчитывается только при следующих условиях.

Для узлов с выбранным атрибутом Применить для анализа.
Только для корреспонденций с направлением Всего.
только для ребер анализа, являющихся входящими ребрами в узле

Если узел редактируется или вставляется новый узел, Vissim определяет для всех узлов ТипУрОбсл на основе типа узла при последующем запуске имитации.

Показать надпись

Если эта опция не выбрана, надпись для этого узла скрывается, если выбрана надпись для всех узлов.

Дин. распределение

Применить для динамического распределения (ПримДляДинРаспр): . Если эта опция выбрана, то узел учитывается для графа сети в динамическом распределении. При запуске имитации из COM всегда строится граф ребер узлов, так как при запуске имитации еще не известно, нужно ли будет в ходе имитации создавать еще один путь, на который будет задано транспортное средство, которое заимствовано из скрипта COM. Без COM создание графа ребер узлов также требует много времени, если вызвать список Ребра, так как именно при незначительной плотности узлов существует очень много ребер между двумя узлами. В списке Ребра будут отображаться только узлы, в которых выбрана опция Дин. распределение (Создание и применение ребер).

Если эта опция не выбрана, то узел для графа сети игнорируется в динамическом распределении. Если выбрать атрибут Применить для анализа, узел все равно может учитываться при анализе узлов (Анализ узлов).

Если узел не нужен для динамического распределения, то деактивируйте опцию. В результате этого вы сэкономите время расчета.

Применить для мезоскопической имитации

ПримДляМезо

Если эта опция выбрана, этот мезо-узел сети учитывается при создании мезо-графа (Моделирование мезо-узлов сети).

Если эта опция не выбрана, узел не учитывается в мезоскопической имитации.

Примечание: Эта настройка всегда игнорируется во фрагментах с выполненной микроскопической имитацией в рамках гибридной имитации.

Определенные пользователем направления

Имеет опр.польз.направления (ИмеетОпрПользНапр): . Если эта опция выбрана, то активируется список Ориентирование. Список показывает установленное в точке пересечения между полигоном узла и ребром к соседнему узлу направление. Его можно перезаписать в списке, если оно не совпадает с реальным направлением.

Столбец Соседние узлы: список соседних узлов обработанного узла в сети.
Столбец Направление: выберите направление для этого соседнего узла: С, СВ, В, ЮВ, Ю, ЮЗ, СЗ.

Выбирайте направление прежде всего в том случае, если к соседнему узлу ведут несколько ребер и Vissim устанавливает нереалистичное направление. По умолчанию в случае нескольких ребер Vissim применяет то направление, которое встречается чаще всего, а в случае только двух ребер то направление, которое в списке доступных направлений выше первым встречается в направлении по часовой стрелке.

Примечание: Граф анализа для расчета ориентирований базируется на текущем направлении Север в сети. Граф анализа учитывает только узлы, выполняющие следующие условия:

Для обоих соседних узлов должна быть выбрана опция Применить для анализа. Если это относится не ко всем узлам сети, тогда граф будет неполным.
Соседние узлы не должны быть удалены друг от друга дальше, чем на 500 м. В случае большего удаления можно вставить дополнительный узел.

Применить для анализа

ПримДляАнал: . Если эта опция выбрана, то узел учитывается при анализе узлов, если выбран анализ узлов (Анализ узлов).

Показать классифиц. значения Показать значения

Показать классифицированные значения (ПокКлассЗнач):

. Если эта опция выбрана, то отображаются классифицированные значения, а не выбранный тип отображения. Для отображения классифицированных значений в графических параметрах для узлов необходимо выбрать цветовую схему и атрибут (Присвоить цвет узлам на основе атрибута).

Показать визуализацию потоков в узлах

(ПоказВизуалПотоковВУзл): . Если эта опция выбрана, то значения атрибута, выбранного для визуализации потоков в узлах, отображаются в узле графическими средствами вдоль поворотов (Визуализировать потоки в узлах).

Активно, только если выбран атрибут Применить для анализа, так как исключительно в этом случае могут существовать корреспонденции.

Рекомендация: Также можно щелкнуть правой кнопкой мыши по узлу в редакторе сети и выбрать в контекстном меню опцию Активировать визуализацию потоков в узлах.

2. Подтвердите с помощью OK.

Объект сети располагает дополнительными атрибутами, которые можно показывать в списке атрибутов. В списке атрибутов по умолчанию отображаются также следующие:

Элемент	Описание
РазмВизПотокВУзле	Размер визуализации потоков в узлах: радиус [м] внешнего кольца визуализации потоков в узлах.
Мезо-надбавка (перестраивающиеся ТС)	Значение [с] добавляется к минимальному временному мезо-промежутку между двумя следующими друг за другом транспортными средствами на одинаковой выездной полосе движения, если они прибыли с разных въездных полос движения или въездных отрезков. Служит для калибровки потери пропускной способности в точке соединения потоков.
WKTПолигон	WKT полигон: точки полигона узла в декартовых мировых координатах Vissim в формате WKT.
WKTПолигонWGS84	WKT полигон (WGS84): точки полигона узла в координатах WGS84 (широта/долгота) в формате WKT.
WKTместо	WKT-место: абсолютное расположение позиции надписи отрезка в мировых координатах Vissim в формате WKT-POINT.
WKTместоWGS84	WKT-место (WGS84): абсолютное расположение позиции надписи в координатах WGS84 в формате WKT-POINT.
WKTWGS84Br	WKT-WGS84-ширина: координата WGS84 ширины центра отрезка.
WKTWGS84Lng	WKT-WGS84-длина: координата WGS84 длины центра отрезка.

Отображение и редактирование зависимых объектов в виде корреспонденций

Атрибуты и значения атрибутов этого типа объекта сети отображаются в левом из двух закрепленных списков.

1. Выберите желаемую запись в левом списке.

Правый список содержит атрибуты и значения атрибутов объектов сети и (или) базовые данные, которые присвоены выбранному объекту сети в левом списке.

Повороты (анализ): атрибуты ребер из графа узлов-ребер анализа узла в узле, которые являются отношениями поворота (Создать граф ребер узлов).
Повороты (динамическое распределение): атрибуты ребер из графа узлов-ребер динамического распределения в узле, которые являются отношениями поворота (Создать граф ребер узлов).
Определенные пользователем направления
Корреспонденции (Анализ узлов). Для отображения конечных атрибутов корреспонденций должен быть создан граф ребер и узлов для анализа (Создать граф ребер узлов).
Ребра (анализ) (Создать граф ребер узлов), (Атрибуты ребер).
Ребра (анализ, входящ.): все ребра графа анализа, входящие в узел и (или) заканчивающиеся в узле.
Ребра (динамическое распределение) (Создать граф ребер узлов), (Атрибуты ребер).
Конфликтные зоны (Атрибуты конфликтных зон)
Конфликты мезо-поворотов (Атрибуты конфликтов мезо-поворотов).
Мезо-повороты (Атрибуты мезо-поворотов).
Точки: редактирование координат угловых точек.
Сегменты отрезков: атрибуты сегментов отрезка в узлах в виде сегментов.

2. Выберите нужную запись на панели инструментов списка в списке выбора Корреспонденции.

3. Введите желаемые данные.

Данные будут присвоены.
