経路上の交通量のフローバンドルとしての視覚化

動的配分によって生成された経路上の交通量をフローバンドルとして視覚化することができます。

フローバンドルは、最後に実行されたシミュレーションの交通量を視覚化します。

例

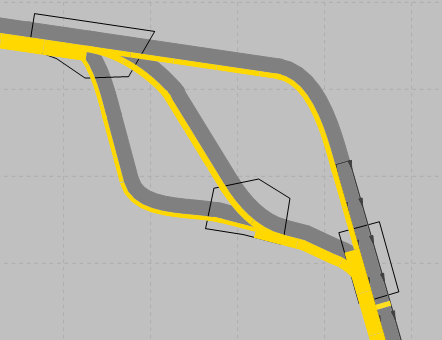

図は、Vissimネットワークの一部です。経路交通量がフローバンドルとして視覚化されています。フローバンドルの黄色いフィルタークロスセクションがノードの右下に配置され、選択されています。これに平行して、リンク上の経路交通量が黄色のフローバンドル棒として視覚化されます。幅は経路交通量によって異なります。

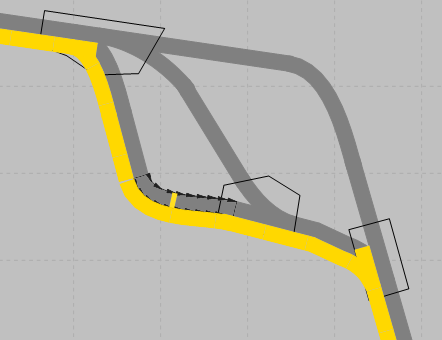

下図は同じセクションを示しています。今回は、フローバンドルのフィルタークロスセクションがコネクターの左側に配置され、選択されます。このコネクターを横切る経路は1つだけです。
