減速エリアの属性

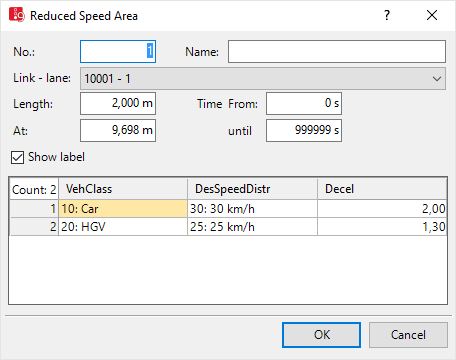

ネットワークオブジェクトを挿入する際、オブジェクトの作成後に [Edit]-[編集] ダイアログが自動的に開くよう設定している場合は、[Reduced Speed Area]-[減速エリア] ウィンドウが開きます (オブジェクト作成後の右クリックの挙動と操作)。デフォルトでは、[Reduced Speed Area]-[減速エリア] リストのみが開きます。

このウィンドウには、ネットワークオブジェクトの属性値を入力します。すでに定義済みのネットワークオブジェクトには、次の機能を使用してウィンドウを呼び出すことができます。

  • ►  ネットワークオブジェクトタイプのネットワークオブジェクトのリストで、目的のネットワークオブジェクトがある行をダブルクリックします。
  • ►  ネットワークエディタで、目的のネットワークオブジェクトを選択します。次に、そのショートカットメニューから、[Edit]-[編集] をクリックします。

ネットワークオブジェクトには追加属性がある場合があります。ネットワークオブジェクトタイプのネットワークオブジェクトリストでは、すべての属性と属性値を表示できます。次の機能を使用してリストを開くこともできます。

ネットワークオブジェクトタイプのネットワークオブジェクトリストでは、ネットワークオブジェクトの属性と属性値を編集できます (リストのセルの選択)、(リストの使用)。

このオブジェクトタイプのオブジェクトは他のオブジェクトとの関係を持つことがあります。 これが、属性リストが結合リストの一部として表示される（左側に）理由です 。[Lists]-[リスト] ツールバーの [Relations]-[関係] ボックスでは、目的の関係の属性が右側に表示された結合リストを表示したり、編集したりできます（以下の「関係としての依存型オブジェクトの表示と編集」を参照）および (結合リストの使用)。

注意: リストでは、 [Attribute selection]-[属性の選択] アイコンを使用し、属性値の表示と非表示を切り替えることができます (リストの列の属性とサブ属性の選択)。

ネットワークエレメントの基本的な属性は、ウィンドウの上部と、特定のネットワークオブジェクトタイプのネットワークオブジェクトのリスト内に表示されます。

[Element]-[エレメント] [Description]-[説明]

[No.]-[番号]

減速エリアの固有番号

[Name]-[名前]

減速エリアの名称

[Link - lane]-[リンク - 車線]

Ln：減速エリアが配置されている車線の番号（[インデックス]）。

[Length]-[長さ]

ネットワーク内の減速エリアの長さ（メートル単位）。

[At]-[位置]

[Position]-[位置]（Pos）：リンクまたはコネクターの開始地点からの距離

[Time from]-[からの時間]。

[To time]-[終了時間]

TimeFrom、TimeTo：減速エリアが有効になる時間間隔（シミュレーション秒）

[Showing label]-｛ラベルの表示]

このオプションが選択されない場合は、すべての減速エリアのラベルが選択されているときでも、減速エリアのラベルは表示されません。

リストには、特に次の属性が示されます。

[Element]-[エレメント] [Description]-[説明]
VehClass 減速エリアが適用される[Vehicle Classes]-[車両クラス]
DesSpeedDistr [Desired Speed Distribution]-[希望速度分布]：減速エリア内の速度
Decel 高速の車両が減速エリアに接近するときに減速する最大[deceleration]-[減速度]。この値を小さくすると、車両が減速を開始する位置が減速エリアからより遠くになります。

注意:

  • 減速エリアは、減速エリアに入る車両にのみ適用されます。
  • 特定の車両クラスでは、減速エリアが重なることはありません。減速エリアが重なるときは、車両クラスの運転挙動が定義されません。
  • 速度低減エリア内では、信号機、優先ルール、停止標識用の停止線を挿入しないでください。挿入した場合、一部の車両が停止線を認識しない場合があります。減速エリアの開始地点は常に停止線の後ろに挿入してください。
  • 最後に編集された減速エリアの車両クラス、速度分布、加速の組み合わせが、新しい減速エリアの現在の値として使用されます。
関係としての依存型オブジェクトの表示と編集

このネットワークオブジェクトタイプの属性と属性値が左側のリストに表示されます。これは、2つの結合リストで構成されています。

1.  左側のリストで、目的のエントリーをクリックします。

右側のリストには、左側のリストで選択されたネットワークオブジェクトに割り当てられたネットワークオブジェクトやベースデータの属性と属性値が示されます (結合リストの使用)。

2.  リストツールバーの [Relations]-[関係] リストで、[Speed reductions]-[減速] をクリックします。

低速運転の属性の表示：この減速エリア内のさまざまな車両タイプに定義されている低速運転

属性の詳細は、上記を参照してください。

3.  目的のデータを入力します。

データが割り振られます。
