Импорт доступных для пешеходов зон или препятствий из AutoCAD

Данные AutoCAD могут быть импортированы в Viswalk. Из данных AutoCAD можно создавать доступные для пешеходов зоны и препятствия.

Из существующих планов создайте геометрию, которая нужна для имитации пешеходных потоков.

Если импортировать и конвертировать полилинии в формате данных *.dwg, то можно дополнить уже существующую сеть или создать новую.

В зависимости от настроек параметров для импорта все объекты одного слоя AutoCAD конвертируются либо в зоны, либо в препятствия.

• Импортируются объекты типа Линия и Полилиния, которые не относятся ни к блокам AutoCAD, ни к группам AutoCAD.
• Линии и полилинии, имеющие совместную точку, соединяются в одну полилинию.
• Закрытые полилинии конвертируются в полигоны, которые могут считываться либо как препятствия, либо как зоны. Открытые полилинии не импортируются.
• Перекрывающиеся полигоны и включенные полигоны импортируются как перекрывающиеся конструктивные элементы. Они не интерпретируются как "пробелы” в зонах или препятствиях.
• Пересекающиеся полигоны отображаются в окне Сообщения.
• Если файл *.dwg содержит единицы измерения для полигонов, то единицы измерения учитываются, а полигоны масштабируются соответствующим образом.
• Для каждого уровня в окне Конфигурация CAD-импорта можно выбрать еще несколько атрибутов для созданных объектов. Для некоторых атрибутов присваиваются стандартные значения.
• Названия объектов в Vissim создаются объединением "Уровень <x>:" с названием объекта, если оно имеется. Если названия не существует, то создаются номера в порядке возрастания.

Примечания: В файле *.dwg координаты х и y должны быть указаны в метрах. При импорте координаты z из файла *.dwg игнорируются.

1.  Выберите в меню Файл > Импортировать > CAD для пешеходных зон.

Откроется окно Импортировать CAD-файл.

2.  Выберите нужный файл *.dwg.

3.  Нажмите кнопку Открыть.

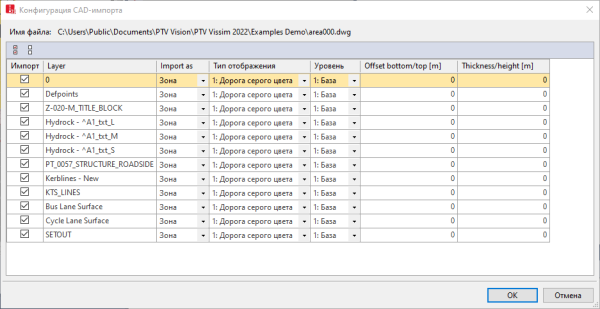

Откроется окно Конфигурация CAD-импорта. В каждой строке отображается уровень.

Примечания: Единица длины, используемая в окне для всех показаний длины, соответствует единице Длина, выбранной для наименьшей единицы длины, например [м]. Перед импортом проверьте данную настройку в меню Базовые данные > Настройки сети > вкладка Единицы.

4.  Выберите нужные атрибуты в столбцах.

Столбец	Описание
Импорт	Если эта опция выбрана, то уровень импортируется.
Слой	Имя уровня CAD из файла *.dwg.
Импортировать как	Тип объекта сети для уровня: Препятствие: задает уровень в качестве препятствия. Зона: задает уровень в качестве зоны.
Тип отображения	Выбор Типа отображения Должны быть определены типы отображения (Определение типов отображения).
Уровень	Выберите Уровень из Vissim для уровня CAD из файла *.dwg. Должна быть определена плоскость в Vissim (Определение уровней).
Сдвиг внизу/вверху	Смещение вверх: положительное значение для расстояния между грунтом или полом и верхним краем зоны или препятствия. Смещение вниз: отрицательное значение для расстояния между грунтом или полом и нижним краем зоны или препятствия.
Толщина/Высота	Толщина: для зон (Атрибуты зон). Высота: для препятствий (Атрибуты препятствий).
Выбрать все	Выбирает в столбце Импорт все слои из файла *.dwg для импорта.
Отменить выбор	Деактивирует все выбранные опции в столбце Импорт.

5.  Подтвердите с помощью OK.

Окно Конфигурация CAD-импорта будет закрыто.

Импортированные полигоны будут показаны в редакторе сети и в списках в качестве конструктивных элементов. Конструктивные элементы можно редактировать или удалить.
