Атрибуты пандусов и ступенек, траволаторов и эскалаторов

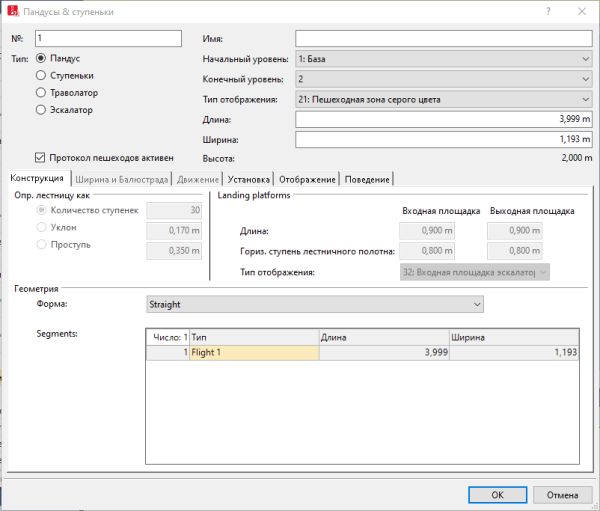

Окно Пандусы & ступеньки откроется, если вставлены пандус, ступеньки, траволатор или эскалатор и выбрано автоматическое открытие диалогового окна редактирования после создания объекта (Определить функцию правой кнопки мыши и действие после создания объекта).

В этом окне укажите значения атрибутов для объекта сети. Для уже определенных объектов сети можно вызвать это окно с помощью следующих функций:

  • Дважды щелкните в списке объектов сети типа объекта сети на строку с желаемым объектом сети.
  • Выберите в редакторе сети для выбранного объекта сети в контекстном меню Редактировать.

Объект сети может содержать дополнительные атрибуты. Все атрибуты и значения атрибутов объекта сети можно показывать в списке объектов сети соответствующего типа объекта сети. Список Вы можете открывать с помощью следующих функций:

  • Щелкните правой кнопкой мыши на панели объектов сети по нужному типу объекта сети и выберите в контекстном меню Показать список.
  • Выберите в редакторе сети для выбранного объекта сети в контекстном меню Показать в списке.
  • Выберите в меню Списки в нужной категории тип объекта сети.

Атрибуты и значения атрибутов объекта сети можно редактировать в списке объектов сети для соответствующего типа объекта сети.

Объекты этого типа объектов могут иметь ссылки на другие объекты. Поэтому список атрибутов показывается как левый список из двух закрепленных списков. Можно отобразить на панели инструментов в списке выбора Корреспонденции справа связанный список с атрибутами нужной корреспонденции (см. ниже Показать и редактировать зависимые объекты как корреспонденции).

Примечание: Можно показать и скрыть в списках столбцы со значениями атрибутов, используя символ  Выбрать атрибуты.

Если пешехода на пандусе или ступеньках нужно вести с помощью не статического, а динамического потенциала, можно выбрать эту опцию (Применить динамический потенциал).

1.  Выполните желаемые настройки:

Элемент Описание

№

Однозначный номер конструктивного элемента пандус, ступени, траволатор или эскалатор.

Тип

Выбрать нужный тип для конструктивного элемента. Для выбранного типа нерелевантные функции деактивируются и отображаются серым цветом во вкладках Установка, Конструкция, Ширина и балюстрада, Движение, Отображение и Поведение.

  • Пандус: определение атрибутов пандуса во вкладке Установка.
  • Траволатор: определение атрибутов траволатора во вкладках Установка, Конструкция, Ширина и балюстрада и Движение.
  • Лестница: необходимо определить два уровня. Определите атрибуты ступенек во вкладках Установка и Конструкция.
  • Эскалатор: необходимо определить два уровня. Определите атрибуты эскалатора во вкладках Установка, Конструкция, Ширина и балюстрада и Движение.

Можно моделировать длину, высоту до потолка, проем в потолке и другие свойства конструктивных элементов (Моделировать длину, высоту до потолка и проем в потолке). Эти атрибуты определяются во вкладках Установка, Конструкция, Ширина и балюстрада и Движение.

Имя

Обозначение конструктивного элемента.

Начальный уровень

Уровень, на котором начинается определение конструктивного элемента. Пандус, ступеньки, траволатор или эскалатор могут находиться либо внутри уровня, либо соединять между собой два уровня Уровень (начало) и Уровень (конец). Можно завершить определение на одном уровне, если конструктивный элемент для моделирования многоэтажных зданий должен начинаться на одном уровне и заканчиваться на другом (Определение уровней).

Конечный уровень

Уровень, на котором завершается определение конструктивного элемента.

Тип отображения

Тип цветового отображения конструктивного элемента (Определение типов отображения)

Длина

Длина2D: длина [м] конструктивного элемента при определении конструктивного элемента в редакторе сети.

Длина3D учитывает Z-сдвиг отрезка [м].

Ширина

Ширина конструктивного элемента [м]

Высота

Высота конструктивного элемента на основании высоты уровней и сдвига [м]

2.  Выберите желаемую вкладку.

3.  Выполните желаемые настройки:

Вкладка Конструкция

Можно редактировать атрибуты во вкладке, если для атрибута Тип конструктивного элемента выбран тип Ступеньки, Траволатор или Эскалатор.

Для ступенек начальный и конечный уровень не могут быть идентичными.

Элемент

 Описание

Опр. лестницу как

  • Количество ступенек (ПовСтупЗаСчет): количество ступенек определяет их высоту.
  • Уклон: высота ступенек определяет длину ступенек.
  • Проступь: длина ступенек определяет высоту ступенек.

Области входных площадок

Горизонтальные плоские неподвижные области впереди и позади конструктивного элемента

  • Столбец Входная площадка, строка Длина (ДлВхПлощ): область перед конструктивным элементом.
  • Столбец Выходная площадка, строка Длина (ДлВыхПлощ): область после конструктивного элемента.
  • Гориз. последовательность ступенек (ВхПлощГорСтупЛестПол, ВыхПлощГорСтупЛестПол), горизонтальная последовательность ступенек: длина элементов Входная площадка и Выходная площадка, с которой ступеньки размещаются горизонтально без уклона для безопасного перехода от доступных для пешеходов зон и в эти зоны.
  • Тип отображения (ТипОтобрВходПлощ): выберите тип отображения для области входных площадок (Определение типов отображения).

В отображении сетки треугольники показывают области входных площадок Входная площадка и Выходная площадка впереди и позади конструктивного элемента по направлению движения.

Гориз. последовательность ступенек не отображается.

Геометрия

  • Форма: выбор характеристики.
  • Отображение параметров Длина и Ширина конструктивного элемента в редакторе сети. Если конструктивный элемент является лестницей, то отображаются длина и ширина для каждого из не более чем трех маршей Цикл 1, Цикл 2, Цикл 3. Для не более чем трех маршей активируются исключительно поля ввода Длина и Ширина, предназначенные для ввода значений, которые имеют смысл для геометрии выбранной формы ступенек, другие поля деактивированы.
  • Сегменты: Тип, Длина и Ширина сегмента лестницы в зависимости от выбранной формы.


Прямая

Начало и конец лестницы лежат на одной линии. Лестница состоит из одного марша и не имеет площадки:

Прямо с промежуточной площадкой

Начало и конец лестницы лежат на одной линии. Лестница состоит из двух маршей. Марши соединены ровной прямой площадкой:

Прямо с 2 промежуточными площадками

Начало и конец лестницы лежат на одной линии. Лестница состоит из трех маршей. Марши соединены между собой ровной площадкой.

Прямо с 3 промежуточными площадками

Начало и конец лестницы лежат на одной линии. Лестница состоит из четырех маршей. Марши соединены между собой ровной площадкой.

Угол с поворотом на 90°

Лестница состоит из двух маршей. Они соединены ровной площадкой. Конец второго марша заканчивается под углом 90° по отношению к первому маршу:

U-образно с поворотом на 180°

Лестница состоит из двух маршей. Они соединены ровной площадкой. Конец второго марша находится под углом 180° по отношению к первому маршу:

U-образно с 2 поворотами на 90° (180°)

Лестница состоит из трех маршей. Они соединены двумя ровными площадками. Конец третьего марша заканчивается под углом 180° по отношению к первому маршу:

Вкладка Ширина и балюстрада

Отображение и размеры движущегося поручня эскалатора и балюстрады.

Элемент

 Описание

Используемая ширина

Ширина (ИспШир), доступная для прохода пешеходам. База для ширины основания. Диапазон значений от 600 до 1 200 мм. В противном случае при запуске имитации откроется предупреждение.

Движущийся поручень эскалатора

Балюстрада

Основание

Размер для ширины и типа отображения движущегося поручня эскалатора (ШирДвижПор, ТипОтобрДвижПорЭск), балюстрады (ШирБалюст, ТипОтобрБалюстр) и основания (ШирОсн, ТипОтобрОсн).

Ширина основания должна быть больше, чем ширина балюстрады и движущегося поручня.

Ширина основания = (общая ширина – используемая ширина) / 2

Показать балюстраду (3D)

ПокБалюст: . Если выбрана эта опция, то балюстрада отображается в 3D-режиме. Балюстрада не двигается.

Вкладка Движение

Движение конструктивных элементов оказывает влияние на результат имитации.

Элемент

 Описание

Поверхности ступени

  • Направление движения (НапрДвиж): направление, в котором двигается траволатор или эскалатор. Вперед = направление при определении.
  • Скорость (СкорРаботы) траволатора или эскалатора. Значение по умолчанию 0,50 м/с.

Пешеходы идущие

  • Классы: идущие пешеходы отдельного класса пешеходов. Пешеходы других классов пешеходов стоят. Опция Все типы пешеходов включает также типы пешеходов, которые не присвоены никакому классу пешеходов.
  • Доля идущих (ДоляИдущ): доля пешеходов, которые идут по траволатору или эскалатору.

Пешеходы стоящие

Сторона расположения пассажиров на эскалаторе: сторона по направлению движения, где стоят пешеходы.

Вкладка Установка

Пространство над и под конструктивным элементом.

Элемент

 Описание

Проем в потолке

  • Высота прохода в свету: (ВысПроема): высота до потолка.
  • Длина (ВысПроема): длина проема в потолке.

Земляное полотно

Высота прохода в свету: до высоты прохода в свету.

  • Длина (ЗемлПолДл): длина земляного полотна.

Показать земляное полотно

ПокЗемлПол

 Если эта опция выбрана, то насыпь под пандусом отображается в 3D-режиме заполненной.

 Если эта опция не выбрана, то насыпь под пандусом отображается в 3D-режиме незаполненной.

Вкладка Отображение

Элемент Описание

Z-сдвиг (начало)

Стартовый z-сдвиг (СтартZСдв): сдвиг > 0,000 уровня (начало) вдоль оси z до указанного ребра для 3D-изображения конструктивного элемента. Это поверхность, по которой идут пешеходы (A на рисунке ниже).

  • Если Толщина (3D) > Сдвиг, то в 3D-режиме зона приподнимается над отметкой 0.
  • Если Толщина (3D) < Сдвиг, то в 3D-режиме поверхность пола как бы парит в воздухе.

Z-сдвиг (конец)

Конечный z-сдвиг (КонZсдвиг): сдвиг > 0,000 уровня (конец) вдоль оси z до указанного ребра для 3D-отображения конструктивного элемента.

  • Если Толщина (3D) > Сдвиг, то в 3D-режиме зона приподнимается над отметкой 0.
  • Если Толщина (3D) < Сдвиг, то в 3D-режиме поверхность пола как бы парит в воздухе.

Для элементов Лестница или Эскалатор параметры z-сдвиг (начало) и z-сдвиг (конец) должны быть разными. Значения Z-координат рассчитываются из высоты соответствующего параметра Уровень и относящегося к нему атрибута Сдвиг.

Толщина

Толщина конструктивного элемента для 3D изображения. Для имитации значения не имеет.

Толщина > 0 для конструктивного элемента сокращает высоту просвета под конструктивным элементом, отображенную в 3D-виде, так как толщина конструктивного элемента не учитывается, если длина проема или насыпи под пандусом рассчитывается из высоты просвета.

Вкладка Поведение

Для параметра Типы зон манеры ходьбы пешеходов действует следующее условие: если тип зон манеры ходьбы пешеходов не выбран или ему не присвоена манера ходьбы пешеходов, действует манера ходьбы, присвоенная типу пешеходов.

По желанию можно выбрать один из следующих параметров Тип зон манеры ходьбы пешеходов:

Элемент Описание

Плоско

также можно выбрать тип зон манеры ходьбы пешеходов (ТипЗонМанерыХодьбы). Служит для моделирования периодических изменений скорости или других параметров на плоском конструктивном элементе, например траволаторе (Моделировать манеру ходьбы пешеходов на базе зон).

Вниз

также можно выбрать тип зон манеры ходьбы пешеходов (ТипЗонМанерыХодьбы). Служит для моделирования периодических изменений скорости или других параметров на ведущем вниз пандусе, ступеньках или эскалаторе. В результате можно отображать, например, манеру ходьбы пожилых людей или перемещения инвалидов-колясочников (Моделировать манеру ходьбы пешеходов на базе зон).

Вверх

также можно выбрать тип зон манеры ходьбы пешеходов (ТипЗонМанерыХодьбы). Служит для моделирования периодических изменений скорости или других параметров на ведущем вверх пандусе,ступеньках или эскалаторе. В результате можно отображать, например, манеру ходьбы пожилых людей или перемещения инвалидов-колясочников (Моделировать манеру ходьбы пешеходов на базе зон).

Коэффициент нужной скорости

Коэффициент изменения нужной скорости всех пешеходов в конструктивном элементе, значение по умолчанию 100 %, диапазон значений от 10 % до 300 %.

С помощью коэффициента нужной скорости можно сократить нужную скорость в конструктивном элементе, если пешеходы двигаются медленнее, чем их начальная нужная скорость, например если скорость на лестнице составляет лишь 50 % от скорости на горизонтальной поверхности.

С помощью коэффициента нужной скорости можно увеличивать нужную скорость в конструктивном элементе, если пешеходы  двигаются быстрее, чем их инициальная нужная скорость, например, если они идут по пандусу с уклоном вниз.

Коэффициент нужной скорости действует на пандусе в дополнение к сокращенной скорости, вызываемой уклоном пандуса.

Размер ячейки

Длина ребра ячейки сетки, используемой для расчета расстояния до зоны назначения с помощью статического или динамического потенциала (Определить глобальные параметры модели). Значение по умолчанию 0,15 м. Избегайте значений > радиуса тела.

Расстояние до препятствия

Расстояние, до которого расположенные близко стены воздействуют на потенциал расстояния (Определить глобальные параметры модели). Значение по умолчанию 0,5 м.

Применить динамический потенциал

ПримДинПот:  Если эта опция выбрана, маршрутизация вдоль пути выполняется с приблизительным наименьшим временем в пути, которым пешеходы могут воспользоваться в пределах уровня. Опция активирует поля ввода для параметров динамического потенциала (Применить динамический потенциал), (Определить динамический потенциал для пешеходного маршрута (статически)). Динамический потенциал на пандусах и лестницах, траволаторах и эскалаторах повышает устойчивость двунаправленных пешеходных потоков.

Атрибуты динамического потенциала (Атрибуты динамического потенциала)

  • Степень воздействия
  • Интервал расчета
  • g (основная величина)
  • h (воздействие направления)
Отображение и редактирование зависимых объектов в виде корреспонденций

Атрибуты и значения атрибутов этого типа объекта сети отображаются в левом из двух закрепленных списков.

1.  Выберите желаемую запись в левом списке.

Правый список содержит атрибуты и значения атрибутов объектов сети и (или) базовые данные, которые присвоены выбранному объекту сети в левом списке.

Атрибуты описываются выше.

2.  Выберите нужную запись на панели инструментов списка в списке выбора Корреспонденции.

3.  Введите желаемые данные.

Данные будут присвоены.
