说明 ： 您可以在列表中通过选择属性图标
显示和隐藏带有属性值的列 (选择列表的属性和子属性)。

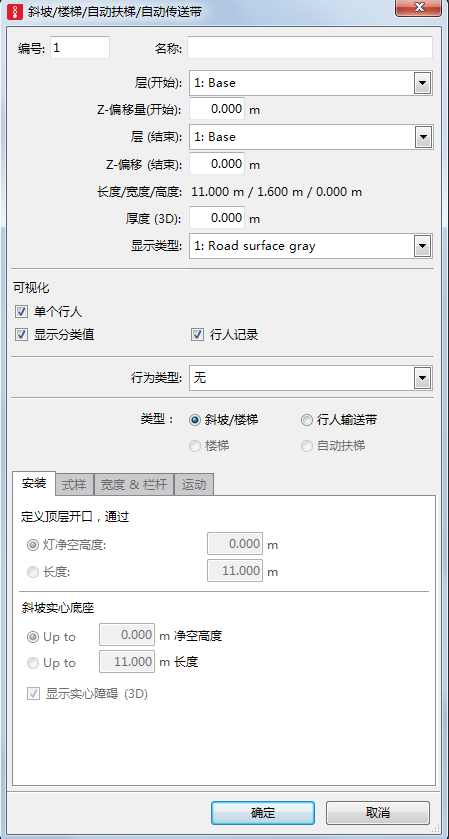

如果插入一个斜坡、楼梯、自动扶梯或自动传送带并且已在对象创建后选择了自动打开编辑对话框，则窗口斜坡/楼梯/自动扶梯/自动传送带自动打开，(创建对象后，定义右键点击的操作)。
在此窗口内请您输入此路网对象的属性值。已经定义的路网对象您可以通过下列功能调用此窗口：
路网对象可以提供其他属性。路网对象的所有属性和属性值，您都可以在路网对象类型的路网对象列表中显示。可以通过以下功能打开列表：
路网对象的属性和属性值，您都可以在路网对象类型的路网对象列表进行编辑 (选择列表中的单元)
这种对象类型的对象可能与其他对象有关联。 因此，该属性列表可作为两个关联列表的左列表显示。您可以通过右侧选择列表 关联显示含期望关系属性的关联列表(使用关联列表)。
|
|
说明 ： 您可以在列表中通过选择属性图标 |
1. 进行相应设置：
| 元素 | 说明 |
|---|---|
| 编号 |
斜坡、楼梯、行人输送带或自动扶梯构造元素的唯一编号 |
| 名称 | 构造元素名称 |
| 层(开始) |
开始层（开始层）：开始定义构造元素的层。斜坡、楼梯、行人输送带或自动扶梯可在层内或者两个层 层(开始)和层(结束)相互连接。可以在层上结束定义，如果多层建筑物的建模障碍物在一层上开始在另一层结束(定义图层)。 |
| z-偏移（起点） |
起点z偏移（起点z偏移）：偏移 > 0.000 层（开始） 沿着 z 轴直到构造元素指定的 3D 图形边缘。这是行人运动所在的地面（A 在插图下方）
|
| 层（结束） |
结束层（结束层）：结束定义构造元素的层。 |
| z-偏移（终点） |
终点z偏移（终点z偏移）：偏移 > 0.000 层（终点） 沿着 z 轴直到构造元素指定的 3D 图形边缘。
针对楼梯或自动扶梯，z-偏移（起点）和z-偏移（终点）一定不同。z 坐标的数值根据各层和相关偏移计算得出。 |
| 长度 |
2D长度：在路网编辑器中定义构造元素时的构造元素长度。 3D长度：考虑路段的z偏移。 |
| 高度 | 层高度和偏移中得出的构造元素高度 |
| 宽度 | 构造元素宽度 |
| 厚度 |
3D 图形构造元素厚度。与仿真无关。 结构元素厚度 > 0 时，3D 视图中显示的高度将低于结构元素，因为在计算开口或底座长度时未考虑到结构元素厚度。 |
| 显示类型 |
构造元素彩色显示的显示类型(定义路段和构造元素的显示类型) |
| 可视化 |
例如选项可以用来以 2D 形式为隧道及地铁建模，因为仿真期间只考虑选择的选项，当符合所选的行人特征属性显示单个行人或者显示分级数值。
|
| 行为类型 | 或者选择面域行为类型（面域行人类型）。用于为速度或其它参数的随机更改建模(对基于面域的行走行为建模) |
| 类型 |
选择所需的构造元素：
针对构造元素，可以为长度、头部、顶层开口及其它特征建模 (为长度、头部空间和顶层开口建模)。在选项卡安装、式样、宽度和栏杆和移动中定义这些特征属性。 |
2. 选择所需的注册器。
3. 进行相应设置：
构造元素上下区域。
|
元素 |
说明 |
|---|---|
| 定义顶层开口，通过 |
|
| 斜坡实心底座 |
|
| 显示实心障碍 (3D) |
坡脚可视：
|
|
元素 |
说明 |
|---|---|
| 定义楼梯，通过 |
|
| 着陆平台 |
构造元素前后水平平坦非移动面域：
在旋转网格显示中显示运行方向上构造元素前后的三角形：
水平台阶走向不显示。 |
扶手皮带和栏杆的显示和尺寸。
|
元素 |
说明 |
|---|---|
| 可用宽度 |
行人可以通行的宽度（可用宽度）。底座宽度的基础。数值范围 600-1200 mm。否则开始仿真时警告开启。 |
|
扶手皮带 栏杆 基座 |
扶手皮带(HandlBr)，(HandlDarstTyp)，栏杆(BalustrBr)，(BalustrDarstTyp)，和底座 (SockBr)，(SockDarstTyp)的宽度和显示类型规格。 底座宽度必须大于栏杆和扶手皮带的宽度。 底座宽度 = （整个宽度 — 可用宽度）: 2 |
| 显示栏杆 (3D) |
显示栏杆： |
构造元素的移动对仿真结果有影响。
|
元素 |
说明 |
|---|---|
| 踏步面 |
|
| 行人 |
|
此路网对象类型的属性和属性值在两个关联列表的左侧列表中显示出来。
右侧列表包含路网对象和/或基本数据的属性和属性值，选中的路网对象分配到左侧列表中 (使用关联列表)。可能是以下：
特征属性在上方。
4. 请在列表关系栏的工具栏中选择所需条目。
5. 请输入所需的数据。
数据已分配。
上层主题：
编辑信息：
如果未选择该选项，那么在仿真期间不显示结构元素上的行人。
如果选择该选项，那么在仿真期间显示结构元素上的分类数值
