アドオンモジュールSiemens VA（TL / Siemens VS-PLUS）
|
|
注意: アドオンモジュールのライセンスが必要です。 |
それぞれの信号コントローラーに対して、1秒の間隔で、Vissimが個別の制御プログラムを呼び出します。そのためには、それぞれの信号コントローラーの制御用に、サプライファイルPW1を選択します。
一部の制御手順では、供給ファイルは*.inpxファイルと同じディレクトリに保存されることになっています。制御ファイルが制御手順の要件を満たさないディレクトリに保存されると、プログラムがクラッシュする場合があります。制御手順、固定時間/Vissig、VAPおよびRBCの供給ファイルは、Vissimがアクセスできる任意のディレクトリに保存することができます。Vissimでは、供給ファイルを特定のディレクトリに保存する必要はありません。供給ファイルについてご不明な点があれば、制御手順の開発元にお問い合わせください。
1. [Signal Control]-[信号制御] メニューから、[Signal Controllers]-[信号コントローラー] をクリックします。
[Signal Controllers]-[信号コントローラー] リストが開きます。
デフォルトでは、リストを編集できます (リストの使用)。
2. 選択するエントリーを右クリックします。
3. ショートカットメニューで、[Edit]-[編集] をクリックします。

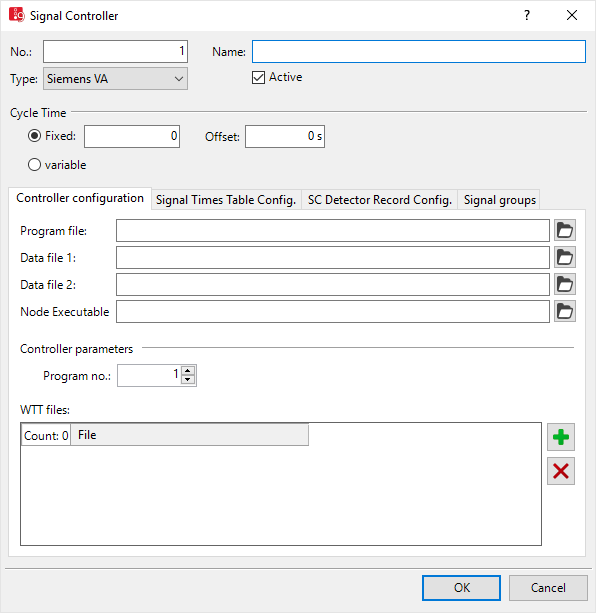

[Signal Controller]-[信号コントローラー] ウィンドウが開きます。
4. [Type]-[タイプ] ボックスで [Siemens VA] を選択します。
5. [Controller configuration]-[コントローラー構成] タブを開きます。
6. 必要な変更を加えます。
| [Element]-[エレメント] | [Description]-[説明] |
|---|---|
|
[Program file]-[プログラムファイル] |
ProgFile *.dllファイル：交差点の制御に使用する最新のSiemens制御ユニット用の制御ロジックのプログラムファイル。さらに、[Node Executable]-[ノード実行ファイル] ボックスで、*.exeファイルを選択します。 このファイル*.exe：ノード制御に使用する、旧式のSiemens制御ユニット用の制御ロジックのプログラムファイルです。 |
|
[Supply file 1]-[供給ファイル1] [Data file 2]-[データファイル2] |
[SupplyFIle1]-[供給ファイル1]、[SupplyFIle2]-[供給ファイル2]：制御ロジックの供給ファイル。これらのファイルは、Vissimデータと同じフォルダーに保存する必要があります。
|
|
[Node Executable]-[ノード実行ファイル] |
[Program file]-[プログラムファイル] フィールドでDLLファイルを選択し、EXEファイルを選択していない場合にのみ必要となります。これは、ノードに固有の制御ロジックを持つEXEファイルです。プログラムファイルとしてEXEファイルが選択されると、このフィールドは無視されます。 |
|
[Controller parameters]-[コントローラーのパラメータ] |
ProgNo（[Program number]-[プログラム番号]）：シミュレーションする信号プログラム。シミュレーションの実行がシングルステップモードの場合は、プログラムの変更が可能です。[OK] で新しい信号プログラム番号を確定すると、次のシミュレーション秒で切り替えバーがトリガーされます。 |
|
[WTT files]-[WTTファイル] |
[WTTFiles]-[WTTファイル]：値タイプテーブル：SC感知器記録や [Signal Times Table]-[信号時間テーブル] ウィンドウに表示される制御ロジックのデータタイプと表示タイプが示されます。制御が複数のTLモジュールで構成される場合は、関連付けられた*.wttファイルをそれぞれのモジュールに対して指定する必要があります。
|
：WTTファイルを選択
：WTTファイルをリストから削除
