Быстрый запуск: определить пешеходов как пассажиров ОТ

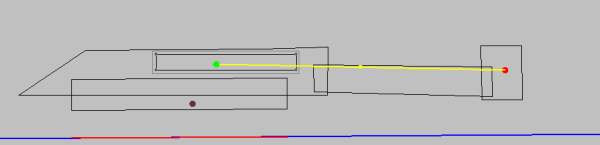

Быстрый запуск демонстрирует Вам на примере создания остановки самые важные шаги по определению необходимых объектов сети и выполнению необходимых настроек. Рисунок показывает пример моделирования в отображении оси.

Номера на рисунке соответствуют номеру действия:

1.  Вставьте элемент Отрезок (на рисунке желтым цветом с указателями направления) (Определить отрезки).

2.  Вставьте элемент Остановка (на рисунке с красным контуром) (Определить остановки).

3.  Вставьте рядом с элементом Остановка зону и выберите для этой зоны атрибут Край платформы или добавьте атрибут Край платформы для остановки в редакторе сети (Добавление края платформы).

Если имеется больше одного элемента Уровень, Viswalk пытается установить корректный уровень на основе параметра отрезка Высота.

При определении края платформы для объекта сети Зона, относящегося к краю платформы, следует выбрать атрибут Использование ОТ > Край платформы, а для атрибута Для остановки(ок) внести один или несколько номеров остановок. В результате Viswalk вычисляет степень заполнения транспортного средства, которое отъезжает от остановки, исходя не из количества входящих пассажиров, а из количества пассажиров, которые во время имитации пешеходного потока действительно вошли в транспортное средство.

4.  Определите Маршрут ОТ (на рисунке синяя линия) (Определить маршруты ОТ).

5.  Отредактируйте Параметры остановки маршрута ОТ (Редактирование остановки маршрутов ОТ).

• Выберите атрибут Остановка активна.
• Доля выходящих пассажиров: укажите соотношение выходящих пассажиров и общего количества пассажиров.
• Место высадки: распределите выходящих пассажиров по доступным для этого дверям.
• Выберите, какие стороны транспортных средств маршрута будут доступны для посадки и высадки.
• При необходимости введите время отправления в соответствии с расписанием как фиксированное значение и/или минимальное время пребывания как распределение. Время отправления в соответствии с расписанием, минимальное время пребывания и показатель по расписанию вместе указывают, сколько минимум времени транспортное средство ОТ будет стоять.

Из времени отправления в соответствии с расписанием и соблюдения отправления по расписанию выводится время отправления согласно расписанию. Транспортное средство ОТ не отправляется до наступления более позднего из следующих двух моментов времени:

• время отправления согласно расписанию;
• время, которое Viswalk рассчитывает исходя из минимальной продолжительности пребывания.

• Если выбрана опция Ожидать входящих пассажиров, то транспортное средство ОТ продолжает стоять и после рассчитанного времени, если все еще есть пешеходы, желающие войти в него.

Если не учитывать прекращение этого потока, время стоянки будет ограничиваться только вместимостью ТС ОТ, определенной в окне Параметры ОТ (Изменить атрибуты для продолжительности смены пассажиров для типа транспортных средств).

6.  Выберите для ТС ОТ подходящую 3D-модель (Определение 2D-/3D-модели).

7.  Определите атрибуты дверей ТС ОТ (Определить двери для транспортных средств ОТ).

8.  Определите геометрию всей остановки ОТ с нужными конструктивными элементами: зонами, пандусами, ступеньками или препятствиями (на рисунке две зоны с черным контуром и препятствием с темно-красным контуром) (Моделировать конструктивные элементы).

9.  Определите Решение пешеходного маршрута (на рисунке верхний красный кружок) в зоне края платформы. Определите по меньшей мере один Пешеходный маршрут, ведущий туда, куда должны идти выходящие пассажиры (на рисунке от верхнего красного кружка к нижнему бирюзовому кружку) (Моделировать решения маршрутов и маршруты для пешеходов).

10.  Определите зону с областью ожидания, в которой входящие пассажиры должны ожидать транспортное средство ОТ (Атрибуты зон).

11.  Определите для входящих пассажиров Входящий пешеходный поток в качестве источника (черный круг на рисунке ) (Определить входящие пешеходные потоки).

12.  Определите Решение пешеходного маршрута в зоне входящего потока и пешеходный маршрут для области ожидания (на рисунке от нижнего красного кружка к верхнему бирюзовому кружку) (Моделировать решения маршрутов и маршруты для пешеходов).

13.  Введите значение Пропускная способность ТС ОТ (Изменить атрибуты для продолжительности смены пассажиров для типа транспортных средств).
