Определение 2D-/3D-модели

Можно определять 2D-/3D-модели для транспортных средств и пешеходов с сегментами 2D-/3D-модели или без них. Каждому сегменту модели присваивается файл 3D-модели (Определение 2D-/3D-модели на основе файла 3D-модели), (Определение 2D-/3D-модели без файла 3D-модели).

2D-/3D-модели может быть присвоен только один сегмент модели с одним файлом 3D-модели, например для отдельного ТС, или несколько сегментов модели, каждый из которых содержит файл 3D-модели, например если необходимо сформировать поезд из отдельных файлов модели для моторного вагона в головной части и различных железнодорожных вагонов. 2D-/3D-модель пешехода ссылается только на первый назначенный сегмент модели и его файл модели.

Для файлов 3D-моделей поддерживаются следующие форматы файлов:

Формат	Файл модели
*.3ds	Autodesk 3ds MAX
*.dwf	Autodesk Design, веб-формат, начиная с версии 6.01
*.v3d	Vissim-3D
*.skp	SketchUp Vissim предлагает расширенный набор функций для файлов SketchUp. Для этого в имени файла *.skp должны быть учтены следующие требования, прежде чем файл будет добавлен в Vissim. Цвета для функциональных признаков: используйте в SketchUp в качестве названия материала подходящие имена из следующего списка для присвоения соответствующих функций всем объектам или поверхностям этого материала. Группа цвета 1, Группа цвета 2, Группа цвета 3, Группа цвета 4: цвет в Vissim определяется соответствующим атрибутом ТС Vissim или атрибутом пешехода Цвет 1–4. Indicator left Indicator right Brake lights Анимированные двери: каждый объект двери должен быть отдельно сгруппирован в модели SketchUp. Группа должна называться Door. В результате Vissim автоматически создает соответствующие объекты дверей при импорте 3D-модели.
Примечание: Этот расширенный набор функций для цветов и анимированных дверей действует исключительно для объектов и поверхностей, которые не являются частью компонента SketchUp. Убедитесь в этом, применив функцию SketchUp Разделить на отдельные части в отношении каждого референцированного объекта. Это касается также добавленных объектов.
Vissim добавляет 3D-модель ТС, основанную на файле SketchUp, в корректном направлении движения. Если необходимо, модель при этом вращается. Если в файле *.skp содержатся координаты геолокации, можно разместить 3D-модель в сети Vissim на основе этих координат или позиции, по которой выполнен щелчок. В следующих случаях сначала нужно отредактировать 3D-модель в SketchUp, прежде чем вставить ее в Vissim. Масштабировать размер Цвета для Color group 1, Color group 2, Color group 3, Color group 4, Indicator left, Indicator right, Brake lights. Определить объект двери
Автоматическая установка корректной ориентации файлов *.skp. Нажмите в окне Добавить 2D-/3D-модель в области Ориентация и позиция кнопку Установить автоматически. В большинстве случаев вы получите корректное ориентирование. Корректное ориентирование не может гарантироваться, если транспортное средство, к примеру, шире длины. В этих случаях можно вводить значения параметров УголРыск, Смещение X, Смещение Y и Смещение Z. Если масштабирование первоначальной модели больше не соответствует первоначальному масштабированию, можно ввести фактор масштабирования. В этом случае обновите ориентацию и позицию.

Кроме того, можно размещать 3D-модели статических 3D-объектов в редакторе сети, например для зданий, растений или других статических объектов (Определение статических 3D-моделей).

Примечание: Если необходимо редактировать и сохранить файл 3D-модели за пределами программы Vissim, который добавлен в Vissim, то следует закрыть и затем повторно открыть Vissim, чтобы активировать изменения в Vissim.

Определение 2D-/3D-модели на основе файла 3D-модели

1.  Выберите в меню Базовые данные > 2D-/3D-модели.

Откроется связанный список 2D-/3D-модели/Сегменты 2D-/3D-модели.

2.  Щелкните на панели инструментов левого списка по символу  Добавить.

Будет вставлена новая строка со стандартными данными.

Откроется окно Открыть. 3D-модели для транспортных средств и пешеходов по умолчанию сохранены в следующих папках и подпапках.

• ..\Exe\3DModels\Pedestrians: модели пешеходов для мальчиков, девочек, мужчин, женщин, инвалидов-колясочников, женщин с детьми.
• ..\Exe\3DModels\Vehicles: модели для ТС.
• Rail: сегменты для трамвая и метро.
• Road: велосипед, мотоцикл, скутер, легковой транспорт, автобус и сегменты автобусов, грузовой транспорт, прицеп и полуприцеп.

Все сохраненные в выбранном пути файлы отображаются ниже. Имена 3D-моделей стандартизированы. При просмотре файла сети *.inp или *.inpx ссылки на старые имена файлов 3D-модели автоматически заменяются на новые имена файлов. Если Vissim при этом не находит файл, отображается сообщение.

3.  Выберите нужную папку.

4.  Дважды щелкните по нужному файлу *.v3d, *.skp, *.3ds или *.dwf.

Если геометрические данные выбранной модели не совпадают с данными атрибутов по умолчанию в новой строке, откроется сообщение. Можно применить геометрические данные или данные по умолчанию.

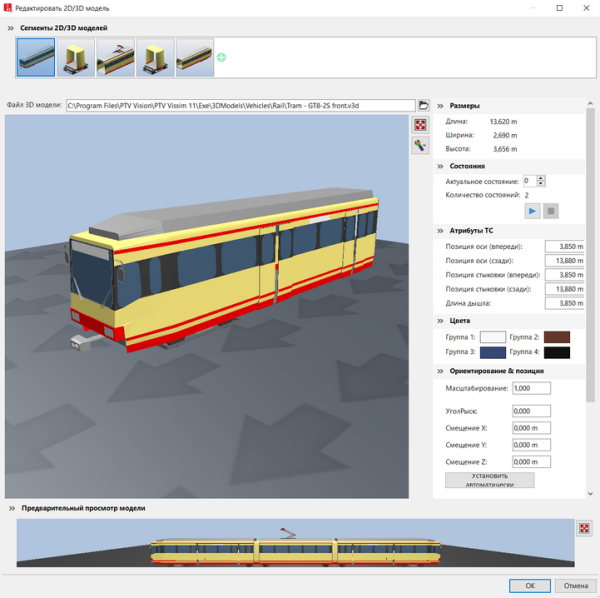

Откроется окно Добавить 2D-/3D-модель.

Окно состоит из следующих областей.

• Область Сегменты 2D-/3D-модели: можно создать 2D-/3D-модель из сегментов.
• Большое окно просмотра: показывает выбранную 2D-/3D-модель.
• Атрибуты Размеры, Состояния, Атрибуты ТС, Цвета, Ориентация и позиция: можно настроить значения.
• Область Предварительный просмотр модели, символ : отображение всей составной 2D-/3D-модели. При вращении колесика прокрутки изменяется отображение:
• Поворот вперед: увеличение (Zoom in).
• Поворот назад: уменьшение (Zoom out).

Если область Сегменты 2D-/3D-модели с символом открыта вверху, то модель отображается в узком верхнем окне предварительного просмотра этой области. Можно добавить туда дополнительные модели. Так вы строите модель из сегментов, к примеру, поезд, формируемый из отдельных моделей для моторного вагона в головной части и для различных железнодорожных вагонов. В области Сегменты 2D-/3D-моделей можно изменить последовательность отдельных сегментов 2D-/3D-моделей и удалить сегменты 2D-/3D-моделей.

Элемент	Описание
	Открытие или закрытие области Сегменты 2D-/3D-модели.
	Открытие окна Открыть. Можно выбрать файл 2D-/3D-модели и вставить в качестве сегмента позади последней модели в области Сегменты 2D-/3D-модели. Все сегменты модели отображаются в списке Сегменты 2D-/3D-моделей. Если выбрать 2D-/3D-модель в списке 2D-/3D-модель и на панели инструментов списка в списке Корреспонденция выбрать запись Сегменты 2D-/3D-моделей, то в ней будут показаны все сегменты модели, присвоенные 2D-/3D-модели (Присвоение сегментов модели 2D-/3D-моделям).
	Смещение сегмента: щелкните по изображению сегмента модели, удерживайте нажатой кнопку мыши и перетащите изображение на нужную позицию в последовательности сегментов моделей.
	Удаление сегмента: наведите курсор на нижний правый угол и щелкните по символу .

Ниже в большом окне просмотра отображается выбранная 2D-/3D-модель. Если в 2D-/3D-модели присутствуют элементы, которые передвигаются или изменяются, то это отображается в окне просмотра, к примеру, двери или мигающий сигнал.

5.  Выполните нужные настройки атрибутов.

Окно предоставляет также следующие функции.

Элемент	Описание
Файл 3D-модели	Путь и имя файла выбранного файла модели 2D/3D
Большое окно просмотра	3D показ выбранной 3D-модели. Масштабирование: вращение колеса прокрутки. Вращение модели: удерживайте нажатой левую кнопку мыши и перемещайте курсор в нужном направлении.
	Открытие окно Открыть для выбора файла 2D-/3D-модели
	Восстанавливает стандартные настройки предварительного просмотра. Не восстанавливает значения атрибутов.
	Настроить отображение: отображение дополнительных элементов обзора. Помогает ориентироваться при вращении и наклоне 3D-модели в предварительном просмотре. Показать фундаментную плиту: отображение прозрачной серой фундаментной плиты в 3D-модели. Показать оси: отображение позиции осей в виде стержневидных элементов, передняя ось оранжевого цвета, задняя ось фиолетового цвета. Показать сочленение и длину дышла: отображение области сочленения и длины дышла в виде прозрачного зеленого блока. Показать зону без пассажиров: отображение зоны спереди и сзади, где в сегменте модели отсутствуют пассажиры. Эти зоны исключаются для высадки пассажиров при выборе двери.  Если эта опция выбрана, то выбранный элемент отображается в предварительном просмотре.  Если эта опция не выбрана, выбранный элемент не отображается в предварительном просмотре. Этот вид соответствует отображению в редакторе сети.
	Если существует несколько состояний модели, к примеру, для пешеходов или велосипедистов в движении, то автоматически отображаются все состояния друг за другом.
	Завершает анимацию состояний.
Атрибуты ТС	Стандартные значения атрибутов ТС зависят от модели.
Цвета	Цвета для различных областей модели. Они основаны на цветах, выбранных для типа ТС (Обработать статические данные типа транспортных средств). Группа 1: цвет 1. Группа 2: цвет 2. Группа 3: цвет 3. Группа 4: цвет 4.
Ориентирование & Позиция	Масштабировать: коэффициент, с которым масштабируется 2D-/3D-модель. УголРыск: угол поворота вокруг оси z. Смещение X: координата X позиции в сети. Смещение Y: координата Y позиции в сети. Смещение Z: исходная высота 3D-модели над уровнем. Установить автоматически: автопозиционирование 2D-/3D-модели.

6.  Подтвердите с помощью OK.

Модель сохранится. Если сгруппировать элементы, то длина ТС будет рассчитана как сумма элементов и показана в окне соответствующего типа ТС (Применить типы ТС).

• В 2D-режиме транспортное средство всегда отображается с данными из списка Сегменты 2D-/3D-модели (Атрибуты сегментов 2D-/3D-моделей).
• В 3D-режиме применяется 3D-модель выбранного файла. Изменения данных в списке Сегменты 2D-/3D-модели ведут к тому, что данные геометрии, например длина или позиции осей ранее выбранного файла 3D-модели, будут проигнорированы в имитации. Это может привести к тому, что в 3D визуализации транспортные средства будут въезжать друг в друга или придерживаться очень большого расстояния. Если при загрузке файла сети *.inpx данные геометрии не подойдут для файла моделей, откроется окно предупреждения.
• Выбор новой 3D-модели перезаписывает все данные геометрии.
• Если для типа ТС или типа пешеходов отсутствует взаимосвязь между 2D-моделью и 3D-моделью, то транспортные средства и пешеходы этого типа будут отображаться в 3D при помощи цветного куба.
• Так как 3D-элементы имеют статическую длину, можно задать распределение длин, выбрав модели с различными длинами для распределения.
• Цвет распределения, класса или маршрута ОТ используется, чтобы присвоить цвет выделенным поверхностям 3D-модели. Поверхности, выделяемые Vissim цветом, можно задать в дополнительном модуле V3DM, если доступны соответствующие базовые модели.
• Во время имитации при изображении транспортных средств используются их траектории движения на кривых. Поэтому поведение при повороте прежде всего многосоставных транспортных средств выглядит тем реалистичнее, чем выше частота расчета.
• Для каждого типа ТС распределения 2D-/3D-моделей заданы по умолчанию. Распределение для ЛГКТР содержит семь моделей ЛГКТР с различным процентным соотношением (24 %, 16 %, 16 %, 16 %, 14 %, 20 %, 10 %). Эти модели ЛГКТР присвоены в виде корреспонденции Элементы распределению 2D-/3D-модели ЛГКТР. Другим распределениям 2D-/3D-моделей в качестве корреспонденции также присвоены Элементы.
• Изменения в файле модели транспортных средств по умолчанию влияют только на результат имитации, если закрыть окно Выбор 3D-модели кнопкой ОК.

Определение 2D-/3D-модели без файла 3D-модели

1.  Выберите в меню Базовые данные > 2D-/3D-модели.

Откроется связанный список 2D-/3D-модели.

Атрибуты и значения атрибутов этого типа объекта сети отображаются в левом из двух закрепленных списков.

2.  Нажмите правой кнопкой мыши на заголовок строки.

3.  Выберите в контекстном меню запись Добавление без файла.

Будет вставлена новая строка со стандартными данными.

Примечание: Можно показать и скрыть в списках столбцы со значениями атрибутов, используя символ  Выбрать атрибуты.

В правом списке можно отобразить сегменты 2D-/3D-модели, присвоить их 2D-/3D-модели и редактировать атрибуты (Присвоение сегментов модели 2D-/3D-моделям).
