Редактирование остановки маршрутов ОТ

Можно редактировать специфические атрибуты остановок для маршрута ОТ или частичного маршрута ОТ в окне Остановка маршрута ОТ.

Примечание: В качестве альтернативы окну Остановка маршрута ОТ атрибуты остановки маршрута ОТ можно отображать и редактировать как ссылку списка атрибутов остановки в списке остановок маршрутов ОТ.

1.  Нажмите на панели объектов сети кнопку Остановки ОТ или Маршруты ОТ.

2.  Щелкните в редакторе сети правой кнопкой мыши по остановке.

3.  Если остановка обслуживается исключительно одним маршрутом ОТ, выберите из контекстного меню пункт Редактировать маршрут ОТ <№>, остановка <№>, проезд <№>.

4.  Если остановка обслуживается несколькими маршрутами ОТ, выберите из контекстного меню пункт Редактировать остановку маршрута ОТ и ниже нужную остановку маршрута > Редактировать маршрут ОТ <№>, остановка <№>, проезд <№>.

Откроется окно Остановка маршрута ОТ с указанием различных атрибутов в зависимости от объекта сети, к которому относится остановка маршрута ОТ.

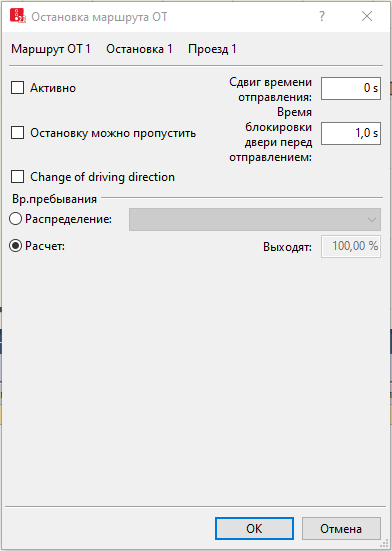

  • Для остановки маршрута ОТ отображается номер маршрута:

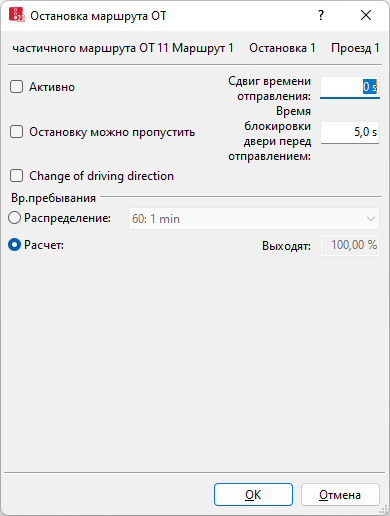

  • Для остановки частичного маршрута ОТ отображаются номер решения маршрута и номер маршрута:



  • Для остановки в Viswalk отображаются дополнительные атрибуты. Эти настройки позволяют имитировать посадку и высадку пассажиров на этой остановке ОТ с помощью Viswalk.
  • Остановка должна быть выбрана в атрибуте Для остановки(ок) зоны, которая должна служить в качестве зоны ожидания или края платформы.
  • В атрибуте Использование ОТ зоны должен быть выбран пункт Край платформы или Зона ожидания.
  • Должен быть выбран атрибут Остановка активна.

Установка времени пребывания на остановках

Время пребывания на остановках для маршрутов ОТ и частичных маршрутов ОТ можно устанавливать с помощью следующих методов:

Можно использовать различные методы на различных остановках. Однако различные маршруты ОТ или частичные маршруты ОТ на одной остановке рассматриваются все по одному методу.

Отображение атрибутов остановки маршрута ОТ как ссылку остановки

1.  Выберите в меню Списки > ОТ > Остановки ОТ.

Список с атрибутами будет отображаться в левой части двух связанных списков (Применить прилегающие списки).

2.  Выберите на панели инструментов в списке выбора Корреспонденции запись Остановки маршрутов ОТ.

Правый список содержит атрибуты и значения атрибутов объектов сети и (или) базовые данные, которые присвоены выбранному объекту сети в левом списке.

Столбец

Описание

МаршОТ

Имя маршрута ОТ, обслуживающего остановку маршрута ОТ

Остановка

Номер и имя остановки маршрута ОТ

Активно

Если эта опция выбрана, то остановка, являясь остановкой маршрута ОТ, будет частью маршрута ОТ.

Остановка, которая создается после определения маршрутов ОТ в сети Vissim, не содержится автоматически в пути маршрута ОТ, даже если она размещена на отрезке, проезжаемом маршрутом ОТ. Необслуживаемые остановки отображаются зеленым цветом (графический параметр Цвет неактивных остановок), атрибут Активно деактивирован. Можно активировать атрибут Активно и в результате принять остановку в путь маршрута ОТ.

Если остановка не должна обслуживаться маршрутом ОТ, то можно деактивировать атрибут Активно.

Если для активной остановки маршрута ОТ выбран атрибут Смена направления движения, остановка отображается в соответствии с цветом графического параметра Цвет активных остановок смены направления.

ОстПропус

Остановку можно пропустить: . Если данная опция выбрана, то остановка не обслуживается в зависимости от метода расчета времени остановки (Определение времени пребывания согласно распределению времени пребывания), (Расчет времени пребывания согласно расширенной модели пассажиропотоков), (Расчет времени пребывания с помощью PTV Viswalk).

СдвигВрОтпр

Сдвиг времени отправления: определение времени отправления согласно расписанию. Временной сдвиг используется в дополнение к времени высадки и посадки пассажиров: Итоговое время отправления выводится из:

Секунда имитации прибытия + время пребывания + макс. (0, ((время отправления маршрута ОТ + сдвиг времени отправления) – (секунда имитации прибытия + время пребывания)) • по расписанию маршрута)

Если время отправления по расписанию позже, чем момент времени, который выводится как сумма времени прибытия и времени пребывания, то транспортное средство ОТ ожидает времени отправления по расписанию, если показатель По расписанию составляет 1. При показателе По расписанию < 1 транспортное средство отъезжает соответственно раньше, диапазон значений 0.00 до 1.00.

Если точность По расписанию маршрута составляет 0,00, то расписание не учитывается. Тогда для определения времени пребывания учитываются настройки, выбранные в области Время пребывания. Расписание учитывается, если атрибут Временной сдвиг маршрута ОТ > 1.

Для остановок маршрута в частичных маршрутах ОТ действительно:

  • Пока транспортное средство ОТ еще не завершило первоначальный вариант маршрута, параметр Сдвиг времени отправления действует как сдвиг в остановке первоначального маршрута.
  • Как только транспортное средство ОТ проедет место цели первоначального варианта маршрута, сдвиг времени отправления остановки частичного маршрута ОТ будет интерпретирован относительно времени имитации при проезде соответствующего места решения маршрута.

ПешКакПасс

Пешеходы как пассажир: пешеходы зоны используются для ОТ в качестве пассажиров. Зона - это зона ожидания или край платформы. Зона присвоена как минимум одной остановке.

ОпрВрПреб

Определение времени пребывания в зависимости от метода расчета времени пребывания на остановках (Определение времени пребывания согласно распределению времени пребывания), (Расчет времени пребывания согласно расширенной модели пассажиропотоков), (Расчет времени пребывания с помощью PTV Viswalk).

СменаНапрДвиж

Смена направления движения: . Если выбрана эта опция, транспортное средство ОТ покидает остановку задним ребром вперед в том направлении, откуда оно приехало. Для этого отрезок в обратном направлении должен быть смоделирован на отрезке, по которому транспортное средство ОТ заезжает на остановку. Если при этом, например, транспортное средство ОТ должно следовать по маршруту ОТ с непрерывным расписанием движения, оба отрезка должны быть связаны соединяющим отрезком. Если транспортное средство ОТ не должно следовать по маршруту ОТ, маршрут ОТ может заканчиваться вниз по направлению движения от остановки. В этом случае транспортному средству ОТ должна быть присвоена новая последовательность отрезков с помощью решения частичного маршрута ОТ.

Если транспортное средство ОТ покидает остановку в направлении, откуда оно приехало, его атрибут Направление движения далее Вперед, так как направление движение наложенного отрезка соответствует обратному направлению. Для транспортного средства выбран атрибут Перевернутый. Мигающий сигнал и 2D-/3D-модель отображаются в обратном направлении.
