Моделировать длину, высоту до потолка и проем в потолке

Для пандусов, ступенек, траволаторов и эскалаторов можно моделировать длину, высоту до потолка и проем в потолке. Эти атрибуты определяются во вкладках Монтаж, Конструкция, Ширина и балюстрада и Движение (Атрибуты пандусов и ступенек, траволаторов и эскалаторов).

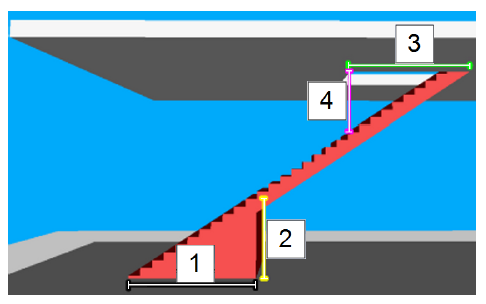

На рисунке линии отражают длину, высоту до потолка и проем в потолке:

• Длина (1) и высота до потолка (2) в нижней части лестницы используются для расчета доступного пространства на этажах.
• Проем в потолке в верхней части лестницы выводится из атрибута Длина (3) или Высота прохода в свету (4).
• Длина, высота до потолка и проем в потолке не оказывают влияние на пешеходные потоки, которые используют элемент.
• Для нижнего этажа размер застроенного пространства выводится из размеров препятствия.

Примечание: Задайте достаточную высоту до потолка. В противном случае головы пешеходов будут "проходить" сквозь нижнюю часть элемента.

Толщина > 0 для конструктивного элемента, который соединяет друг с другом два уровня, сокращает высоту просвета ниже конструктивного элемента, отображенную в виде 3D, так как толщина потолка или пандуса не учитывается, если длина проема или насыпи под пандусом рассчитывается из высоты просвета.
