Определить мезо-узлы сети

Учитывайте правила и примеры для определения узлов и мезо-узлов (Моделирование узлов), (Моделирование мезо-узлов сети), (Правила и примеры для определения мезо-узлов сети), в частности следующие ограничения и указания.

• Ограничьте размеры мезо-узла сети максимально необходимой протяженностью. Кроме того, конфликтные зоны не должны полностью располагаться в узле.
• Обращайте внимание на достаточно большое расстояние между мезо-узлами. Это касается также автоматически созданных мезо-узлов не с типом A Узел (Атрибуты мезо-узлов).
• Мезо-узлы сети не должны перекрываться.
• При моделировании мезо-узлов сети учитывайте, чтобы в рамках динамического распределения поиск путей и выбор путей выполнялись на базе обобщенных затрат ребер и/или путей динамического распределения. Если вы создаете сети для мезоскопической имитации в Vissim, выбирайте для мезо-узлов сети, как правило, также атрибут ПримДляДинРаспр (Определение узлов).
• В сетях, считанных с помощью импорта ANM, для некоторых транспортных узлов, например кольцевых пересечений или транспортных узлов с уширением полос движения, создаются узлы с атрибутом ПримДляДинРаспр и узлы с атрибутом ПримДляМезо, причем так, чтобы противоположный атрибут не был выбран. В этом случае узлы с атрибутом ПримДляДинРаспр используются исключительно для расчетов в рамках динамического распределения и в файле путей. Эти узлы также не должны перекрываться. Как правило, заполненность атрибутов ПримДляДинРаспр и ПримДляМезо не зависит друг от друга.

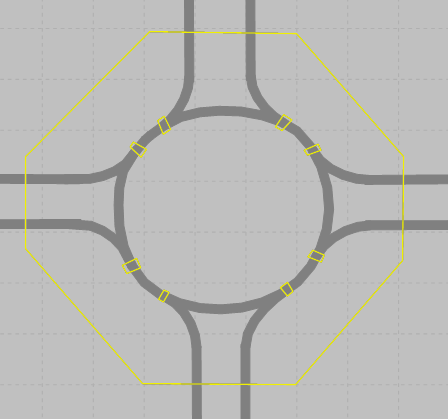

• Можно использовать узлы динамического распределения, чтобы управлять выбором путей на основе закрытия ребер (на рисунке внизу наружный узел) и мезо-узлами сети (на рисунке внизу восемь узлов в кольцевом пересечении), как описано в правилах (Правила и примеры для определения мезо-узлов сети).

1.  Определите нужные мезо-узлы сети в соответствии с определением узлов (Моделирование узлов), (Определение узлов).

Откроется окно Узлы.

2.  Выберите в окне Узел опцию Применить для мезоскопической имитации.

Узел станет мезо-узлом сети. Vissim автоматически создает при создании мезо-графа для каждого смоделированного мезо-узла сети Мезо-узел и присваивает ему атрибут Узел (Атрибуты мезо-узлов).
