Атрибуты светофоров

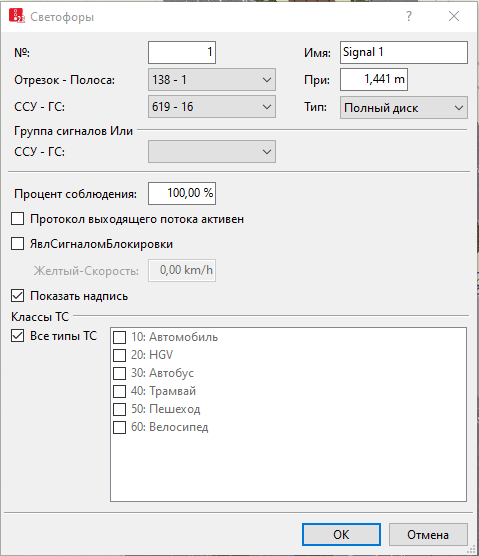

Окно Светофор откроется автоматически, если вставлен объект сети и выбрано автоматическое открытие диалогового окна редактирования после создания объекта (Определить функцию правой кнопки мыши и действие после создания объекта). По умолчанию открывается только список светофоров.

В этом окне укажите значения атрибутов для объекта сети. Для уже определенных объектов сети можно вызвать это окно с помощью следующих функций:

  • Дважды щелкните в списке объектов сети типа объекта сети на строку с желаемым объектом сети.
  • Выберите в редакторе сети для выбранного объекта сети в контекстном меню Редактировать.

Объект сети может содержать дополнительные атрибуты. Все атрибуты и значения атрибутов объекта сети можно показывать в списке объектов сети соответствующего типа объекта сети. Список Вы можете открывать с помощью следующих функций:

  • Щелкните правой кнопкой мыши на панели объектов сети по нужному типу объекта сети и выберите в контекстном меню Показать список.
  • Выберите в редакторе сети для выбранного объекта сети в контекстном меню Показать в списке.
  • Выберите в меню Списки в нужной категории тип объекта сети.

Атрибуты и значения атрибутов объекта сети можно редактировать в списке объектов сети для соответствующего типа объекта сети.

Объекты этого типа объектов могут иметь ссылки на другие объекты. Поэтому список атрибутов показывается как левый список из двух закрепленных списков. Можно отобразить на панели инструментов в списке выбора Корреспонденции справа связанный список с атрибутами нужной корреспонденции (см. ниже Показать и редактировать зависимые объекты как корреспонденции).

Примечание: Можно показать и скрыть в списках столбцы со значениями атрибутов, используя символ  Выбрать атрибуты.

1.  Выполните желаемые настройки:

Элемент Описание

№

Уникальный номер.

Имя

Обозначение

Отрезок

Отрезок, на котором определяется светофор.

Полоса движения

Пдв: номер полосы движения, на которой вставляется светофор.

При

Позиция (Поз): расстояние от начала отрезка или соединяющего отрезка.

ССУ - ГС

Номер и имя соответствующего светосигнального устройства ССУ и соответствующей группы сигналов ГС.

Тип

Отображение светофора в 3D-анимации во время цикла имитации или хода теста:

  • Полный диск
  • Стрелка налево
  • Стрелка направо
  • "Невидимо": светофоры скрыты также в режиме 2D.

Если нормальная группа сигналов светофора со стрелкой имеет вид сигнала Красный или Выключено и для этого светофора определен параметр Группа сигналов Или, то вид сигнала этой группы будет иметь форму полосы без стрелки. Это действительно также, если нормальная группа сигналов показывает Желтый и Или-группа сигналов Красный-желтый или наоборот.

Группа сигналов Или

ИлиГС: . Если выбрана опция Или ГС: вторая группа сигналов, которая должна влиять на этот светофор. Такой светофор будет показывать зеленый тогда, когда как минимум одна из обеих групп сигналов показывает зеленый. Если первая группа сигналов показывает красный, то светофор показывает изображение второй группы сигналов, в том числе желтый или красный-желтый. Для демонстрации обеих отдельных групп сигналов в дополнение к существующему отрезку можно создавать короткий отрезок с соответственно одним из светофоров обеих групп сигналов.

  • ССУ: номер ССУ группы сигналов Или
  • Группа сигналов: номер группы сигналов Или

Параметр Группа сигналов Или позволяет моделировать повороты направо с зеленой стрелкой направо, сигналы для которых на предыдущем/последующем этапе подаются собственной ГС, а в самой фазе — с помощью полного диска (условно бесконфликтно). Задайте два светофора на различных отрезках:

  • светофор для ТС с движением прямо
  • светофор для поворачивающих направо. Он должен располагаться на соединяющем отрезке, по которому не будут ехать ТС с движением прямо. Укажите в группе сигналов поворотов с зеленой стрелкой направо в качестве параметра Группа сигналов Или группу сигналов для транспортных средств с движением прямо.

Процент соблюдения

ГрадСобл: каждое ТС и каждый пешеход имеют индивидуальное случайное число. Оно равномерно распределяется в диапазоне от 0,0 (0 %) до 1,0 (100 %). Если это случайное число больше, чем процент соблюдения светофора, транспортное средство или пешеход не учитывают его.

Минимальное значение 0,0 = 0 %.

Максимальное значение 1,0 = значение по умолчанию 100,00 %.

Если процент соблюдения ниже 100 %, моделируйте регулирование приоритета проезда с помощью конфликтных зон (Применение конфликтных зон).

Протокол выходящего потока активен

ПротВыходПотокаАктивен: . Если эта опция выбрана, то ТС этой зоны светофора учитываются в протоколе выходящего потока (Сохранить протокол выходящего потока в файл).

ЯвлСигналомБлокировки

Является блок-сигналом (ЯвлСигБлок): . Если эта опция выбрана, светофор определяется как блок-сигнал (Моделировать блок-сигналы для железнодорожного транспорта). Поля ввода ССУ, ГС и Группа сигналов Или деактивируются.

Желтый-Скорость

Блок-сигнал-Желтый-Скор (VЖелтБлок): скорость, присвоенная поезду, когда он проходит блок-сигнал, а блок-сигнал показывает сигнал желтого цвета (Моделировать блок-сигналы для железнодорожного транспорта).

Должна быть выбрана опция ЯвлСигналомБлокировки. Минимальное значение 0 км/ч.

Надпись

 Если эта опция не выбрана, то надпись для светофора скрыта, если выбрана надпись для всех светофоров.

Классы ТС

КлТС: классы ТС, для которых действителен светофор. Например, существует возможность определить таким образом на отрезке отдельный сигнал для автобусов, который не будет учитываться индивидуальным транспортом.

Опция Все типы ТС отвечает за виртуальный класс ТС, который автоматически включает в себя все новые типы ТС и тем самым также типы ТС, которые до сих пор не относились ни к какому классу ТС.

Классы пешеходов

КлассыПеш: если светофор определен на отрезке, для которого выбран атрибут Является пешеходной зоной: для имитации пешеходов Классы пешеходов, для которых действителен светофор.

Дистанция сокращения скорости

dСокрСкор: расстояние до стоп-линии, на котором пешеход начинает уменьшать скорость для остановки перед стоп-линией. Значение по умолчанию 3 м.

Ширина полосы движения

ШирПдв, только в списке: ширина полосы движения в положении сбора данных светофора.

Угол вращения

УголВращ: только в списке: горизонтальный угол вращения для сегмента отрезка, на котором определен светофор.

2.  Подтвердите с помощью OK.

Отображение и редактирование зависимых объектов в виде корреспонденций

Атрибуты и значения атрибутов этого типа объекта сети отображаются в левом из двух закрепленных списков.

1.  Выберите желаемую запись в левом списке.

Правый список содержит атрибуты и значения атрибутов объектов сети и (или) базовые данные, которые присвоены выбранному объекту сети в левом списке.

Атрибуты описываются выше.

2.  Выберите нужную запись на панели инструментов списка в списке выбора Корреспонденции.

3.  Введите желаемые данные.

Данные будут присвоены.
