Конфигурирование визуализации потоков в узлах

1. Убедитесь:

Визуализация потоков в узлах активирована для нужного узла (Активировать визуализацию потоков для узлов).
Для анализа Узел выбрана опция Собрать данные (Анализ узлов).
Для каждого узла, чьи потоки визуализируются, должен быть выбран атрибут Применить для анализа (Атрибуты узлов).
Параметры имитации заданы, и можно запускать имитацию (Определение параметров имитации), (Выбрать количество циклов имитации и запустить имитацию).

2. Щелкните на панели объектов сети рядом с опцией Узел по символу Редактировать графические параметры (Редактирование графических параметров для объектов сети).

3. Выберите опцию Показать визуализацию потоков в узлах.

4. Щелкните рядом с записью Показать визуализацию потоков в узлах по символу .

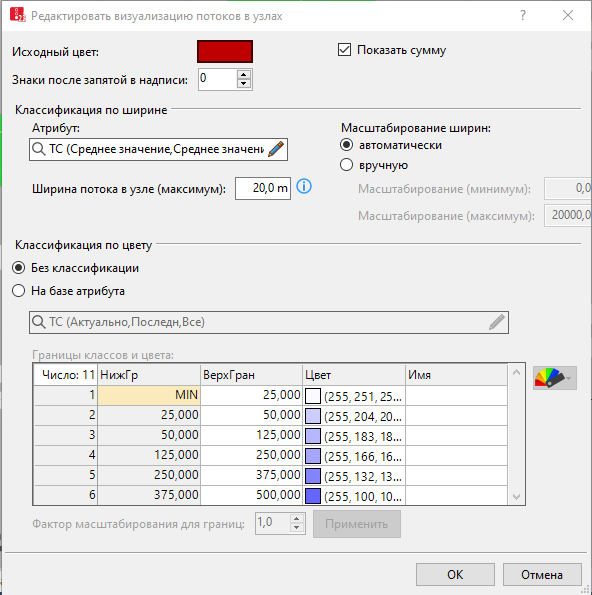

Откроется окно Редактировать визуализацию потоков в узлах.

5. Выполните желаемые настройки:

Элемент	Описание
Исходный цвет	Цвет линии поворотов в узле, если для узла выбрана визуализация потоков в узлах, имеются корреспонденции, но недоступны никакие значения, которые можно было бы визуализировать как потоки в узлах. Это может быть, например, в ситуации, если еще ни одно ТС во время имитации не достигло конца поворота.
Знаки после запятой в надписи	Показывает численные значения атрибутов с выбранным количеством знаков после запятой.
Показать сумму	Показывает сумму значений атрибута, выбранного для параметра Классификация по ширине, в начале и в конце каждой корреспонденции. Для отображения в Vissim численных значений атрибутов и суммарных значений элементы интерфейса программы должны иметь достаточно большой размер (Визуализировать потоки в узлах).
Классификация по ширине	Атрибут: <имя атрибута> : ширина потоков в узлах и численные значения атрибутов, отображаемые в начале и в конце потоков в узлах, базируются на значениях выбранного атрибута и следующих настройках. Масштабирование ширин Автоматически: Vissim определяет ширину. Вручную: можно задать для ширины минимальное значение Масштабирование (мин.) и максимальное значение Масштабирование (макс.). Если значение атрибута меньше, чем указанное минимальное значение, поток в узле не отображается. Если значение атрибута больше, чем указанное максимальное значение, поток в узле отображается с максимальной шириной. Ширина потока в узле (максимум): максимальная ширина потоков в узлах при автоматической ширине. Если отображается сообщение Отображение невозможно из-за перекрытия, потоки в узлах занимают столько места, что больше не могут отображаться рядом. Уменьшите ширину потока в узле.
Классификация по цвету	Без классификации: потоки в узлах не отображаются в редакторе сети по классам цвета. Поле <Имя атрибута > и список Границы классов и цвета неактивны и не могут быть отредактированы. На базе атрибута: цвет потоков в узлах основывается на значениях атрибута, выбранного в поле <Имя атрибута> для выбранного атрибута и Границы классов и цвета. Столбец Нижняя граница: значение для нижней границы выбранного атрибута в этом диапазоне значений. С диапазона значений выше МИН. базируется на верхней границе строки выше. Столбец Верхняя граница: значение для верхней границы выбранного атрибута в этом диапазоне значений. Верхняя граница относится к диапазону значений. Столбец Имя: обозначение класса в легенде. : выбор предустановленной цветовой схемы, содержащей границы классов и цвета. Цветовые схемы отличаются цветами и границами классов: Красный-желтый-зеленый: 11 классов, размер класса по умолчанию 0,500, 11 цветов Зеленый-желтый-красный: 11 классов, размер класса по умолчанию 0,500, 11 цветов Скорость: 11 классов, 11 цветов: розовый, красный, желтый, зеленый, МАКС. = белый Плотность: 11 классов, 11 цветов: белый, голубой, синий, МАКС. = белый Нагрузка: 11 классов, 11 цветов: белый, голубой, синий, МАКС. = белый Относительное время задержки: 11 классов, 11 цветов: белый, голубой, синий, МАКС. = белый Значение уровня обслуживания: шесть классов, шесть частично прозрачных цветов: синий, зеленый, желтый, МАКС. = красный Фактор масштабирования для границ Ввести фактор для верхней границы и нижней границы. Кнопка Применить: умножение значения верхних и нижних границ на коэффициент.

6. Подтвердите с помощью OK.
