Создать диаграммы

В столбчатых диаграммах , диаграммах рассеяния и линейных диаграммах можно отображать данные в графическом виде, благодаря чему их удобно сравнивать друг с другом, анализировать или использовать для отчетов и презентаций.

В Vissim можно отобразить в виде диаграмм следующие данные.

• Данные, содержащие свойства сети Vissim, например базовые данные или атрибуты объектов сети. Сюда относятся также данные определенных пользователем атрибутов.
• Данные, которые возникают во время имитации, например, конечные атрибуты из списков результатов.

Пример столбчатой диаграммы, линейной диаграммы

Например, на изображении для пяти полученных сборов данных в виде столбцов показано зарегистрированное количество транспортных средств за три цикла имитации, среднее измеренное количество транспортных средств за три цикла имитации нанесено в виде линии (Создать быстрый запуск диаграмм), (Создание линейной или столбчатой диаграммы без предварительного выбора).

Диаграммы рассеяния

Диаграммы рассеяния особенно подходят для визуализации корреляции данных объекта сети, например с целью сопоставления значений двух конечных атрибутов или для быстрого качественного сравнения нескольких последовательностей данных (Создание диаграммы рассеяния).

Примеры

• Основополагающая диаграмма: транспортный поток Q (количество ТС за интервал времени) противопоставляется средней скорости (усредненной скорости всех ТС за интервал времени), зарегистрированной Vissim в сети во время симуляции. Значения были зарегистрированы в ходе анализа отрезков на базе сегментов анализа отрезков и интервалов времени. Для каждого интервала времени создается точка в облаке точек.
• Калибровка: выбранные конечные атрибуты нескольких циклов симуляции отображаются на диаграмме рассеяния и сравниваются с данными измерения, чтобы определить и оценить разницу. Таким образом, например, можно противопоставить пропускную способность перекрестка или въезда интенсивности транспортного движения в вышестоящем транспортном потоке или отобразить длину затора и время задержек на подъезде, а также визуализировать количество ТС и время задержек в сети Vissim в рамках динамического распределения.

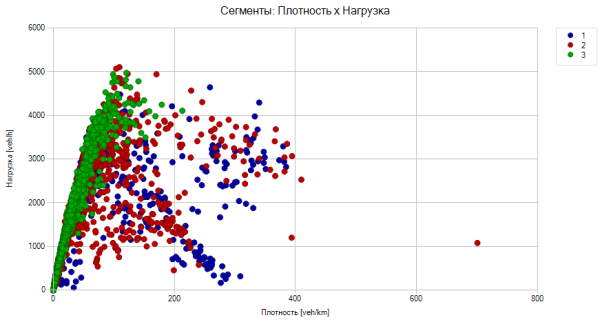

На изображении показан, например, параметр Плотность (Density (All)) в зависимости от параметра Нагрузка (Volume (All)), исходя из анализа отрезков на базе сегментов анализа отрезка. Сравнение результатов трех циклов имитации обеспечивает возможность записи циклов имитации для последовательности данных. Vissim автоматически присваивает точкам каждой группы ряда данных один и тот же цвет.
