Отображение данных

В зависимости от ваших требований к сопоставимости или анализу данных можно создать следующие диаграммы.

• Линейная диаграмма
• Столбчатая диаграмма

Для отображения в качестве диаграммы следует выбрать нужный тип объекта сети, тип базовых данных или тип данных результатов, а также по меньшей мере один объект из этого выбранного типа и по меньшей мере один атрибут объекта. Значения атрибутов будут указаны на вертикальной оси Y (Создать быстрый запуск диаграмм), (Создание линейной или столбчатой диаграммы без предварительного выбора).

Линейную диаграмму можно комбинировать со столбчатой, используя графические параметры последовательности данных (Оптимизировать отображение диаграммы).

• Диаграмма рассеяния (Создание диаграммы рассеяния)

Для отображения в качестве диаграммы рассеяния следует выбрать нужный тип объекта сети, тип базовых данных или тип данных результатов, а также по одному атрибуту этого типа данных, значения которых должны быть нанесены на ось Х и ось Y. Выбранные атрибуты можно ограничить далее, используя опции Фильтр и Агрегирование. Диаграммы рассеяния нельзя комбинировать со столбчатыми или линейными диаграммами. Данные отображаются в виде точек в облаке точек. Выбирая записи для последовательности данных, вы создаете базу для создания групп, данные которых хотите сравнить друг с другом. Это создает основу для различных цветов, форм, а также легенду на диаграмме рассеяния. Точкам каждой группы последовательности данных Vissim автоматически присваивает один и тот же цвет.

Измерение по оси Х для линейной и столбчатой диаграммы

На оси X вносятся объекты одной из следующих плоскостей. Вы выбираете нужную плоскость и таким образом устанавливаете для выбранного типа объекта сети, типа базовых данных или типа данных результатов, вносить ли на оси X объекты сети, атрибуты, циклы имитации, интервалы времени, типы ТС или типы пешеходов. Затем выберите объекты этой плоскости, которые будут вноситься на оси X.

Можно выбрать следующие плоскости и объекты этих плоскостей:

• Объекты сети: выберите не менее одного объекта указанного типа объекта сети, типа базовых данных или типа данных результатов. С помощью опции можно выбрать также все объекты выбранного типа объекта сети, типа базовых данных или типа данных результатов.
• Атрибуты: выберите не менее одного атрибута для одного или нескольких указанных объектов.
• Циклы имитации: если выполнены циклы имитации, то можно выбрать требуемые циклы имитации, на основании которых в диаграмме должны учитываться данные выбранных объектов и атрибутов. С помощью опции можно учитывать также все циклы имитации.
• Интервалы времени: также можно выбрать интервалы времени (если они есть), из которых в диаграмме должны учитываться данные выбранных объектов сети и атрибутов. С помощью опции можно учитывать также все интервалы времени.
• Классы ТС или Классы пешеходов: можно выбрать классы ТС или классы пешеходов, из которых в диаграмме должны учитываться данные выбранных объектов сети и атрибутов. С помощью опции можно учитывать также все классы ТС или классы пешеходов.

Значения атрибута на оси Y для линейной и столбчатой диаграммы

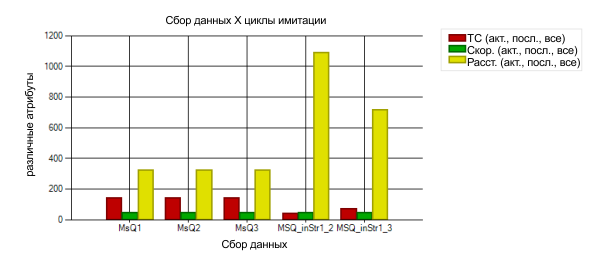

Высота столбца в столбчатой диаграмме соответствует значению атрибута объекта, указанному на оси X. Если вы выбрали несколько атрибутов для объектов оси X, то в столбчатой диаграмме будет показываться по одной балке для каждого атрибута. Полосы различаются при помощи различных цветов для каждого атрибута.

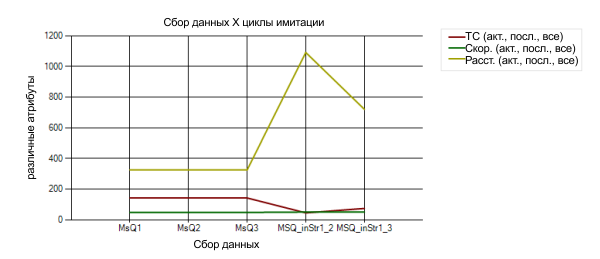

Вертикальная позиция точки данных в линейной диаграмме соответствует значению атрибута объекта, указанному на оси X. Точки данных нескольких объектов соединены при помощи линии.

Для данных с указанием значений в процентах Vissim делит ось Y от 0 до 100. При показе только одного атрибута с данными в процентах на оси y будет показываться надпись [%].

Отображение данных во время текущей имитации

Если во время текущей имитации будет показываться диаграмма, в которой содержатся динамические данные, то диаграмма будет показывать эти данные в каждом временном шаге. Поэтому диаграмма может постоянно изменяться, пока идет имитация.
