Attribute von 2D/3D-Modellsegmenten
Sie können die 3D-Modell-Datei auswählen, die das Modellsegment des Fahrzeugs oder Fahrzeugsegments definiert.
1. Wählen Sie im Menü Basisdaten > 2D/3D-Modellsegmente.
Die Liste 2D/3D-Modellsegmente öffnet sich.
Die Attribute und Attributwerte dieses Basisdatentyps werden in der linken Liste von zwei gekoppelten Listen angezeigt.
|
Hinweis: Sie können in Listen über das Symbol |
2. Klicken Sie auf den gewünschten Eintrag.
3. Geben Sie in die Liste die gewünschten Attributwerte ein:
| Element | Beschreibung |
|---|---|
|
Index |
Laufende Nummer des Modellsegments |
|
3DDatei |
3D-Modell-Datei: Dateiname der Datei , *.v3d, *.3ds, *.dwf oder *.skp, standardmäßig im Verzeichnis ..\Exe\3DModels\ oder einem der Unterverzeichnisse in Ihrer Vissim-Installation. Wenn Sie auf den Dateinamen klicken, wird der Pfad zum Verzeichnis angezeigt. Ab Vissim 2021 verfügt Vissim über eine geänderte Verzeichnisstruktur unterhalb von ..\Exe\3DModels\. Dadurch können 3D-Modell-Dateien in anderen Verzeichnissen gespeichert sein, als in Vorgängerversionen. Wenn Vissim eine 3D-Modell-Datei unter dem hier angezeigten Pfad nicht findet, sucht Vissim im Verzeichnis ..Exe\3DModels sowie in dessen Unterverzeichnissen. Wenn Vissim die Datei findet, wird der neue Pfad gespeichert, wenn Sie das Vissim-Netz speichern. |
|
Länge |
Länge |
|
Breite |
Breite |
|
Höhe |
Höhe |
|

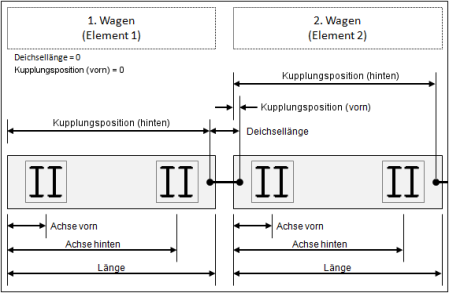

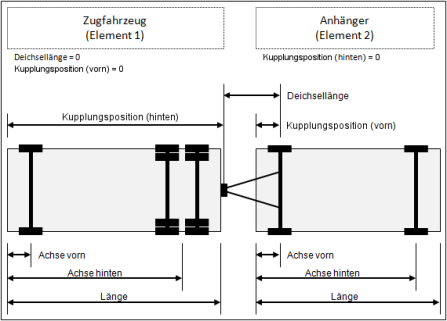

DeichsLng |
Deichsellänge |
|
KuppVorn |
Kupplungsposition (vorne) |
|
KuppHint |
Kupplungsposition (hinten) |
|
AchseVorn |
Achsenposition vorne |
|
AchseHint |
Achsenposition hinten |
|
2D3DModell |
Zugeordnetes 2D/3D-Modell aus der linken gekoppelten Liste 2D/3D-Modelle |
|
BerOhneFahrgVorn |
Bereich ohne Fahrgäste (vorn): Die Länge gemessen von der Vorderkante des Modellsegments, innerhalb der sich keine Fahrgäste aufhalten. Dieser Bereich wird für aussteigende Fußgänger bei der Wahl einer Tür ausgeschlossen. |
|
BerOhneFahrgHint |
Bereich ohne Fahrgäste (hinten): Die Länge gemessen von der Hinterkante des Modellsegments, innerhalb der sich keine Fahrgäste aufhalten. Dieser Bereich wird für aussteigende Fußgänger bei der Wahl einer Tür ausgeschlossen. |
4. Wählen Sie in der Symbolleiste der Liste in der Auswahlliste Relationen den gewünschten Eintrag.
- 2D/3DModell: Zugeordnetes 2D/3DModell bearbeiten (2D/3D-Modelle definieren)
- Türen: Liste der zugeordneten Türen anzeigen und Attributwerte bearbeiten (Türen für ÖV-Fahrzeuge definieren)
Die Daten sind zugeordnet.
