マトリックスエディタにおける車両交通のODマトリックスの編集

マトリックスエディタで、ODマトリックスのゾーン間の車両交通のトリップ数を入力します。複数のマトリックスエディタを開いて値を編集できます。

Viswalkの[Pedestrian OD Matrix]-[歩行者のODマトリックス]で、歩行者のODマトリックスを編集します (歩行者のODマトリックス)。

マトリックスエディタを開いてトリップ数を入力

1. 少なくとも1つのマトリックスが定義されていることを確認します (出発地-目的地のマトリックスの定義)。

2. [Zone connector]-[ゾーンコネクター] タイプの駐車場が定義されており、ゾーンに割り当てられていることを確認します (動的配分の駐車場の定義)。

3. [Traffic]-[交通]メニューで、[Dynamic Assignment]-[動的配分] > [Matrices]-[マトリックス]をクリックします。

[Matrices]-[マトリックス] リストが開きます。

4. 目的のエントリーを選択します。

5. リストツールバーで、[Edit object]-[オブジェクトの編集] をクリックします。

ひとこと:

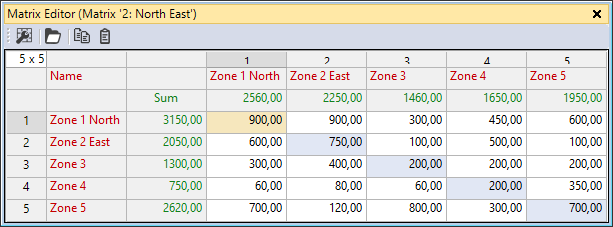

マトリックスエディタが開きます。マトリックス、ゾーンの名前（赤）、ゾーン間のトリップの合計（緑）が表示されます。

マトリックスのディメンションは定義されているゾーン数に応じて自動的に調整されます。ディメンションは左上のボックス内に表示されます。

次のステップでは、複数のフィールドを定義して値を入力することもできます。

6. 白と青のボックスに、ゾーン間のトリップ数を入力します。

マトリックスエディタでは、1つ以上のセルを選択し、値をコピーして他のセルに貼り付けることができます。複数のセルの値をコピーする場合は、次のパターンのいずれかに従って選択する必要があります。

1. 目的のセルを選択します。

2. マトリックスエディタツールバーで、をクリックします。

次のステップでは、コピーしたときと同じパターンに従って、セルを貼り付けます。

3. 目的のターゲットのセルを選択します。

4. マトリックスエディタツールバーで、をクリックします。

1. グラフィックパラメータをマトリックスで編集するには、マトリックスエディタツールバーで [Matrix editor graphic parameters]-[マトリックスエディタグラフィックパラメータ] をクリックします。

2. 必要な変更を加えます。

1. マトリックスエディタの列ヘッダーを右クリックします。

2. ショートカットメニューで、目的のエントリーをクリックします。

[Element]-[エレメント]	[Description]-[説明]
[Set Optimum Width for All Columns]-[すべての列に最適な幅を設定]	最も長い列タイトルと最も長いセルエントリーが収まるよう、すべての列の幅を調整します。
[Adjust Column Widths To Window Size]-[列の幅をウィンドウサイズに合わせて調整]	すべての列の列幅をウィンドウサイズに合わせます。
