信号コントローラーエディターでの信号グループの定義

信号コントローラーエディターを開き、次の信号コントローラータイプの信号グループを定義できます。

Siemens VA、TRENDS、VAP、およびVS Plusタイプの信号制御手順では、信号コントローラーエディターで信号グループを定義しません (Siemens VA、TRENDS、VAP、VS-Plusの信号グループの定義)。

1. 信号コントローラーエディターを開きます (信号コントローラーエディターを開き使用)。

2. ナビゲーターで、[Signal groups]-[信号グループ] をクリックします。

信号グループリストが開きます。

信号グループがまだ定義されていない場合は、列タイトルのみが表示されます。

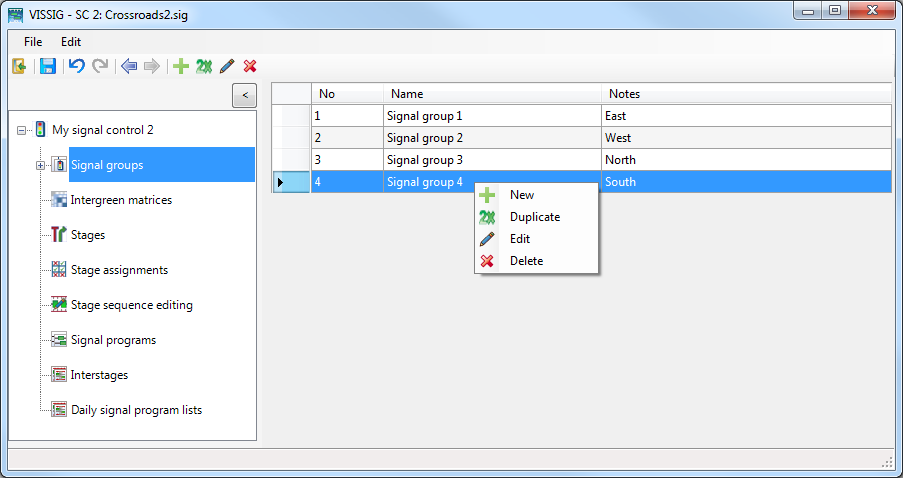

3. リスト内を右クリックします。

ショートカットメニューが開きます。

4. 目的のエントリをクリックします。

[Element]-[エレメント]	[Description]-[説明]
[Add]-[追加]	利用可能な最初のポート番号を使って、新しい信号グループを追加します。デフォルトでは、信号状態シーケンス [Red-Red/Amber-Green-Amber]-[赤-赤/黄-青-黄] が割り当てられます。データ入力を最小限に保つために、必要なそれぞれの信号グループタイプの信号グループを作成してください。その後、標準の信号シーケンスを提供し、必要に応じて作成されたテンプレートをそのつど複製します。
[Duplicate]-[複製]	信号グループをコピーし、新しい番号で挿入します
[Edit]-[編集]	選択した信号グループのデータを変更します
[Delete]-[削除]	選択した信号グループを削除します

デフォルトでは、リストを編集できます (リストの使用)。

5. [Save]-[保存] ボタンをクリックします。

6. 信号グループを編集します (信号グループの編集)。
