Моделировать светосигнальные устройства для пешеходов

1.  Убедитесь, что заданы следующие объекты сети:

• Отрезки для пешеходов, в которых выбран атрибут Является пешеходной зоной (Определить пешеходные отрезки). (B) на рисунке.
• Светосигнальные устройства с группами сигналов на отрезках (Определение ГС в редакторе ССУ). (1), (2) на рисунке.

2.  Выберите в атрибуте КлассыПеш светофоров, которые расположены на пешеходном отрезке, нужные Классы пешеходов (Атрибуты светофоров). Пешеход принимает во внимание светофор только в том случае, если он относится к тому типу пешеходов, класс пешеходов которого выбран в атрибуте светофора.

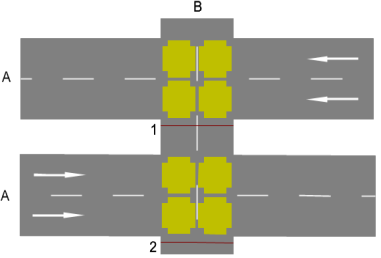

Рисунок показывает пример моделирования:

Светофор действует исключительно в направлении, действующем на пешеходном отрезке в то время, в которое светофор добавляется на пешеходном отрезке. В обратном направлении светофор не действует. Направление пешеходного отрезка указывают желтые стрелки по краю пешеходного отрезка, если выделить пешеходный отрезок.

• Если светофор вставлен в направлении пешеходного отрезка, то он будет либо открыт, либо закрыт для пешеходов, которые идут в этом направлении. Это зависит от динамического состояния присвоенной ГС:
• Красный и желтый: на светофоре запрещающий сигнал. Пешеходы остаются стоять на светофоре, пока он больше не будет показывать красный или желтый.
• Другие случаи: на светофоре разрешающий сигнал, пешеходы могут дальше идти по пешеходному отрезку.
• Пешеходы всегда могут проходить светофор против направления пешеходного отрезка вне зависимости от его состояния. Если движение этих пешеходов также должно регулироваться светофорами, поверните направление пешеходного отрезка и вставьте дополнительный светофор. Затем можно опять повернуть направление пешеходного отрезка в исходное направление. В результате на пешеходном отрезке будет два светофора, действующих в различных направлениях.

3.  Если необходимо изменить направление отрезка на противоположное, щелкните по отрезку и нажмите клавишу Tab.

Динамическое состояние (к примеру, красный или зеленый) светофора связано с динамическим состоянием соответствующей группы сигналов, к которой относится светофор.
