Визуализировать нагрузку на путях в виде диаграммы «паук»

Можно визуализировать нагрузку на путях динамического распределения в виде диаграммы «паук».

• Сначала вставьте в редакторе сети сечения фильтра объекта сети Диаграмма «паук» на отрезках или соединяющих отрезках, являющихся частью путей, нагрузку которых вы хотели бы визуализировать (Определить диаграмму «паук» и место для подключения фильтра).
• Затем сконфигурируйте отображение в графических параметрах диаграммы «паук» или в качестве альтернативы на основе цветовой схемы для эпюр отрезков (Графические параметры для визуализации нагрузки путей с помощью диаграммы «паук»), (Отображение эпюры диаграммы «паук»).

Диаграмма «паук» визуализирует нагрузку последнего цикла имитации.

Примеры

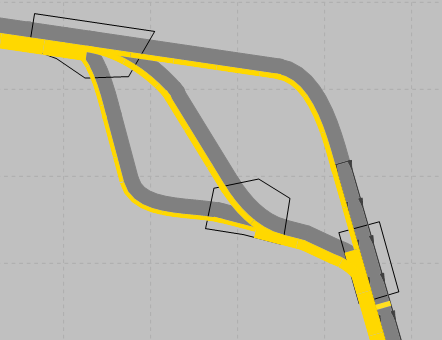

На рисунке показан фрагмент сети Vissim, в котором визуализирована нагрузка на путях в виде диаграммы «паук». Под узлом внизу справа размещено и выбрано желтым цветом место для подключения фильтра диаграммы «паук». Нагрузки путей, в которых расположен отрезок, визуализируются параллельно в виде желтой эпюры. Ширина варьируется в зависимости от значения нагрузки на путях:

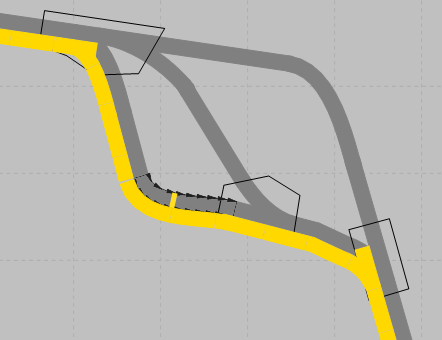

На рисунке внизу показан тот же фрагмент. Однако место для подключения фильтра диаграммы «паук» размещено и выбрано слева на соединяющем отрезке. Через этот соединяющий отрезок ведет только один путь:

Дополнительные возможности визуализации результатов анализа

• Цветовые схемы на отрезках (Присвоить цвет узлам на основе атрибута)
• Эпюры отрезков (Список графических параметров для объектов сети), (Атрибуты отрезков)
• Визуализация потоков в узлах (Визуализировать потоки в узлах)
