Атрибуты маршрутов ОТ

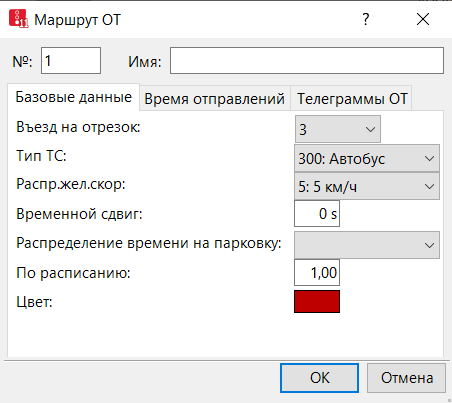

Окно Маршрут ОТ откроется автоматически, если вставлен объект сети и выбрано автоматическое открытие диалогового окна после создания объекта (Определить функцию правой кнопки мыши и действие после создания объекта). По умолчанию открывается только список маршрутов ОТ.

В этом окне укажите значения атрибутов для объекта сети. Для уже определенных объектов сети можно вызвать это окно с помощью следующих функций:

• Дважды щелкните в списке объектов сети типа объекта сети на строку с желаемым объектом сети.
• Выберите в редакторе сети для выбранного объекта сети в контекстном меню Редактировать.

Объект сети может содержать дополнительные атрибуты. Все атрибуты и значения атрибутов объекта сети можно показывать в списке объектов сети соответствующего типа объекта сети. Список Вы можете открывать с помощью следующих функций:

• Щелкните правой кнопкой мыши на панели объектов сети по нужному типу объекта сети и выберите в контекстном меню Показать список.
• Выберите в редакторе сети для выбранного объекта сети в контекстном меню Показать в списке.
• Выберите в меню Списки в нужной категории тип объекта сети.

Атрибуты и значения атрибутов объекта сети можно редактировать в списке объектов сети для соответствующего типа объекта сети.

Объекты этого типа объектов могут иметь ссылки на другие объекты. Поэтому список атрибутов показывается как левый список из двух закрепленных списков. Можно отобразить на панели инструментов в списке выбора Корреспонденции справа связанный список с атрибутами нужной корреспонденции (см. ниже Показать и редактировать зависимые объекты как корреспонденции).

Примечание: Можно показать и скрыть в списках столбцы со значениями атрибутов, используя символ  Выбрать атрибуты.

Базовые атрибуты маршрутов ОТ

Базовые атрибуты элемента сети отображаются в верхней области окна и в списке объектов сети соответствующего типа объекта сети.

Элемент	Описание
№	Однозначный номер от 1 до 4294967295
Имя	Обозначение

Вкладка Базовые данные

Элемент	Описание
Въезд на отрезок	Отрезок въезда ОтрВъезд: отрезок, на котором начинается маршрут ОТ.
Тип ТС	ТипТС: тип ТС маршрута ОТ.
Распр.жел.скор.	распрЖелСкор: начальная скорость транспортного средства ОТ.
Временной сдвиг	Сдвиг времени въезда (СдвигВрВъезда): промежуток времени, который требуется ТС ОТ, чтобы въехать в сеть согласно расписанию, чтобы вовремя отъехать от первой обслуживаемой остановки в определенное время отправления. Тем самым вы вводите время отправления Вашего существующего расписания как время отправления маршрута ОТ. Временной сдвиг выводится как сумма времени, которое транспортное средство едет до первой остановки ОТ в сети, плюс среднее время на высадку и посадку пассажиров на этой остановке. Вытекающее отсюда время нулевого пробега в начале смены в сети всегда устанавливается на ноль, если время отправления меньше, чем временной сдвиг. Если временной сдвиг равен 0 с, транспортные средства маршрута ОТ входят в сеть Vissim точно в определенное время отправления.
Распределение времени на парковку	Распределение времени въезда (РаспрВрВъезда): распределение времени для изменения времени въезда транспортного средства в сеть (Применить распределения), (Применить распределения времени). Это значение суммируется к рассчитанному времени въезда в сеть как опоздание. Время въезда = время отправления – временной сдвиг.
По расписанию	ПоРасп: относится только к остановкам с указанием времени отправления: фактор времени ожидания транспортного средства ОТ как части оставшегося времени до запланированного отправления. Диапазон значений 0.00 до 1.00. По расписанию = 1: отправление по расписанию, самое раннее (Атрибуты маршрутов ОТ ). По расписанию < 1: Отправление может происходить раньше. Момент времени отправления базируется исключительно на времени прибытия и времени пребывания. Благодаря этому можно также заранее имитировать прибытие.
Цвет	Указание цвета транспортных средств ОТ этого маршрута

Вкладка Время отправления

Существует возможность определить отдельные поездки маршрута как курсы. При указании времени отправления отдельные поездки (Новый) и поездки по интервалам (Интервал) могут смешиваться. В обоих случаях помимо времени дополнительно можно указать как номер курса, так и степень заполнения.

В списке содержатся помимо всего прочего следующие атрибуты:

Элемент	Описание
Отпр	Время отправления ТС ОТ относительно времени начала имитации
ТелеКурс	ОТ-телегр. — курс: дополнительный номер курса. Если в сети определены пункты регистрации, то номер курса служит для того, чтобы выполнять анализ серийных телеграмм с точки зрения номера курса.
Заполн	Заполнение: первоначальное количество пассажиров в транспортном средстве ОТ при въезде в сеть Vissim.

Создание времени отправлений

Можно определять одновременно несколько вариантов времени отправления.

1.  Щелкните правой кнопкой мыши по таблице во вкладке Время отправлений.

2.  Выберите в контекстном меню запись Создать время отправлений.

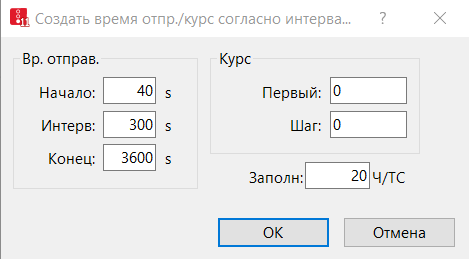

Откроется окно Создать время отпр./курс согласно интервала.

3.  Выполните желаемые настройки:

Элемент	Описание
Время отправления	Первое отправление в интервале расписания Начало: первое отправление. Интервал: частота интервалов. Vissim создает все определенные таким способом отправления как отдельные поездки. Существует возможность ввести также несколько интервалов по порядку. Конец: последнее отправление.
Курс движения	Опциональный курс Первый: первый номер курса. Отображается во вкладке Время отправлений. Шаг: приращение для всех последующих номеров курса. Время отправления сортируется в хронологическом порядке.
Заполненность	Количество пассажиров в транспортном средстве ОТ при въезде в сеть Vissim. Отображается во вкладке Время отправлений.

Вкладка ОТ-телеграммы.

Существует возможность определить данные, которые передаются при проезде пунктов регистрации в радиотелеграммах ОТ для процедуры регулирования (Применить детекторы).

Элемент	Описание
ОТ-телеграмма маршрута	Отправить телеграммы ОТ (ТелеОТОтпр): . Если эта опция выбрана, транспортные средства этого маршрута ОТ фиксируются пунктами регистрации.
Маршрут	Телеграммы ОТ — линия (ТелеЛин): номер маршрута ОТ, макс. 999 999 999.
Маршрут	Телеграммы ОТ — маршрут (ТелеМарш): номер пути маршрута ОТ, макс. 999 999 999.
Приоритет	Телеграммы ОТ — приоритет (ТелеПрио): приоритет транспортного средства ОТ [от 1 до 7].
Длина транспортного средства ОТ	Телеграммы ОТ — длина ТС (ТелеДлТС): длина ТС ОТ [от 1 до 7].
Направление вручную	ОТ-телегр. — направление вручную (ТелеНапрВруч): направление, откуда приближается транспортное средство, если пункт регистрации не может определить это однозначно на основе номера маршрута ОТ и номера пути маршрута.

Отображение и редактирование зависимых объектов в виде корреспонденций

Атрибуты и значения атрибутов этого типа объекта сети отображаются в левом из двух закрепленных списков.

1.  Выберите желаемую запись в левом списке.

Правый список содержит атрибуты и значения атрибутов объектов сети и (или) базовые данные, которые присвоены выбранному объекту сети в левом списке.

• Время отправлений: Атрибуты описываются выше.
• Остановки маршрута (Редактирование остановки маршрутов ОТ).
• Последовательность отрезков: номера отрезков и соединяющих отрезков, через которые проходит этот маршрут ОТ (Атрибуты отрезков).

2.  Выберите нужную запись на панели инструментов списка в списке выбора Корреспонденции.

3.  Введите желаемые данные.

Данные будут присвоены.
