Определение регулирования приоритета проезда для конфликтных зон с помощью главного потока

Vissim по умолчанию присваивает конфликтным зонам статус Пасс. (Применение конфликтных зон). При переходе в режим вставки конфликтных зон Vissim отображает пассивные конфликтные зоны в редакторе сети желтым цветом. Можно изменять этот статус в каждой конфликтной зоне и тем самым регулировать приоритет проезда. Чтобы не вводить отдельно параметры для каждой конфликтной зоны на каждом перекрестке и (или) узле, можно задать направление основного потока и в результате изменить приоритет проезда конфликтующих потоков в конфликтных зонах. При этом статус конфликтных зон основного потока устанавливается на зеленый, а второстепенного потока — на красный. Это означает, что отрезок вдоль основного потока имеет приоритет проезда, а отрезок второстепенного потока предназначен для ТС, уступающих дорогу. Это также возможно для нескольких последовательных узлов.

Определение конфликтных зон и (или) 2-фазного управления

Если используются следующие шаги для определения основного потока в редакторе сети, можно указать необходимость определения в программе Vissim в узлах только необходимых конфликтных зон, только 2-фазного управления или необходимых конфликтных зон и 2-фазного управления вместе.

Обязательные условия для 2-фазного управления

Для определения 2-фазного управления необходимо определить узлы на нужных перекрестках (Определение узлов).

Свойства 2-фазного управления

• Vissim вставляет светофор за 1 м до первой конфликтной зоны в узле для поворотов.
• Если узел является ответвлением, Vissim вставляет светофор выше по направлению движения от конфликтной зоны ответвления на отрезке, но не на основе полосы движения.
• Если область между конфликтными зонами или между конфликтными зонами и входящими или исходящими соединяющими отрезками короче 1 м, Vissim вставляет светофор выше по направлению движения.
• Если Vissim вставляет светофор дальше вверх по направлению движения, чтобы он не находился в конфликтных зонах, то светофор может быть расположен непосредственно в начале конфликтной зоны, расстояние в 1 м не является возможным.
• Vissim вставляет светофоры независимо от статуса конфликтных зон.

Vissim вставляет детектор, если поворот не является поворотом главного потока, но имеет конфликт с главным потоком. Это также относится к пешеходному переходу, который имеет конфликт с главным потоком. Таким образом, все повороты, которые параллельны главному потоку и не конфликтуют с ним, окрашиваются в зеленый цвет одновременно с главным потоком. Длина детектора 2 м на отрезке для транспортных средств. Детектор имеет длину 1 м на отрезке, для которого выбран атрибут Как пешеходная зона. Vissim вставляет детектор на том же отрезке, на котором размещен соответствующий светофор.

• Если ответвления "В отрезок" и "Из отрезка" соединяющего отрезка перекрываются, установите для этих конфликтных зон атрибут Тип конфликта (вручн.) на Ответвление и деактивируйте атрибут Автоматически установить тип конфликта.

При перемещении светофора выше по направлению движения, в том случае если он будет находиться в пределах одной или нескольких конфликтных зон, например ответвлений, минимальное расстояние между светофором и конфликтной зоной должно быть равно 1 м. Светофор можно расположить непосредственно в начале конфликтной зоны далее вверх по направлению движения.

Во время определения объектов в редакторе сети отображается Краткая справка, в которой описываются необходимые действия. Краткую справку можно отобразить и скрыть.

1.  На панели инструментов редактора сети щелкните по символу Конфликтные зоны.

Конфликтные зоны будут отображены в редакторе сети в цвете. Конфликтные зоны, которым еще не присвоено правило регулирования приоритета проезда, по умолчанию будут выделены желтым.

2.  Щелкните на вертикальной панели инструментов слева в редакторе сети по символу  Определить главный поток.

При наведении курсора на отрезок или соединяющий отрезок вокруг него появляется круглое выделение.

• Можно удерживать клавишу Shift и поворачивать колесо прокрутки, чтобы изменить размер круговой области выделения.
• Можно повернуть колесо прокрутки, чтобы увеличить или уменьшить масштаб.
• Символ  справа под курсором указывает на то, что можно выбрать начальное положение главного потока на отрезке или соединяющем отрезке.
• В левом верхнем углу редактора сети отображается область Определить главный поток.
• В качестве альтернативы вариантам настройки конфликтных зон и/или 2-фазного управления узлами главного потока в области Определить главный поток, описанным в следующих шагах, можно щелкнуть непосредственно по символу на каждом узле в главном потоке, пока не отобразится нужная опция.
• Если вы не хотите устанавливать конфликтные зоны и/или 2-фазное управление для одного из узлов и хотите тем самым удалить узел из выбора узлов в главном потоке, щелкните по символу на узле. Символ изменится на . Если вы хотите снова сохранить узел в выборе, щелкните по .

3.  Наведите курсор на отрезок или соединяющий отрезок с положением вверх по направлению движения конфликтных зон, начиная с которого необходимо определить главный поток.

На отрезках и соединяющих отрезках, которые находятся в области кругового выделения, отображаются зеленые места старта. На них можно начать определять главный поток.

4.  Щелкните по нужной позиции, с которой вы хотите начать определение главного потока.

5.  Наведите курсор на позицию на отрезке или соединяющем отрезке, на котором необходимо закончить определение главного потока.

Между местом старта и местом цели главного потока может быть несколько последовательных и соединяющих отрезков и несколько узлов. Зеленая полоса обозначает главный поток.

6.  Щелкните по позиции на отрезке или соединяющем отрезке, на котором необходимо закончить определение главного потока.

Конфликтные зоны в области главного потока имеют цветную штриховку.

• Зеленый: основной поток (имеет приоритет проезда).
• Красный: второстепенный поток (уступающие).

Если соединяющие отрезки для левого поворота заканчиваются вниз по направлению движения от соединяющих отрезков для правых поворотов, то отдельные конфликтные зоны все равно могут иметь статус Пасс.

Справа под курсором отображается символ , который обозначает возможность завершения определения главного потока.

Если зеленая полоса главного потока проходит через объект сети Узел, то учитываются все конфликтные зоны, которые находятся внутри узла, начинаются или заканчиваются в нем.

7.  Если статус требуется изменить не для всех конфликтных зон этого узла, а только для конфликтных зон, которые находятся на этом узле в зеленой полосе, удерживайте клавишу Ctrl и щелкните по объекту сети Узел.

Конфликтные зоны за пределами зеленой полосы будут снова отображаться желтым цветом для статуса Пасс.

Следующий шаг можно выполнить несколько раз.

8.  Если необходимо включить в выбор конфликтные зоны, которые не находятся в объекте сети Узел, установите курсор таким образом, чтобы конфликтные зоны находились в области кругового выделения, и щелкните мышью.

9.  Введите в области Определить главный поток нужные значения.

Элемент	Описание
МинЗелГлПоток	Минимальная продолжительность зеленого на главном потоке: минимальная продолжительность зеленого сигнала для главного потока. Действительно только для определенных типов ССУ. Значение по умолчанию: 5,0.
МинЗелВторПоток	Минимальная продолжительность зеленого на второстепенном потоке: минимальная продолжительность зеленого сигнала для второстепенного потока. Действительно только для определенных типов ССУ. Значение по умолчанию: 5,0.
БазВрГлПоток	Базовое время задержек для главного потока: количество времени, которое необходимо выждать, пока группа сигналов для главного потока не приобретет зеленый цвет, прежде чем конфликтная группа сигнала приобретет зеленый цвет. Значение по умолчанию: 10,0.
БазВрВторПоток	Базовое время задержек для второстепенного потока: количество времени, которое необходимо выждать, пока группа сигналов для второстепенного потока не приобретет зеленый цвет, прежде чем конфликтная группа сигнала приобретет зеленый цвет. Значение по умолчанию: 5,0.

10.  Щелкните в области Определить главный поток на .

Штриховка будет отменена. В списке Конфликтные зоны настраивается статус конфликтных зон, а в столбцах Отрезок 1 и Отрезок 2 отображаются цвета в соответствии со статусом.

Если главный поток проходит по отрезкам и соединяющим отрезкам, образующим повороты, то действует следующее.

• Если конфликтная зона содержится более чем в двух поворотах и Vissim вычисляет для них различные статусы, то Vissim устанавливает статус на Пасс. К конфликтной зоне перекрестка относится также следующее: если один из двух сегментов отрезка в конфликтной зоне находится на главном потоке, то отрезок этого сегмента получает приоритет (зеленый).
• Если конфликтная зона применяется к нескольким поворотам, которые допускают различное регулирование приоритета проезда и (или) приоритет проезда в которых не может быть четко обозначен, Vissim выдает предупреждение. Предупреждения для соответствующих конфликтных зон можно просмотреть в окне Сообщения.

11.  Проверьте состояние конфликтных зон и выберите нужный статус. В частности, проверьте следующие конфликты.

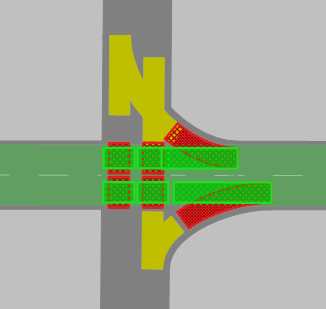

Повороты налево ведут от второстепенного потока на левой полосе движения многополосного отрезка главного потока, повороты направо с обратного направления второстепенного потока ведут на правую полосу движения многополосного отрезка. Главный поток, проходящий прямо слева направо, имеет приоритет. Пример приводится ниже.

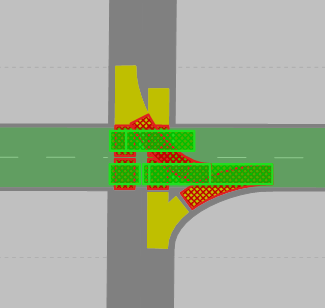

Повороты налево ведут от второстепенного потока на полосе движения отрезка главного потока, повороты направо с обратного направления второстепенного потока ведут на ту же самую полосу движения. Главный поток, проходящий прямо слева направо, имеет приоритет. Пример приводится ниже.

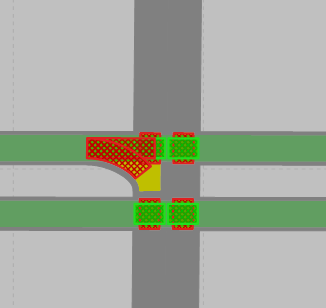

Повороты направо от главного потока пересекают параллельный главный поток (например, транспортное средство пересекает велосипедную полосу). Главный поток, параллельно проходящий прямо слева направо, имеет приоритет. Пример приводится ниже.
