Применить панель объектов сети

Панель объектов сети содержит список типов объектов сети. С помощью символов и контекстного меню можно вызвать настройки и функции для отображения, выбора и обработки объектов сети в редакторе сети. Настройки всегда относятся только к последнему активному редактору сети. Если активировать его нажатием на другой редактор сети, то на панели объектов сети будут отображаться настройки для этого редактора сети.

Рекомендация: По умолчанию панель объектов сети, панель уровней, панель 3D-инфо-досок и панель фонов расположены вместе. Таким образом, с помощью вкладок под панелью можно переключаться в ту или иную панель.

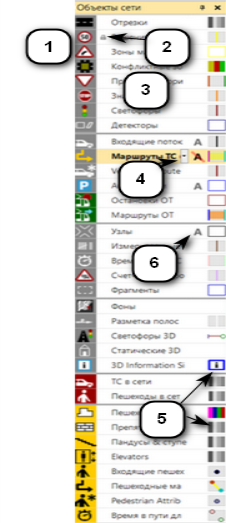

Элементы в панели объектов сети

(1) Символ Тип объекта сети (видимость)

• Символ (и имя) типа объекта сети выделены цветом: объекты сети этого типа отображаются в редакторе сети.
• Символ (и имя) типа объекта сети выделены серым цветом: объекты сети этого типа не отображаются в редакторе сети.

(2) Символ Замок (возможность выбора)

Символ отображается, только если навести курсор на имя типа объекта сети или если присутствует символ закрытого замка.

	Замок открыт: в редакторе сети можно выбрать и редактировать объекты сети этого типа.
	Замок закрыт: в редакторе сети невозможно выбрать и редактировать объекты сети этого типа.

(3) Экранная кнопка с названием типа объекта сети (режим вставки)

Можно нажать на экранную кнопку с названием типа объектов сети, чтобы включить режим вставки. Если режим вставки включен, вся строка будет выделена оранжевым:

• Можно вставить новые объекты сети этого типа объекта сети в редакторы сети.
• Объекты сети этого типа объектов сети видны и могут быть выбраны во всех редакторах сети.
• Можно выключить видимость и возможность выбора только для других типов объектов сети.

(4) Выбрать варианты типа объектов сети

Если нажать на кнопку типа объектов сети с доступными вариантами, то отобразится текущий выбранный вариант в скобках и символ . Если повторно нажать на экранную кнопку или на символ, то можно выбрать другой вариант, чтобы вставить объекты сети этого типа объекта сети в редакторе сети.

• Маршруты ТС:
• Статически
• Частичный маршрут
• Частичный маршрут ОТ
• Стоянка
• Динамический
• Закрытие
• Пункты сбора платы за проезд
• Зоны:
• Полигон
• Прямоугольник
• Препятствия:
• Полигон
• Прямоугольник
• Фрагменты:
• Полигон
• Прямоугольник

(5) Символ "Редактировать графические параметры": открытие предварительного просмотра и графических параметров

Этот символ показывает, каким образом будут отображаться объекты сети этого типа в редакторе сети. Символы типов объектов сети, которые в зависимости от значений атрибутов отображаются по-разному, состоят из нескольких цветных полос. Четыре серые полосы показывают, что активировано применение типа отображения (Определение типов отображения).

При нажатии на символ откроется список графических параметров типа объекта сети. В списке можно выбирать и редактировать графические параметры (Редактирование графических параметров для объектов сети), (Список графических параметров для объектов сети).

(6) Символ Надпись

Символ отображается только, если вы поставите курсор на имя или позади имени типа объекта сети.

Если нажать на символ, то надпись в объектах сети этого типа объектов сети будет показана или скрыта в редакторе сети:

	Надпись скрыта
	Надпись отображается

Контекстное меню в панели объектов сети

В контекстном меню можно выбрать функции видимости и возможности выбора, а также вызвать список объектов сети выбранного типа (Контекстное меню в панели объектов сети).

Изменить отображение панели объектов сети

Можно корректировать позицию, размер и видимость окна (Изменение отображения окон).
