Avec la représentation d’onde verte (Utilisation : Représenter des ondes vertes), vous pouvez représenter les temps de feux d’ISL le long d’un chemin TI défini par l’utilisateur (Chemins) dans un diagramme espace-temps et ajuster et optimiser les temps de décalage entre les ISL manuellement. Vous pouvez aussi représenter facultativement des ondes vertes pour un second chemin en sens inverse. Les ondes vertes commencent aux temps de vert des ISL situés en amont et mènent jusqu’à l’ISL suivante dans le sens de circulation. Le gradient résulte du temps de parcours calculé conformément aux paramètres configurés pour l’optimisation des temps de décalage d’ISL (Utilisation : Optimisation du temps de décalage d’ISL). Pour la représentation d’onde verte, vous pouvez choisir entre deux modes de représentation. En mode « Écoulement », les ondes vertes sont représentées comme parallélogrammes dont la largeur correspond au temps de vert complet de l’ISL située en amont. En mode « Continue », une bande verte de largeur maximale qui s’étend sut toutes les phases de vert de toutes les ISL dans la représentation d’onde verte est déterminée (« onde verte »). Si aucune onde verte continue ne peut être déterminée, aucune bande verte n’est représentée.

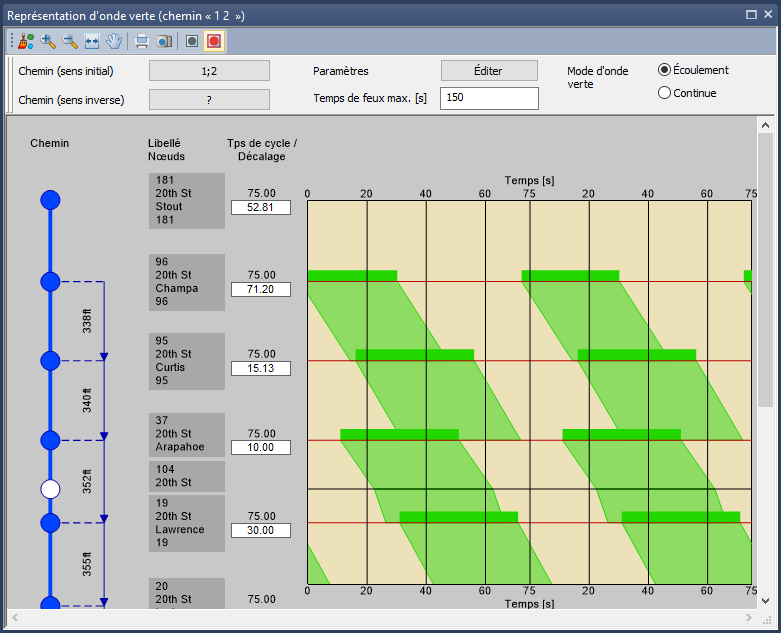

Illustration 272 : Représentation d’onde verte en mode « Écoulement »

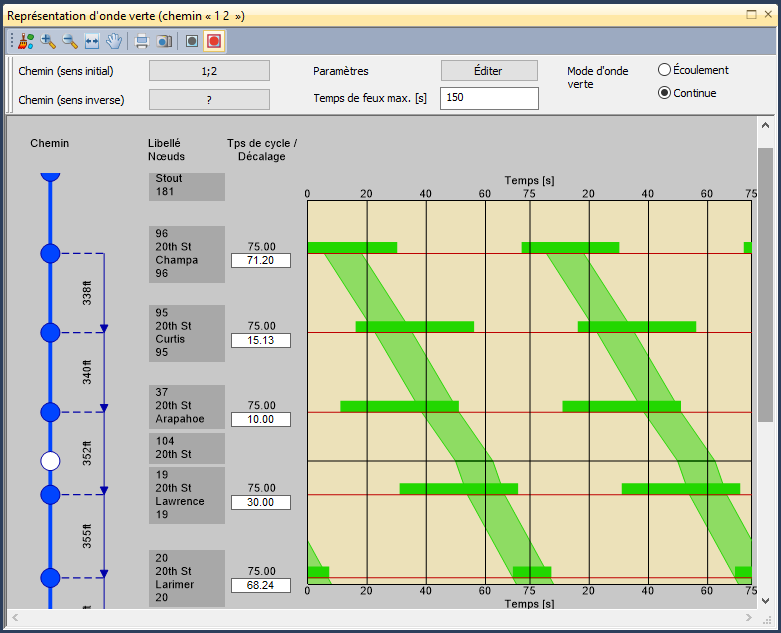

Illustration 273 : Représentation d’onde verte en mode « Continue »
Vous pouvez éditer les temps de décalage des ISL directement dans le diagramme afin de faire coïncider les ondes vertes.
Un chemin TI défini par l’utilisateur que vous souhaitez utiliser pour le sens inverse doit comporter au moins deux nœuds communs avec le chemin en sens aller et tous les nœuds intermédiaires communs doivent être traversés en ordre inverse. Cette exigence permet d’utiliser deux chemins distincts pour la représentation et ainsi de pouvoir par exemple tenir compte de voies à chaussée séparée.
